Verwandte Anleitungen für Buderus Logano S125 ECO
Inhaltszusammenfassung für Buderus Logano S125 ECO

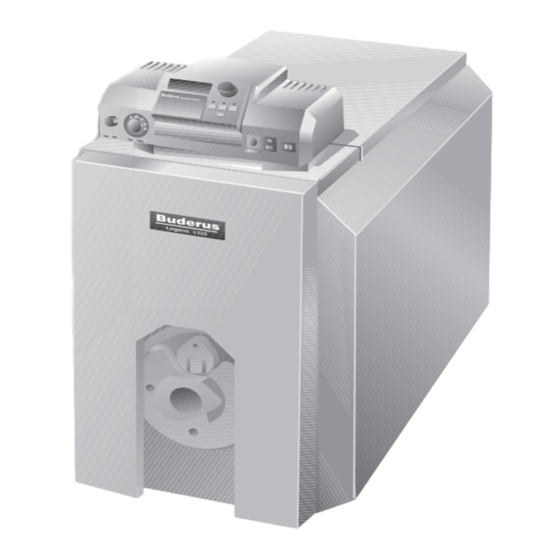

- Seite 1 7 747 007 822 – 12/2006 DE/CH/AT Für das Fachhandwerk Montage- und Wartungsanleitung Öl-/Gas-Spezialheizkessel Logano S125 ECO/S125 ECO T Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Kessel-Speicher-Verbindungsleitung montieren ......27 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 3 ......... . 59 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 4: Sicherheit
Anwendertipps für eine optimale Geräte- nutzung und -einstellung sowie sonstige nützliche Informationen. Querverweise Querverweise auf eine bestimmte Stelle oder eine ande- re Unterlage sind mit einem Pfeil gekennzeichnet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 5: Werkzeuge, Materialien Und Hilfsmittel
– Nass-/Trockensauger Entsorgung Entsorgen Sie das Verpackungsmaterial umweltge- recht. Entsorgen Sie Komponenten der Heizungsanlage, die ausgetauscht werden müssen, durch eine autori- sierte Stelle umweltgerecht. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 6: Produktbeschreibung
Sie können die Konformitätserklärung des 2 Kesselmantel Produkts im Internet unter 3 Kesselblock mit Wärmeschutz www.buderus.de/konfu abrufen oder bei 4 Brennertür der zuständigen Buderus-Niederlassung 5 Brennertürverkleidung anfordern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 7: Technische Daten
Höhe Abgasstutzen (H Durchmesser Abgasstutzen (Ø AA) Feuerraumlänge Feuerraumdurchmesser Brennertürtiefe Abstand Fußschrauben (FL) Abstand (A) Tab. 1 Technische Daten für Heizkessel S125 ECO (ohne Brenner) Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 8 Maximal mögliche Vorlauftemperatur = Absicherungsgrenze (STB) – 18 K Beispiel: Absicherungsgrenze (STB) = 100 °C, maximal mögliche Vorlauftemperatur = 100 – 18 = 82 °C Die Absicherungsgrenze muss den landesspezifischen Anforderungen entsprechen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 9: Technische Daten Für Heizkessel S125 Eco T
Höhe von AB (H 1358 1477 Abstand (A) Tab. 3 Technische Daten für Heizkessel S125 ECO T (ohne Brenner) Mindest Raumhöhe für den Austausch der Magnesiumanode Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 10 Heizkessel im kalten Zustand, Wiederaufheizzeit des Speicherinhalts von 10 °C auf 60 °C Bei Erwärmung von 10 °C auf 45 °C und t = 80 °C 10 Für die Schweiz gilt 6 bar Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 11: Bedingungen Für Den Betrieb
Einstellung Kesselwasser-Temperaturregler: Bei Brenner-EIN-Betrieb muss die Mindest-Kesselwassertemperatur im Heizkessel durch geeigne- te Maßnahmen, z. B. Volumenstrombegrenzung innerhalb von 10 min erreicht sein und als Mindesttemperatur gehalten werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 12: Bedingungen Für Den Aufstellraum Und Die Umgebung
> 50 kW auf höchstens 2 Öffnungen) das über 50 kW hinaus geht Tab. 7 Verbrennungsluftversorgung – Landesspezifische Anforderungen für raumluftabhängigen Betrieb beachten! Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 13: Bedingungen Für Den Brennstoff
Zur Befüllung und Wasserergänzung des Heizungswassers darf nur Wasser in Trinkwasserqualität eingesetzt werden. Wir empfehlen einen pH-Wert von 8,2 – 9,5. Tab. 10 Hydraulik und Wasserbeschaffenheit Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 14: Lieferumfang
1 Karton Brennertür 1 Karton Untere Vorderwand (Brennertürverkleidung) Kesselmantel 1 Karton Wärmeschutz Vorderwand-Wärmeschutz Tab. 12 Lieferumfang S125 ECO T Bauteil befinden sich im Feuerraum. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 15: Heizkessel Transportieren
Heizkessel und Warmwasserspeicher zum Aufstell- ort transportieren. Abb. 5 Warmwasserspeicher vom Heizkessel demontieren 1 Sechskantschrauben des Warmwasserspeichers 2 Warmwasserspeicher 3 Haltewinkel 4 Kranbügel Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 16: Heizkessel Mit Transportmittel Transportieren
Heizkessel auf dem Transportmittel sichern. Heizkessel zum Aufstellort transportieren. Abb. 6 Heizkessel am Kesselkuli sichern 1 Rückseite des Heizkessels 2 Kesselkuli 3 Laschen des Kesselkulis 4 Befestigungsmuttern Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 17: Heizkessel Aufstellen
(Maße in mm) ANWENDERHINWEIS Berücksichtigen Sie eventuell zusätzlich erforderliche Wandabstände weiterer Komponenten, wie z. B. Brenner, Warm- wasserspeicher, Rohrverbindung, Abgas- schalldämpfer oder andere abgasseitige Bauteile, etc. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 18: Heizkessel Positionieren Und Ausrichten
Vordere Traverse mit zwei Befestigungsschrauben und Muttern an die Vorderwand des Heizkessels schrauben. Abb. 9 Vordere Traverse montieren 1 Montageleiste 2 Vordere Traverse 5 Mutter 6 Befestigungsschraube Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 19: Hintere Traverse Und Rückwand-Wärmeschutz Montieren
Heizkessels schieben, dass die helle Seite zum Heizkessel zeigt. Abb. 11 Hintere Traverse und Rückwand-Wärmeschutz montieren 1 Rückwand des Heizkessels 2 Hintere Traverse 3 Rückwand-Wärmeschutz Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 20: Kesselblock-Wärmeschutz Montieren
Brenner und Zugentlastung, damit die Brennertür ungehindert geöffnet und geschlossen werden kann. Zugentlastung in die vorgesehenen Bohrungen der Seitenwand drücken. Abb. 14 Zugentlastung montieren 1 Zugentlastung Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 21 4 Brennerkabel Brennerkabel in Zugentlastung einlegen und mit zwei Blechschrauben sichern. Seitenwand mit einer Schraube sichern. Abb. 16 Zugentlastung einstellen 1 Zugentlastung 2 Brennerkabel Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 22: Vordere Kesselhaube Montieren
Abb. 18 Vordere Kesselhaube S125 ECO T montieren Legende zu Abb. 16 und Abb. 17: 1 Kabeldurchführung der vorderen Kesselhaube 2 Abkantung der vorderen Kesselhaube 3 Schlitze der Seitenwände Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 23: Obere Vorderwand Beim S125 Eco T Montieren
Rückwand mit 2 Schrauben über der hinteren Tra- verse an den Seitenwänden befestigen. Kabelhalter mit einer Schraube an der Rückwand an- schrauben. Abb. 20 Rückwand montieren 1 Rückwand 2 Kabelhalter Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 24: Speicher-Rückwand Beim S125 Eco T Montieren
Heizkessel nicht di- rekt in Betrieb genommen wird. Abb. 22 Linke und rechte Speicher-Rückwand montieren 1 Blechschrauben 2 Kabelhalter 3 rechte Speicher-Rückwand 4 linke Speicher-Rückwand Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 25: Heizkessel Installieren
(2 × ØA) vom Abgasstutzen entfernt in das Abgasrohr einschweißen. Abgastemperaturfühler montieren ( Unterlagen zum Abgastemperaturfühler). Abb. 24 Abgastemperaturfühler montieren 1 Muffe 2 Abgastemperaturfühler Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 26: Hydraulische Anschlüsse Beim S125 Eco Herstellen
RK = Rücklauf Heizkessel VK = Vorlauf Heizkessel VSL = Vorlauf Sicherheitsleitung 7.2.3 KFE-Hahn montieren (Zubehör) KFE-Hahn (Kessel Füll- und Entleerungshahn) mit Dichtung am Anschluss EL montieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 27: Hydraulische Anschlüsse Beim S125 Eco T Herstellen
Anschluss VS). Vorlauf Heizkessel Rücklauf Heizkessel Vorlauf Warmwasserspeicher Rücklauf Warmwasserspeicher Abb. 26 Kessel-Speicher-Verbindungsleitung am Anschluss VS und RK montieren (21 und 28 kW) 1 Entlüftungsventil Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 28 Anschluss RK). Vorlauf Heizkessel Rücklauf Heizkessel Vorlauf Warmwasserspeicher Rücklauf Warmwasserspeicher Abb. 28 Kessel-Speicher-Verbindungsleitung am Anschluss RS und RK montieren (35 kW) 1 Eckrückschlagventil Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 29: Heizungsvor- Und -Rücklauf Anschließen
7 Rücklaufanschluss des Heizkessels (RK) Warmwasserspeicher oder einen ande- ren Heizkreis an VSL an. 7.3.5 KFE-Hahn montieren (Zubehör) KFE-Hahn (Kessel Füll- und Entleerungshahn) am Anschluss RSL/EL eindichten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 30: Warmwasserspeicher Anschließen
Anschlüsse und Rohrleitungen auf Dichtheit prüfen. Heizungsanlage über die Entlüftungsventile an den Heizkörpern entlüften. Wenn der Betriebsdruck durch das Entlüften abfällt, muss Wasser nachgefüllt werden. Schlauch vom KFE-Hahn lösen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 31: Heizkessel Und Warmwasserspeicher Befüllen Und Dichtheit Prüfen
-beschaffenheit eintragen. Den roten Zeiger des Manometers auf den erforder- lichen Betriebsdruck von mindestens 1 bar Über- druck einstellen (gilt nur für geschlossene Anlagen). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 32 Wenn der gewünschte Betriebsdruck bzw. Füllstand erreicht ist, den Vorgang beenden. Heizungsanlage über die Entlüftungsventile an den Heizkörpern entlüften. Wenn der Betriebsdruck durch das Entlüften abfällt, nochmals Wasser nachfüllen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
- Seite 33 Rohrleitungen mit Wasser gefüllt Eintritt Kaltwasser sind. Dazu Be- und Entlüftungsventil öffnen. Alle Anschlüsse, Rohrleitungen und den Handloch- deckel auf Dichtheit prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 34: Brenner Montieren
Brenner am Lochkreis der Brennertür montieren. Brennerkabel am Brenner anschließen Unterlagen zum Brenner beachten). Abb. 36 Lochkreis der Brennertür (Anschlussflansch nach DIN EN 226, Maße in mm) Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 35: Brennstoffversorgung Herstellen
Elastische Haken des Regelgerätes in die vorgese- henen Durchbrüche durch Drücken einrasten lassen. Abb. 37 Regelgerät montieren 1 Elastische Haken 2 Einschiebehaken 3 Ovale Bohrungen 4 Durchbrüche Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 36: Temperaturfühlerpaket Und Brennerkabel Montieren
Brennerkabel am Regelgerät entsprechend der Be- schriftung der Klemmen anschließen. Abb. 39 Leitungen verlegen und anschließen 1 Messstelle 2 Öffnung zum Durchführen des Temperaturfühlerpakets Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 37: Temperaturfühlerpaket Am Warmwasserspeicher Montieren
6 Kabeldurchführung 7 Fühlerleitung 8 Kabel der Speicherladepumpe 7.8.4 Netzanschluss und Anschlüsse zusätzlicher Komponenten Stellen Sie einen festen Netzanschluss nach den örtli- chen Vorschriften her. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 38: Zugentlastung Herstellen
Handlochdeckels herausdrehen. Befestigungsschrauben wieder eindrehen. Wärmeschutzscheibe auf den Handlochdeckel le- gen. Abb. 43 Wärmeschutzscheibe montieren 1 Erdungskabel der Magnesiumanode 2 Wärmeschutzscheibe 3 Kranbügel Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 39 Wenn sich die hintere Kesselhaube schwer einpassen lässt, dann lösen Sie die Speicher-Rückwand etwas. Typenschild gut sichtbar am Heizkessel ankleben. Abb. 44 Hintere Kesselhaube montieren 1 Typenschild Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 40: Heizungsanlage In Betrieb Nehmen
Befüllen Sie die Heizungsanlage nur im kalten Zustand (die Vorlauftempe- ratur darf maximal 40 °C betragen). Wasserqualität entsprechend dem Be- triebsbuch beachten und Füllwasser- menge und -beschaffenheit eintragen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 41: Heizungsanlage Betriebsbereit Stellen
Betriebsschalter einschalten (Stellung „I“). Abb. 46 Regelgerät einschalten (Logamatic 2000) Abb. 47 Regelgerät einschalten (Logamatic 4000) Legende zu Abb. 46 und Abb. 47: 1 Kesselwassertemperaturregler 2 Betriebsschalter Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 42: Abgastemperatur Anheben
Brennertür mit den beiden Sechskantschrauben ver- schließen. Die Sechskantschrauben gleichmäßig an- ziehen, damit die Brennertür dicht abschließt. Abgastemperatur erneut prüfen. Abb. 50 Flammtopf in den Feuerraum einsetzen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 43: Sicherheitstemperaturbegrenzer (Stb) Prüfen
STB die Energiezufuhr. Zur Ent- riegelung und Wiederinbetriebnahme muss die Störung beseitigt und der Grenzwert unterschritten sein. Funktion des STB prüfen ( Serviceanleitung des Regelgerätes). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 44: Inbetriebnahmeprotokoll
Fachgerechte Inbetriebnahme bestätigen Firmenstempel/Unterschrift/Datum ANWENDERHINWEIS Teilen Sie Ihrem Kunden den richtigen Brennstoff mit und tragen Sie ihn in die Tabelle ein ( Bedienungsanleitung des Heizkessels). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 45: Heizungsanlage Außer Betrieb Nehmen
Bringen Sie sich niemals selbst in Le- bensgefahr. Die eigene Sicherheit geht immer vor. Brennstoffzufuhr am Hauptabsperrhahn schließen. Heizungsanlage über den Heizungsnotschalter oder über die entsprechende Haussicherung stromlos schalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 46: Heizkessel Inspizieren Und Warten
Brennertür öffnen, dazu die zwei seitlichen Sechs- kantschrauben herausdrehen. VERBRENNUNGSGEFAHR durch Berühren heißer Kesselteile. Tragen Sie geeignete Schutzhandschu- VORSICHT! he oder benutzen Sie eine Zange. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 47: Heizkessel Mit Reinigungsbürsten Reinigen
Brennertür schließen und Heizungsanlage in Betrieb nehmen. Den Heizkessel auf eine Kesselwassertemperatur von mindestens 70 °C aufheizen. Heizungsanlage außer Betrieb nehmen. Feuerraum (Heizflächen) durchbürsten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 48: Betriebsdruck Der Heizungsanlage Prüfen
Kapitel 9, Seite 45). LEBENSGEFAHR durch elektrischen Strom. Bevor Sie ein Gerät öffnen: Netzspan- WARNUNG! nung allpolig stromlos schalten und ge- gen unbeabsichtigtes Wiedereinschal- ten sichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 49 EL öffnen. Zur Belüftung das Be- und Entlüf- tungsventil oder den höchst gelegenen Zapfhahn öff- nen. Abb. 57 Heizungsrücklauf Logano S125 ECO T 1 Eintritt Kaltwasser/Entleeranschluss (EK/EL) 2 Rücklauf Sicherheitsleitung/Entleeranschluss (RSL/EL) Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
- Seite 50 Handlochdeckel mitsamt Magnesiumanode vom Warmwasserspeicher abnehmen. Dichtung abnehmen. Abb. 58 Handlochdeckel demontieren 1 Wärmeschutzscheibe 2 Handlochdeckel mit Magnesiumanode 3 Sechskantschrauben 4 Dichtung 5 Warmwasserspeicher Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 51: Warmwasserspeicher Reinigen
Eintritt Kaltwasser EK schließen und Entleerungs- hahn EL öffnen. Zur Belüftung das Be- und Entlüf- tungsventil oder den höchst gelegenen Zapfhahn öff- nen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 52: Magnesiumanode Prüfen
1 Magnesiumanode 2 Dichtung 3 Handlochdeckel 4 Isolierhülse 5 U-Scheibe 6 Zahnscheibe 7 Mutter M8 8 Ringöse des Erdungskabels 9 Zahnscheibe 10 Mutter M8 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 53: Warmwasserspeicher Nach Reinigung Wieder In Betrieb Nehmen
Alle Anschlüsse und den Handlochdeckel auf Dicht- heit prüfen. Wärmeschutzscheibe auf den Handlochdeckel ein- setzen. Vordere und hintere Kesselhaube montieren. Heizungsanlage in Betrieb nehmen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
Seite 54: Inspektions- Und Wartungsprotokolle
Einstellungen des Regelgerätes prüfen ( Unterlagen zum Regel- gerät) 10. Endkontrolle der Inspektionsarbeiten, hierzu Mess- und Prüfergebnisse dokumentieren Fachgerechte Inspektion bestätigen Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... - Seite 55 Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
- Seite 56 Heizungsanlage in Betrieb nehmen Endkontrolle der Wartungsarbeiten durchführen Funktion und Sicherheit im Betrieb prüfen Fachgerechte Wartung bestätigen Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
- Seite 57 Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006...
-
Seite 58: Störungen Beheben
Wenn dies nicht möglich ist, schützen Sie die Heizungsanlage vor dem Einfrie- ren, indem Sie ggf. die Heizungs- und Trinkwasserleitungen am tiefsten Punkt entleeren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logano S125 ECO/S125 ECO T • Ausgabe 12/2006... -
