Gira 1111 00 Gebrauchsanweisung

Funk-Wandsender flache Bauweise
GIRA
Info
Gebrauchsanweisung
Funk-Wandsender flache Bauweise
Funktion

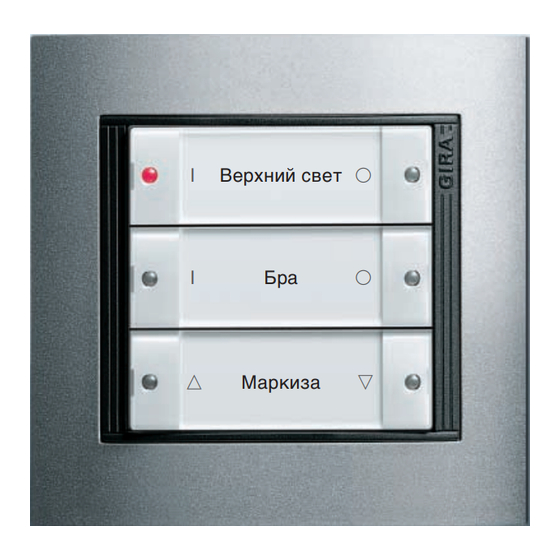

Der Funk-Wandsender ermöglicht eine drahtlose
Fernbedienung von allen Empfängern des Funk-Bus-
systems. Er ist als 1-Kanal und 3-Kanal Version er-
hältlich.
Der Wandsender sendet bei Tastenbetätigung ein
Funk-Telegramm, das von allen Funk-Empfängern
des Funk-Bussystems verstanden und ausgewertet
wird. Je zwei gegenüberliegende Tasten gehören zu
einem Kanal.
Der Wandsender ist mit einem 3-fach Funktionsschal-
ter ausgestattet. Damit ist die Funktion wählbar. Ein-
zelnen Tasten des Tastsensors können Funktionen
wie "Alles Aus" oder "Lichtszene" zugeordnet wer-
den.
Der Wandsender wird mit einer Lithium-Knopfzellen
(CR2032) betrieben (im Lieferumfang enthalten).
Montage
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft erfolgen.
1. Entfernen Sie die Schriftfeldabdeckung vorsichtig
mit einem Schraubendreher.
2. a) Für Schraubmontage:
Stecken Sie die beiliegenden Schraubenhülsen
von hinten durch die Schraublöcher. Montieren
Sie dann den Wandsender mit den Schrauben
und Dübeln direkt auf Ihre Wand (vgl. Bild B1).
Funk-Wandsender flache Bauweise
A)
B1)
9/05
Bestell-Nr.: 1111 00 (1fach)
Bestell-Nr.: 1113 00 (3fach)
Seite 1 von 7
