Funk-Universalsender 2
GIRA
Info
Gebrauchsanweisung
Funk-Universalsender 2
Funktion
Der Funk-Universalsender dient der Erweiterung ei-
ner bestehenden Installation durch drahtlose Übertra-
gung von 230 V-Schaltbefehlen.
Er kann in den Funktionen Schalten, Dimmen oder
Jalousie betrieben werden.
Bei Ansteuerung der Eingänge (E1, E2) mit Netz-
spannung (AC 230 V~) sendet der Universalsender
Funk-Telegramme, die von allen Funk-Empfängern
ausgewertet werden.

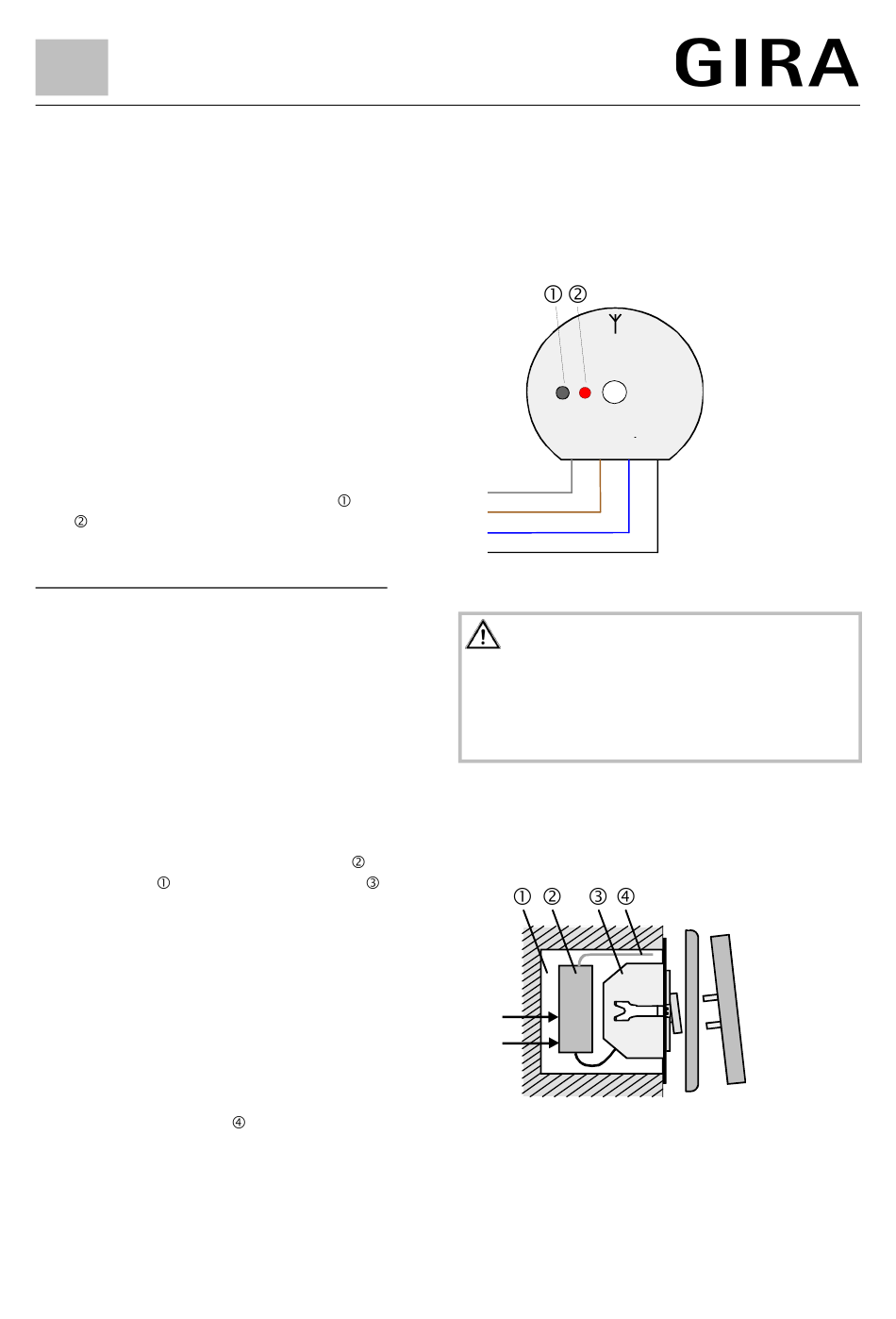

Auf dem Gerät befindet sich eine Taste
LED
zur Auswahl bzw. Anzeige des Betriebsmo-
dus.
Der Funk-Universalsender hat 3 Betriebsmodi:
Modus A: 2 Kanal Dimmen (Toggle) (E1 und E2)
Modus B: 2 Kanal Schalten (E1 und E2)
Modus C: 1 Kanal Jalousie bzw. Dimmen (E1/E2)
Montage
Montieren Sie den Funk-Universalsender
tiefen UP-Dose
hinter einem UP-Einsatz
fehlung: 60 mm tiefe Schalterdose).
Hinweis
Bei Anwendungen außerhalb der UP-Dose achten
Sie auf ausreichende Berührungssicherheit, z.B. Ein-
bau in AP-Verteiler-Dose.
Antenne
Um die maximale Funk-Sendeleistung zu erhalten,
verlegen Sie die Antenne
aufgewickelt.
Halten Sie einen weiten Abstand zu großflächigen
Metallteilen, z.B.: metallischer Türrahmen, ein.
Die Antenne darf nicht gekürzt, verlängert oder abiso-
liert werden.
Funk-Universalsender 2
und eine
in einer
(Emp-
frei gestreckt, d.h. nicht
A)
E1
E2
GY
BN
GY
BN
BU
BK
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft erfolgen.
Schalten Sie keine Motoren parallel zum Funk-Uni-
versalsender.
B)
N
L
3/04
Bestell-Nr.: 0521 00
Antenne
N
L
BK
BU
Seite 1 von 5
