Funk-Bussystem

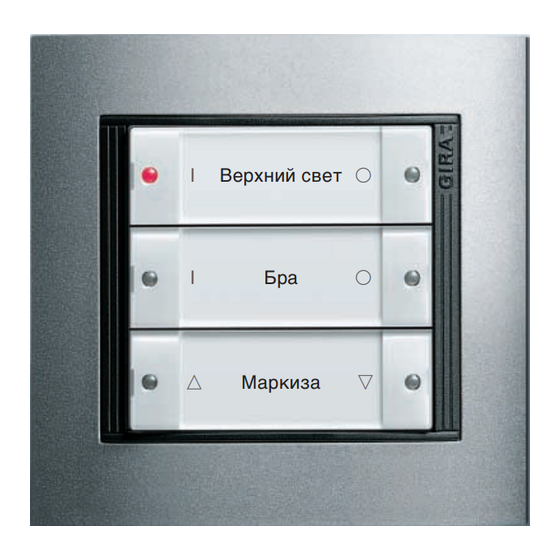

Funk-Wandsender flache Bauweise
Funk-Wandsender flache Bauweise 1f
Best.-Nr. : 1111 00
Funk-Wandsender flache Bauweise 3f
Best.-Nr. : 1113 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort
ärztliche Hilfe in Anspruch nehmen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Not-Ruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

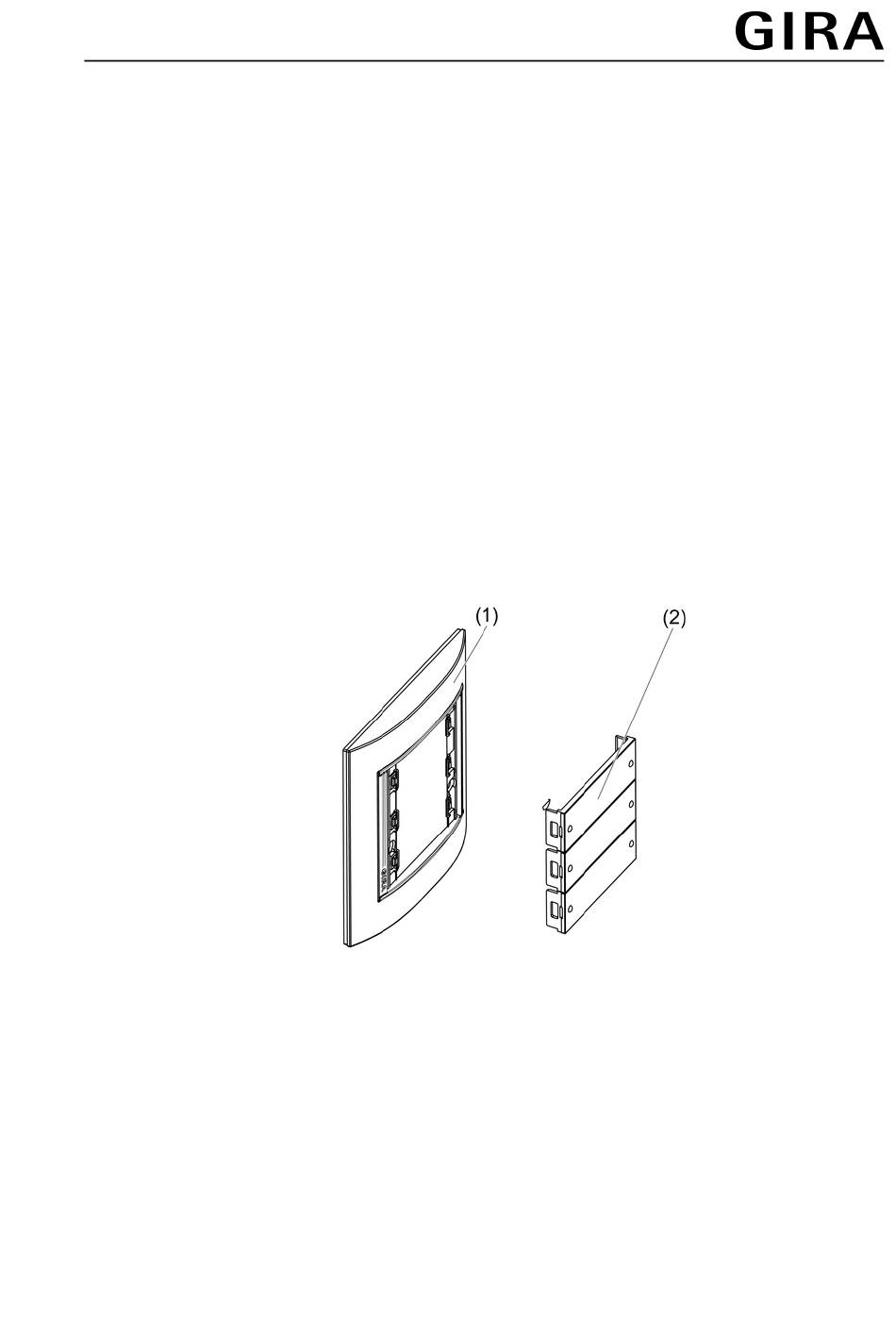

2 Geräteaufbau
(1) Wandsender
(2) Bedienwippen
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden.
Die Konformitätserklärung steht auf unserer Internet-Seite.
Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen
Gegebenheiten ab.
32532712
10499114 I00
Bild 1
28.09.2011
1/9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gira 1111 00
Inhaltszusammenfassung für Gira 1111 00
- Seite 1 Funk-Bussystem Funk-Wandsender flache Bauweise Funk-Wandsender flache Bauweise 1f Best.-Nr. : 1111 00 Funk-Wandsender flache Bauweise 3f Best.-Nr. : 1113 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
- Seite 2 Funk-Bussystem Funk-Wandsender flache Bauweise Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen Gegebenheiten kann die Reichweite des Systems optimiert werden. Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Beispiele für die Durchdringung von verschiedenen Materialien: Material Durchdringung Holz, Gips, Gipskartonplatte ca.
-
Seite 3: Bedienung
Funk-Bussystem Funk-Wandsender flache Bauweise 4 Bedienung Kanalbelegung des Wandsenders Bild 3: Kanalbelegung Funk-Telegramme senden Kanaltaste, z. B. 1+, drücken, um ein Funk-Telegramm zu senden. Zur Bestätigung leuchtet die jeweilige LED. Sofern nicht Lichtszenenfunktionen gewählt wurden, ergeben sich je nach Art des Empfängers folgende Reaktionen: Taste Dauer... - Seite 4 Funk-Bussystem Funk-Wandsender flache Bauweise i Wenn sich während des Speicherns einer Lichtszene die Jalousie nicht in einer Endlage oder auf dem Weg dorthin befindet, wird diese Jalousie nicht in die Lichtszene integriert. Alles-Aus aufrufen Beim Einlernvorgang einer Kanal-Taste oder einer Lichtszenentaste wird automatisch die Alles- Aus-Taste vom Empfänger mitgelernt, mit Ausnahme von Funk-Jalousie-Aktoren.
- Seite 5 Funk-Bussystem Funk-Wandsender flache Bauweise Bild 5: Klebemontage Bodenplatte (6) direkt auf den Untergrund kleben. Bedienwippen (2) vorsichtig mit Schraubendreher entfernen. Wandsender (1) mit den Schrauben (7) festschrauben. Bedienwippen aufstecken. Bild 6: Klebemontage in Mehrfachkombination i Um den Wandsender bei Klebemontage in Mehrfachkombination einzusetzen, müssen bei benachbarten Bodenplatten die Randstücke (8) an der Sollbruchstelle abgebrochen werden.
- Seite 6 Funk-Bussystem Funk-Wandsender flache Bauweise Batterie wechseln WARNUNG! Verätzungsgefahr. Batterien können bersten und auslaufen. Batterien nur durch identischen oder gleichwertigen Typ ersetzen. Wandsender von der Bodenplatte oder der Wand abschrauben (siehe Kapitel Gerät anschließen und montieren). Bild 7: Batterie entfernen Leere Batterie vorsichtig mit einem Schraubendreher entfernen. Bild 8: Batterie einlegen i Kontakte von Batterie und Gerät fettfrei halten.
- Seite 7 Funk-Bussystem Funk-Wandsender flache Bauweise Beliebige Taste ca. 1 Sekunde drücken. 5.2 Inbetriebnahme Funktionen einstellen Wandsender ist von der Bodenplatte bzw. von der Wand abgeschraubt. Bild 9: Funktionsschalter i Im Lieferzustand stehen alle Funktionsschalter auf Position ON. Funktion der Tasten gemäß folgender Tabelle mit den Funktionsschaltern auswählen. Funktionsschalter Taste Taste 1-...
-
