Gira 0521 00 Gebrauchsanweisung

GIRA Funk-Universalsender
Info
Gebrauchsanweisung
Funk-Universalsender
Funktion
Der Funk-Universalsender ist eine Komponente des Funk-Bussystemes. Er ermöglicht die
Erweiterung einer bestehenden Installation durch drahtlose Übertragung von 230 V-Schaltbefehlen.
Der Funk-Universalsender wird in den Funktionen Schalt-, Tast- oder Jalousiesender betrieben.
Werden die Eingänge (E1, E2) mit Netzspannung (230 V AC) angesteuert, erzeugt der Funk-
Universalsender ein Funk-Telegramm, das von allen Funk-Empfängern des Funk-Bussystems
verstanden und ausgewertet wird.
N
AC 230 V~
L
Montage
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen.
Schalten Sie keine Motoren parallel zum Funk-Universalsender !

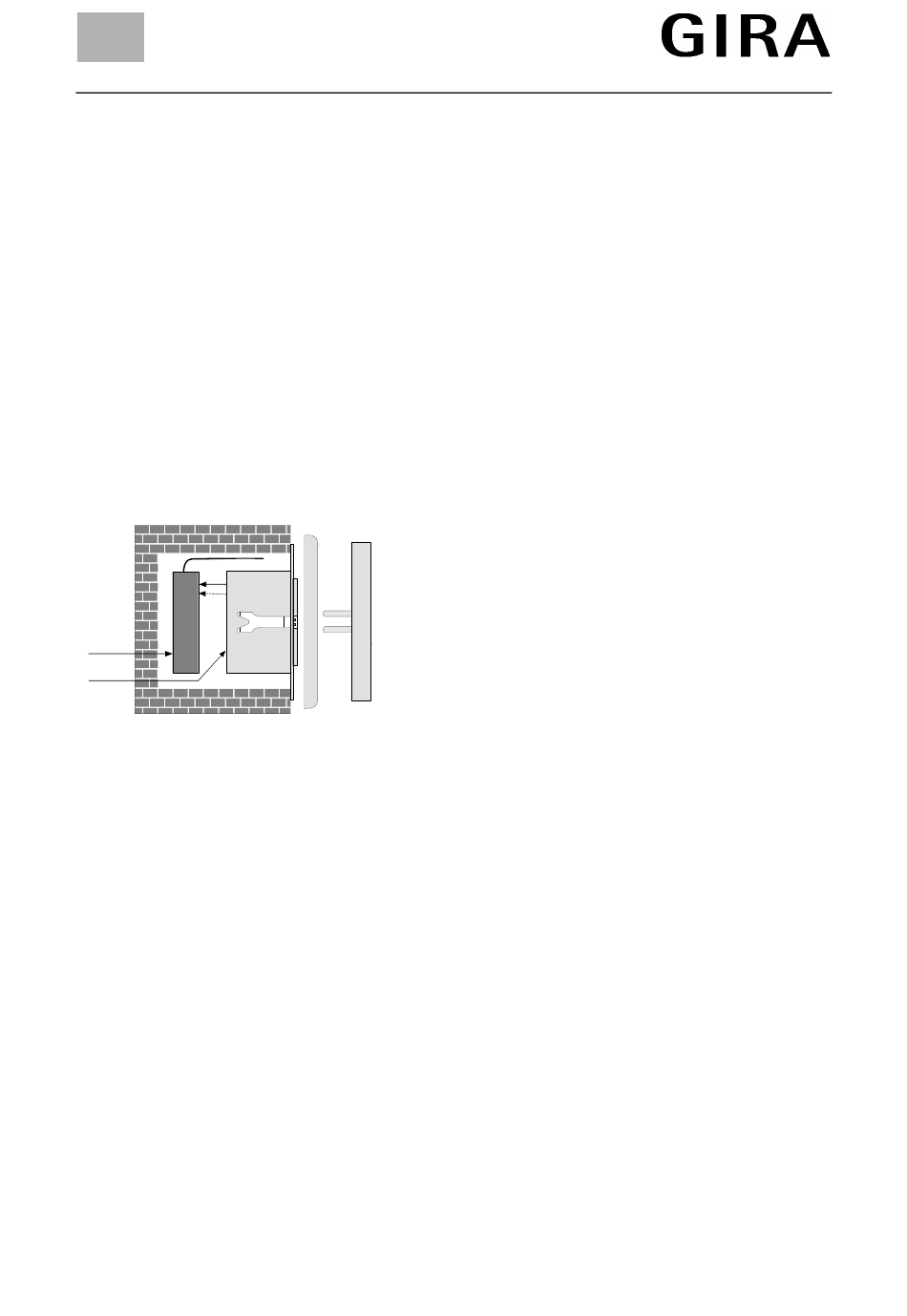

Bei Anwendungen außerhalb der UP-Dose achten Sie auf ausreichende Berührungssicherheit, z.B.
Einbau des Funk-Universalsenders in eine AP-Verteiler-Dose.
Sollen Funk-Universalsender mit Taster oder Schalter und SCHUKO-Steckdosen in einer
Mehrfachkombination eingesetzt werden, sind Gira SCHUKO-Steckdosen mit schraubenlosen
Steckklemmen zu verwenden, da diese auch nach Entfernen der Abdeckung Berührungsschutz
gewährleisten.
Funk-Universalsender
• Funktion: Schaltsender 2-Kanal (Kanal 1 und 2)
Der Universalsender sendet die Schalt-Telegramme (Ein,
Aus) für zwei unabhängige Kanäle (Kanal 1, Kanal 2).
Die Eingänge werden durch Aufschalten von 230 V AC,
z.B. mit konventionellen Schaltern (Schließer),
angesteuert.
Die Sonderfunktion „Klingelbetrieb" ermöglicht das
Senden eines Funk-Telegrammes nach kurzzeitiger
Betätigung (Drücken (> 0,2 s) = EIN-Telegramm,
Loslassen = AUS-Telegramm) eines Tasters (Schließer).
• Funktion: Tastsender 1-Kanal (Ein/Aus)
Der Universalsender sendet die Schalt-Telegramme
(Ein, Aus) für einen Kanal, d.h. in der Funktion
Tastsender ist nur der 1-kanalige Betrieb möglich.
Die Eingänge werden durch zwei unabhängige Tast-
befehle, z.B.: mit 2 Tastern (Schließer) angesteuert
(Taster 1 = Einschalten, Taster 2 = Ausschalten).
• Funktion: Jalousiesender 1-Kanal
Der Universalsender sendet die Jalousie-Telegramme
für einen Kanal.
Die Eingänge werden durch einen Jalousie-Schalter
oder einen Einsatz-Jalousiesteuerung angesteuert.
15/01
Bestell-Nr.: 0521 00
Seite: 1 von 6
