Gira System 55 Bedienungsanleitung

Gira System 55 Bedienungsanleitung

Funk-wandsender 1fach, funk-wandsender 3fach
Vorschau ausblenden Andere Handbücher für System 55:
1
2
3
4
5
6
7
8
9

Inhaltsverzeichnis

eNet
Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55
Funk-Wandsender 1fach System 55
Best.-Nr. : 5331..
Funk-Wandsender 3fach System 55
Best.-Nr. : 5333 ..
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort
ärztliche Hilfe in Anspruch nehmen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

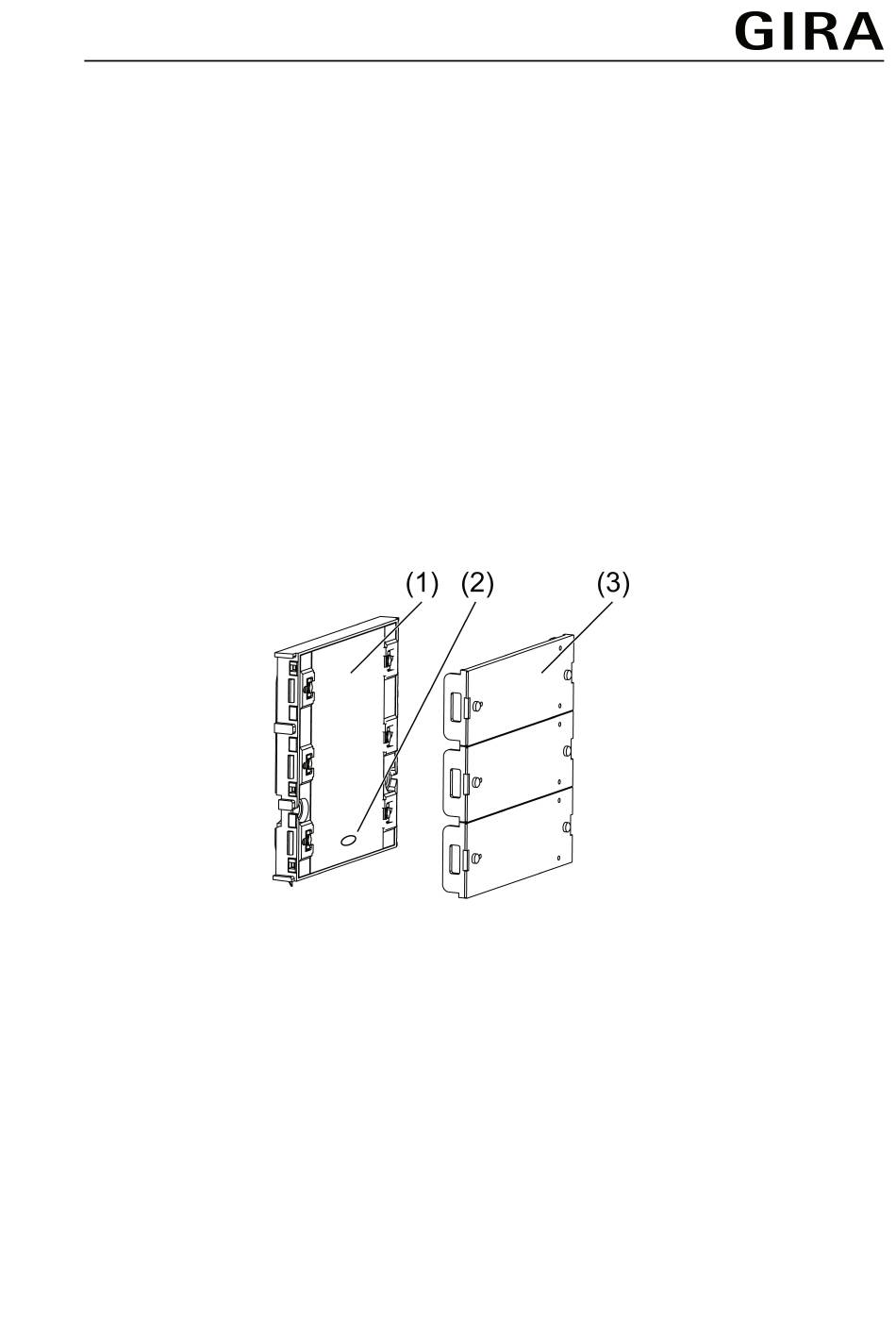

2 Geräteaufbau
(1) Funk-Wandsender
(2) Taste Prog, verdeckt
(3) Tastenabdeckungen
3 Funktion
Systeminformation
Dieses Gerät ist Teil des eNet-Systems.
Durch das Sendeverhalten und die bidirektionale Datenübertragung wird eine hohe
Übertragungssicherheit bei einer Funkfrequenz von 868 MHz erreicht.
Die Reichweite eines Funksystems hängt von verschiedenen äußeren Gegebenheiten ab. Mit
der Wahl des Montageortes kann die Reichweite optimiert werden.
32579202
10499273
Bild 1: Funk-Wandsender
28.03.2014
1/9
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gira System 55

Inhaltszusammenfassung für Gira System 55

  • Seite 1 Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 Funk-Wandsender 1fach System 55 Best.-Nr. : 5331.. Funk-Wandsender 3fach System 55 Best.-Nr. : 5333 .. Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort ärztliche Hilfe in Anspruch nehmen.

  • Seite 2: Bedienung

    Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 Dieses Gerät entspricht den Anforderungen der R&TTE Richtlinie 1999/5/EG. Konformitätserklärung und weiterführende Informationen zum eNet-System finden Sie auf unserer Internetseite. Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden. Bestimmungsgemäßer Gebrauch Funksensor zur Übertragung von Schalt-, Dimm-, Jalousiefahr- und Szenenbefehlen...
  • Seite 3 Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 Kanalbelegung des Wandsenders Bild 2: Kanalbelegung für die Bedienung Licht bedienen Schalten: Taste kürzer 0,4 Sekunden drücken. Dimmen: Taste länger 0,4 Sekunden drücken. Beim Loslassen der Taste stoppt der Dimmvorgang. Dimmaktoren auf Minimalhelligkeit einschalten: Rechte Taste länger 0,4 Sekunden drücken.

  • Seite 4: Informationen Für Elektrofachkräfte

    Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 Gewünschte Einschalthelligkeit einstellen. Gleichzeitig beide Tasten eines Kanals länger 4 Sekunden drücken. Licht wird kurz ausgeschaltet und auf die neue Einschalthelligkeit wieder eingeschaltet. Einschalthelligkeit ist gespeichert. Summenstatus abfragen Tasten eines Kanals sind als Kanaltasten eingestellt.
  • Seite 5 Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 Bild 4: Klebemontage i Bei Klebemontage in Mehrfachkombinationen müssen bei benachbarten Bodenplatten die Randstücke (8) an der Sollbruchstelle abgebrochen werden. Für eine gute Haftung muss der Untergrund staub- und fettfrei sein.
  • Seite 6 Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 Taste Prog (Bild 1) ca. 1 Sekunde drücken. Linke Status-LEDs der Kanäle leuchten grün. Wandsender ist für 3 Sekunden im Konfigurationsmodus. Einstellung als Kanaltasten: Linke Taste des entsprechenden Kanals drücken, bis die linke Status-LED grün leuchtet.

  • Seite 7: Anhang

    Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 i Alles-Ein- und Alles-Aus-Tasten eines Funksenders werden automatisch getrennt, sobald die letzte Verbindung zu dem Aktor getrennt wird. Das manuelle Trennen ist nicht möglich. Kanal- oder Szenentaste zurücksetzen Alle Verbindungen der Kanaltasten oder der Szenentaste zu Aktoren werden getrennt und Parameter auf Werkseinstellung zurückgesetzt.
  • Seite 8 Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 Manuelle Inbetriebnahme Ein, Aus Sperrt für alle Gerätekanäle Grundeinstellung: Ein die Manuelle Inbetriebnahme. Bei der Einstellung "Aus" kann das Gerät nicht mehr auf Werkseinstellung zurückgesetzt werden. Kanal 1 Wippe, Szene Einstellung der Tasten des...

  • Seite 9: Hilfe Im Problemfall

    Funk-Wandsender 1fach System 55, Funk-Wandsender 3fach System 55 6.3 Hilfe im Problemfall Nach Tastenbetätigung, Status-LED des Kanal oder Szenentaste blinkt langsam für 3 Sekunden rot. Ursache: Batterie im Wandsender ist fast leer. Batterie wechseln (siehe Kapitel Inbetriebnahme Batterie einlegen).
