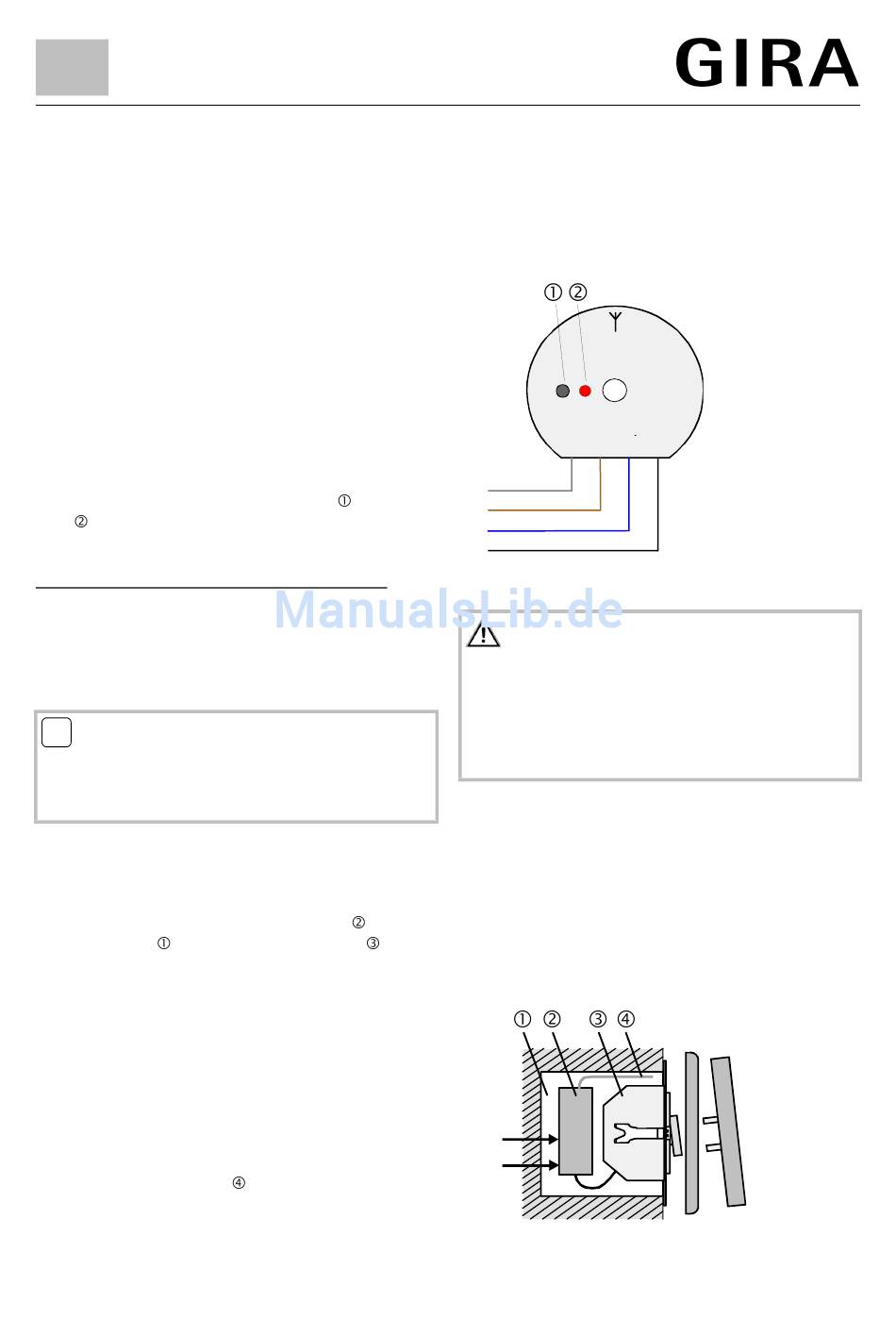

Funk-Universalsender 2
GIRA
Info
Gebrauchsanweisung
Funk-Universalsender 2
Funktion

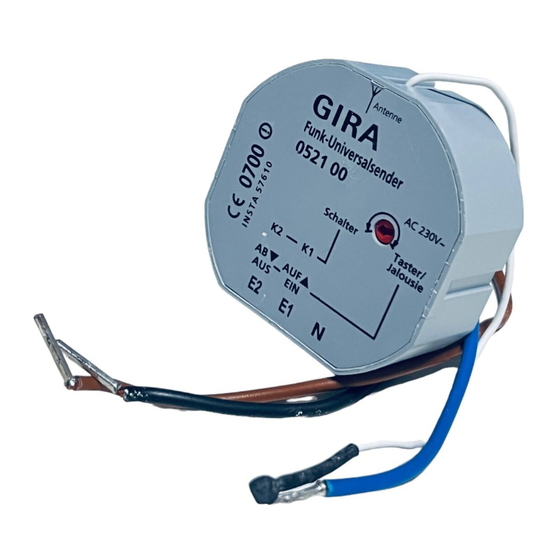

Der Funk-Universalsender dient der Erweiterung ei-
ner bestehenden Installation durch drahtlose Übertra-
gung von 230 V-Schaltbefehlen.
Er kann in den Funktionen Schalten, Dimmen oder
Jalousie betrieben werden.
Bei Ansteuerung der Eingänge (E1, E2) mit Netz-
spannung (AC 230 V~) sendet der Universalsender
Funk-Telegramme, die von allen Funk-Empfängern
ausgewertet werden.
Auf dem Gerät befindet sich eine Taste
LED
zur Auswahl bzw. Anzeige des Betriebsmo-
dus.
Der Funk-Universalsender hat 4 Betriebsmodi:
Modus A:
2 Kanal Dimmen (Toggle) (E1 und E2)
Modus B:
2 Kanal Schalten (E1 und E2)
Modus C:
1 Kanal Dimmen (E1/E2)
Modus D:
1 Kanal Jalousie (E1/E2)
i
Lesehinweis
Bitte lesen Sie zur Inbetriebnahme auch die folgen-
den Kapitel, insbesondere „Zuordnen von Funk-Sen-
dern und Funk-Empfängern".
Montage
Montieren Sie den Funk-Universalsender
tiefen UP-Dose
hinter einem UP-Einsatz
fehlung: 60 mm tiefe Schalterdose).
Hinweis
Bei Anwendungen außerhalb der UP-Dose achten
Sie auf ausreichende Berührungssicherheit, z.B. Ein-
bau in AP-Verteiler-Dose.
Antenne
Um die maximale Funk-Sendeleistung zu erhalten,
verlegen Sie die Antenne
aufgewickelt.
Halten Sie einen weiten Abstand zu großflächigen
Metallteilen, z.B.: metallischer Türrahmen, ein.
Funk-Universalsender 2
und eine
in einer
(Emp-
frei gestreckt, d.h. nicht
A)
E1
E2
GY
BN
GY
BN
BU
BK
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Ge-
räte dürfen nur durch eine Elektrofachkraft erfol-
gen.
Schalten Sie keine Motoren parallel zum Funk-
Universalsender.
Die Antenne darf nicht gekürzt, verlängert oder abiso-
liert werden.
B)
N
L
2/06
Bestell-Nr.: 0521 00
Antenne
N
L
BK
BU
Seite 1 von 5
