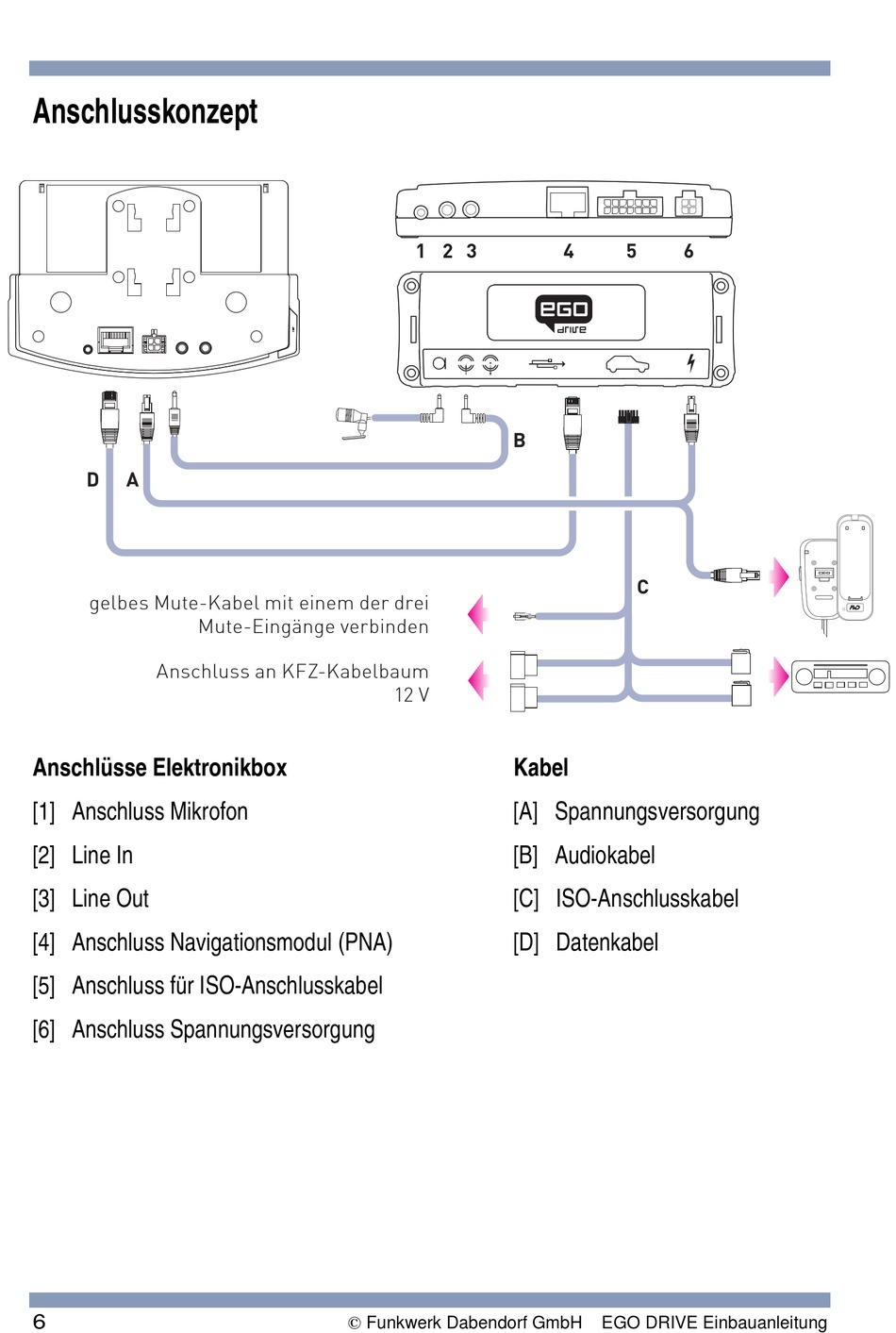

Anschlusskonzept

D A
gelbes Mute-Kabel mit einem der drei
Mute-Eingänge verbinden
Anschluss an KFZ-Kabelbaum
Anschlüsse Elektronikbox
[1] Anschluss Mikrofon
[2] Line In
[3] Line Out
[4] Anschluss Navigationsmodul (PNA)
[5] Anschluss für ISO-Anschlusskabel
[6] Anschluss Spannungsversorgung
6
1 2 3
B
12 V
Kabel
[A] Spannungsversorgung
[B] Audiokabel
[C] ISO-Anschlusskabel
[D] Datenkabel
 Funkwerk Dabendorf GmbH
4 5 6
C
