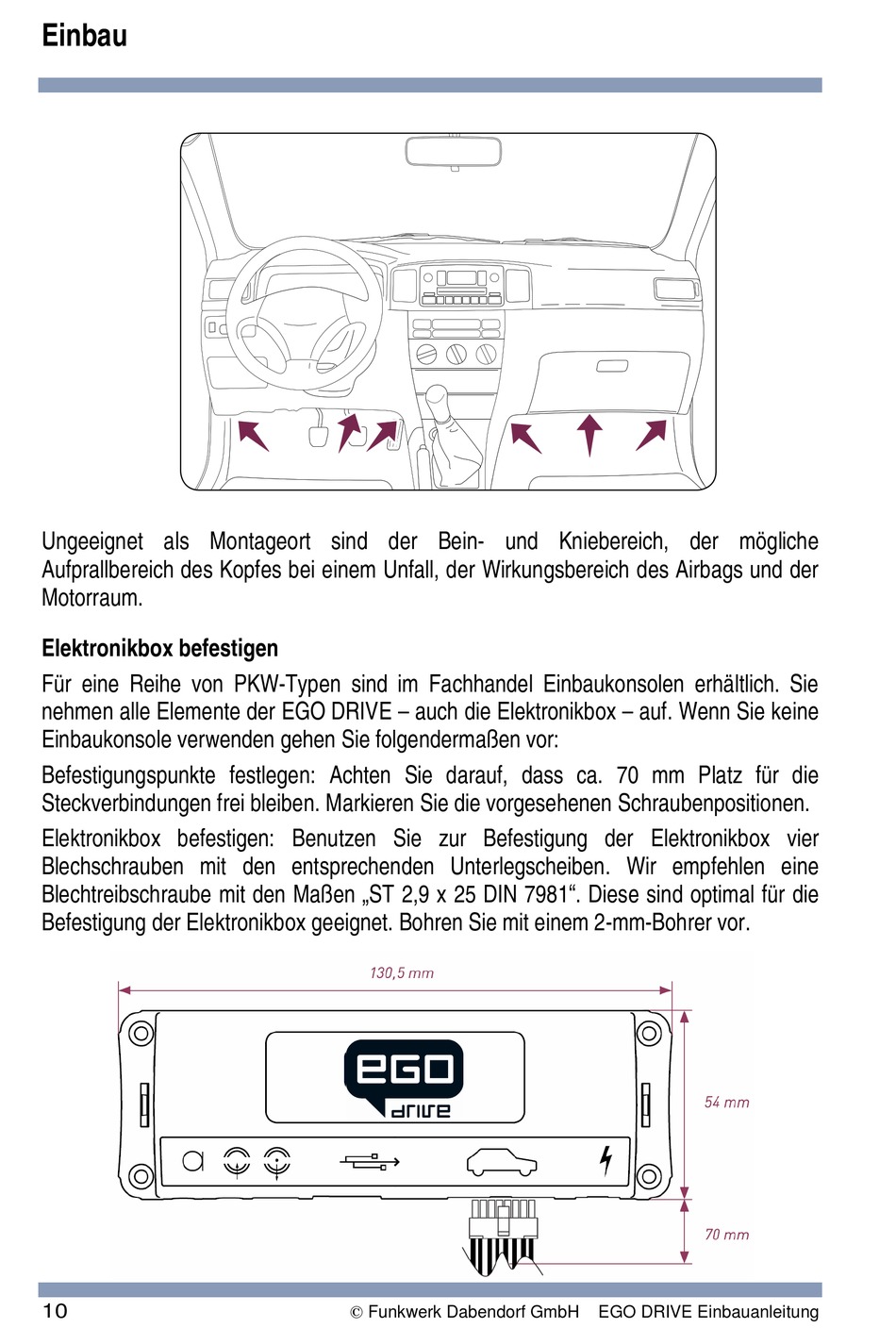

Einbau
Ungeeignet als Montageort sind der Bein- und Kniebereich, der mögliche
Aufprallbereich des Kopfes bei einem Unfall, der Wirkungsbereich des Airbags und der
Motorraum.
Elektronikbox befestigen
Für eine Reihe von PKW-Typen sind im Fachhandel Einbaukonsolen erhältlich. Sie
nehmen alle Elemente der EGO DRIVE – auch die Elektronikbox – auf. Wenn Sie keine
Einbaukonsole verwenden gehen Sie folgendermaßen vor:
Befestigungspunkte festlegen: Achten Sie darauf, dass ca. 70 mm Platz für die
Steckverbindungen frei bleiben. Markieren Sie die vorgesehenen Schraubenpositionen.
Elektronikbox befestigen: Benutzen Sie zur Befestigung der Elektronikbox vier
Blechschrauben mit den entsprechenden Unterlegscheiben. Wir empfehlen eine
Blechtreibschraube mit den Maßen „ST 2,9 x 25 DIN 7981". Diese sind optimal für die
Befestigung der Elektronikbox geeignet. Bohren Sie mit einem 2-mm-Bohrer vor.
