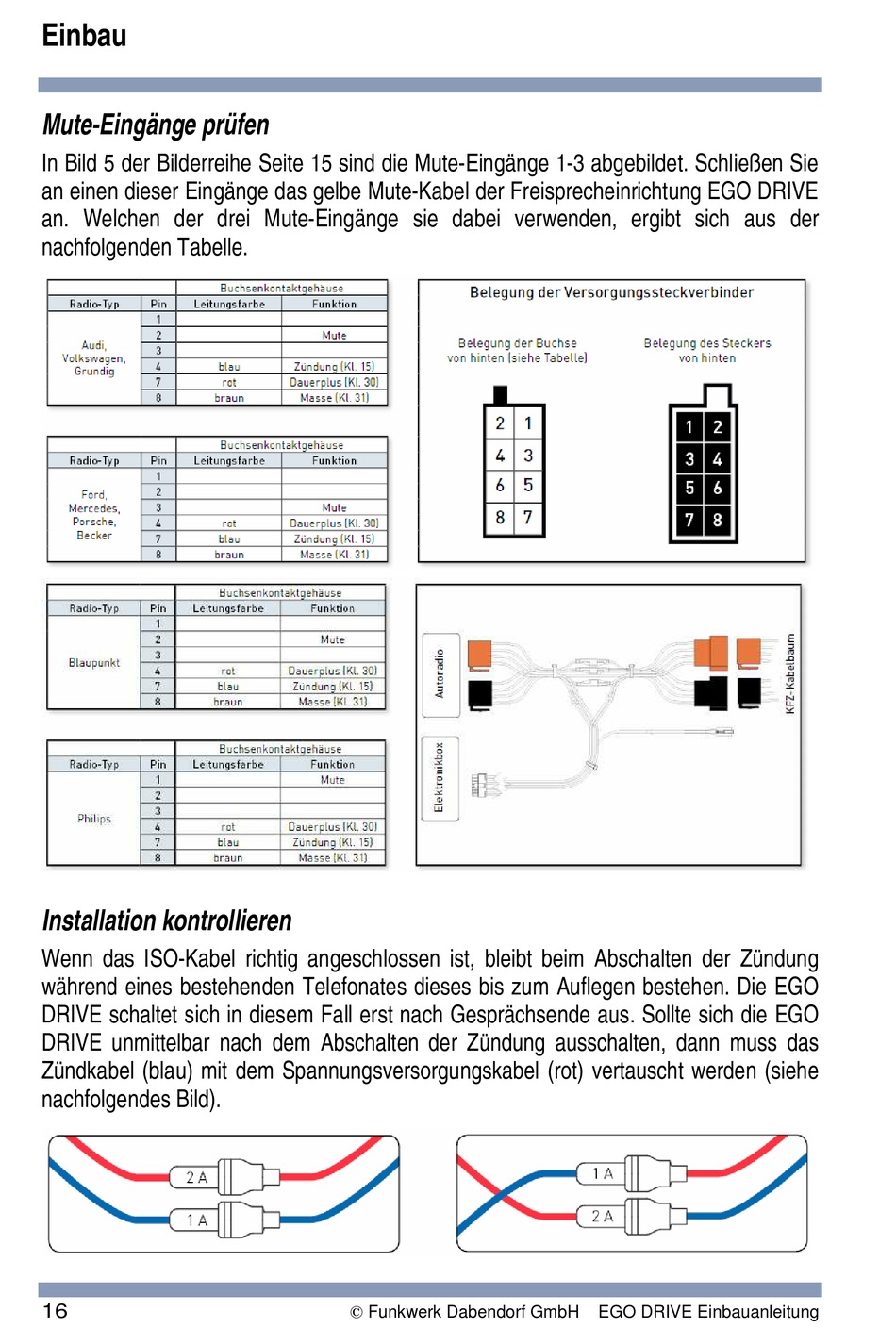

Einbau
Mute-Eingänge prüfen
In Bild 5 der Bilderreihe Seite 15 sind die Mute-Eingänge 1-3 abgebildet. Schließen Sie
an einen dieser Eingänge das gelbe Mute-Kabel der Freisprecheinrichtung EGO DRIVE
an. Welchen der drei Mute-Eingänge sie dabei verwenden, ergibt sich aus der
nachfolgenden Tabelle.
Installation kontrollieren
Wenn das ISO-Kabel richtig angeschlossen ist, bleibt beim Abschalten der Zündung
während eines bestehenden Telefonates dieses bis zum Auflegen bestehen. Die EGO
DRIVE schaltet sich in diesem Fall erst nach Gesprächsende aus. Sollte sich die EGO
DRIVE unmittelbar nach dem Abschalten der Zündung ausschalten, dann muss das
Zündkabel (blau) mit dem Spannungsversorgungskabel (rot) vertauscht werden (siehe
nachfolgendes Bild).
16
Funkwerk Dabendorf GmbH
EGO DRIVE Einbauanleitung
