Erdung und Potentialausgleich herstellen
Alle Komponenten entsprechend den folgenden Kapiteln montieren und verdrahten.
1
Erdung und Potentialausgleich herstellen
WARNUNG!
Die Anlage darf nicht ohne angeschlossenem Schutzleiter (PE) betrieben werden!
Während des Betriebs können zwischen den elektrischen Komponenten, hervorgerufen durch hochfre-
quente Störströme, Potentialunterschiede entstehen. Die entstehenden Ausgleichströme fließen über die
Kabelschirme und stören Signalleitungen.
Abhilfemaßnahmen:
➔
Alle Komponenten mit Potentialausgleichsleitern auf einen Massesternpunkt (SchaltschrankMontage-
platte) verbinden.
➔
Stationscontroller m-Pro-400SE in die Schaltschranktür einbauen und mittels Schutzleiter 1,5 qm am
rückseitigen Anschluss erden.
➔
Schaltschranktür mit einem Erdungsband, an dem dafür vorgesehenen Gewindebolzen, mit der verz-
inkten Schaltschrank-Montageplatte verbinden.
➔
Da die Schraubmodule STM auf der Schaltschrank-Montageplatte montiert werden, sind hier keine
zusätzlichen Maßnahmen erforderlich.
➔
Die Schrauber-Montageplatte mit einer >10 mm
Schaltschrank-Montageplatte Best.-Nr. 960408-××× verbinden.
➔
Einbauschrauber elektrisch leitend mit der Schrauber-Montageplatte verbinden.
➔
Befinden sich in einer Anlage mehrere Schrauber-Montageplatten, müssen diese sternförmig mit der
Schaltschrank-Montageplatte verbunden werden.

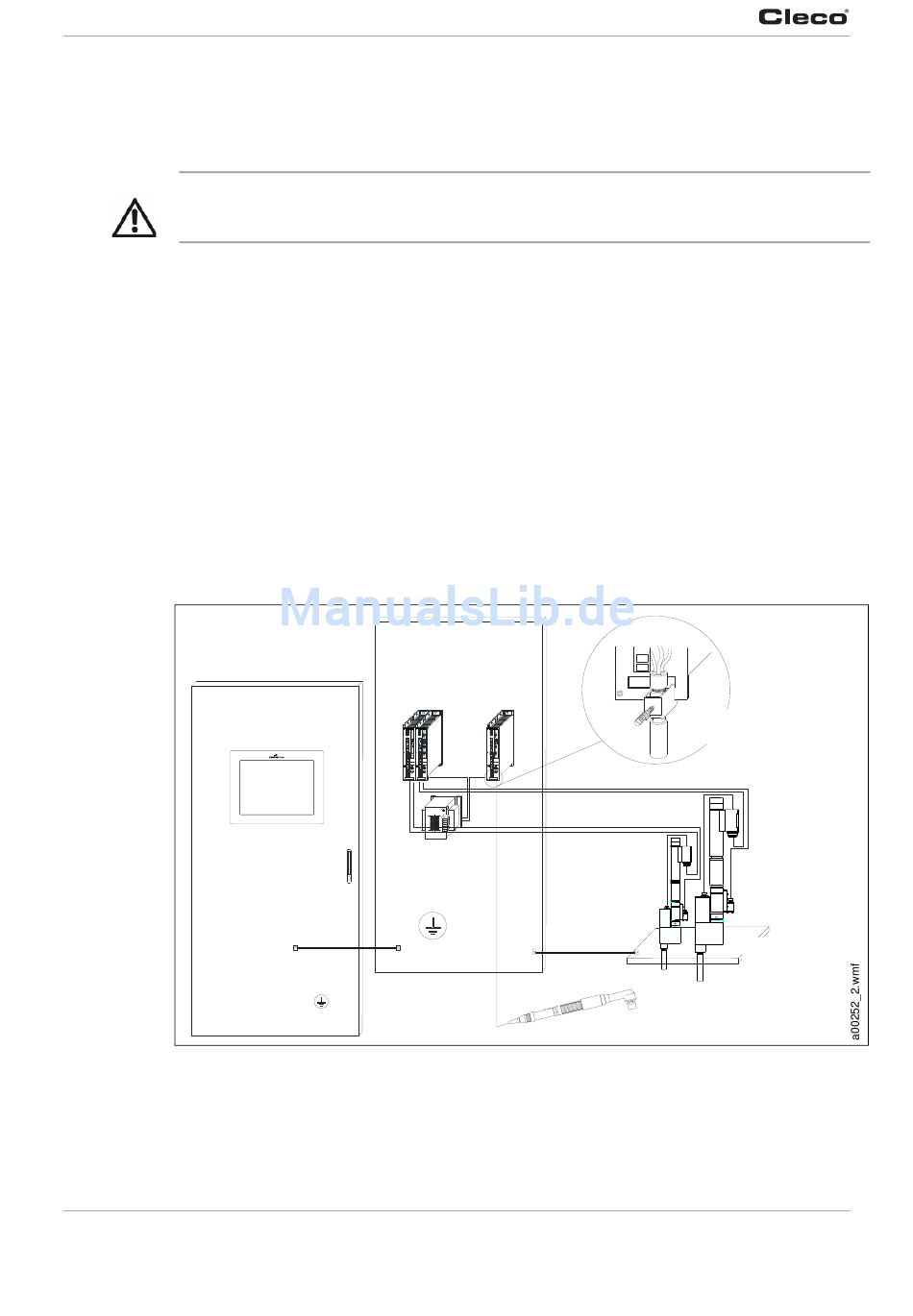

Abb. 1-1
4
STM12
Stationscontroller
m-Pro-400SE
P2054MA/DE 2011-04
2
Masseleitung (gelb/grüner Schutzleiter) mit der
STM34
Transformator
nur bei Bedarf
Schirmgeflecht großflächig
einklemmen!
Einbauschrauber
Serie ...BB...
Schrauber-
Montageplatte
Handwerkzeug
18E...E... /
48E...E...
