Stap 7
Monteer de kunststof remhendel (34) op het blokkeermechanisme (33). Zet hem vast met twee
schroeven (81). Draai de schroeven (81) vast met de kruiskopschroevendraaier van de meegeleverde
multizeskanttool.

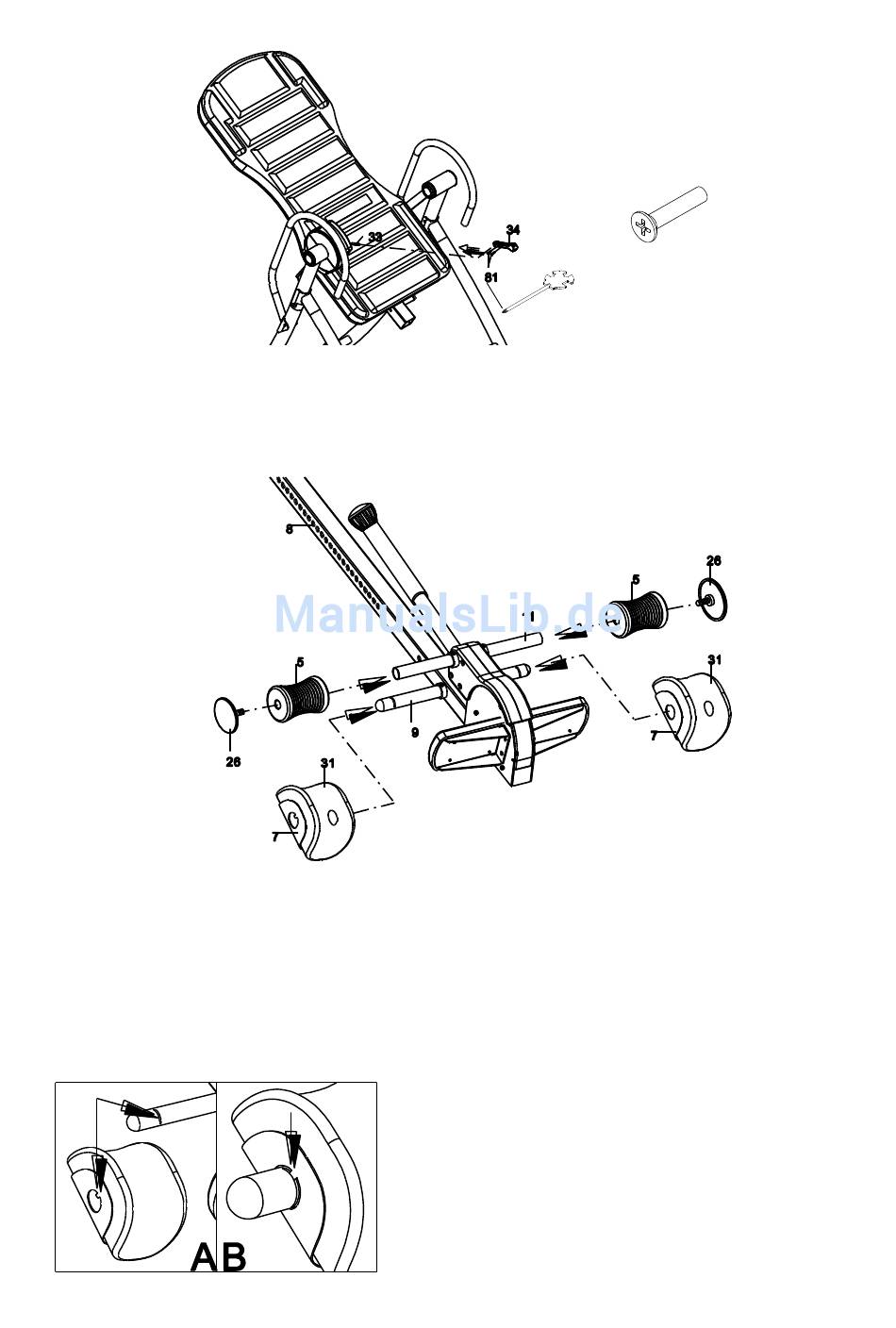

Stap 8
Schuif de twee achterste enkelhouders (7) en de foam enkelsteunen (31) op de uiteinden van de
achterste stang (9) tot ze vastklikken in de groeven van de achterste stang (9), zie detailtekening
hieronder.
Schuif de voorste enkelhouders (5) op de voorste stang (11).
Draai de stangdoppen (26) in wijzerzin vast op de voorste stang (11).
AF 07 V3
LET OP: Controleer voor gebruik of de enkelhouders
vastgeklikt zijn in de groeven van de achterste stang
(9),
zodat
de
enkelhouders
enkelsteunen (31) vergrendeld zijn.
Kleine
onderdelen:
(81) Schroef
2 st.
(7)
en
de
71 / 108
