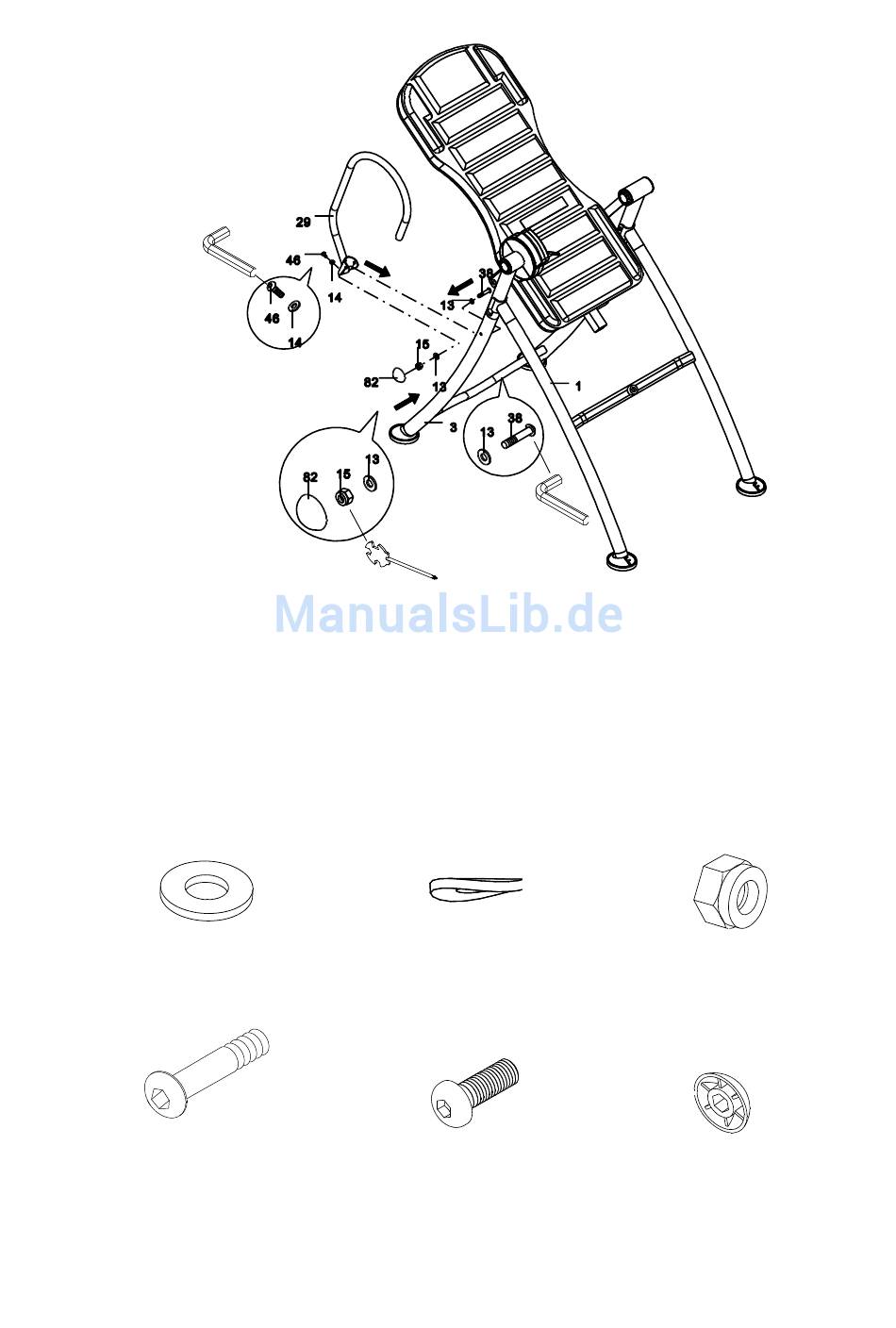

Stap 5
Monteer een van de handgrepen (29) op het achterste frame (3). Gebruik daarvoor twee sluitringen
(13), een gebogen sluitring (14), een borgmoer (15), een schroef (38) en een schroef (46). Draai de
schroef (46) vast met de meegeleverde #6 inbussleutel. Draai de schroef (38) en de borgmoer (15)
vast met de meegeleverde #6 inbussleutel en de kruiskopschroevendraaier van de multizeskanttool.
Breng het kapje (82) op de borgmoer (15) aan.
Kleine onderdelen:
(13) Sluitring
2 st.
(38) Schroef
1 st.
AF 07 V3
#6
(14) Gebogen sluitring
1 st.
(46) Schroef
1 st.
(15) Borgmoer
(gegalvaniseerd)
1 st.
(82) Kapje
1 st.
