MONTAGEHINWEISE

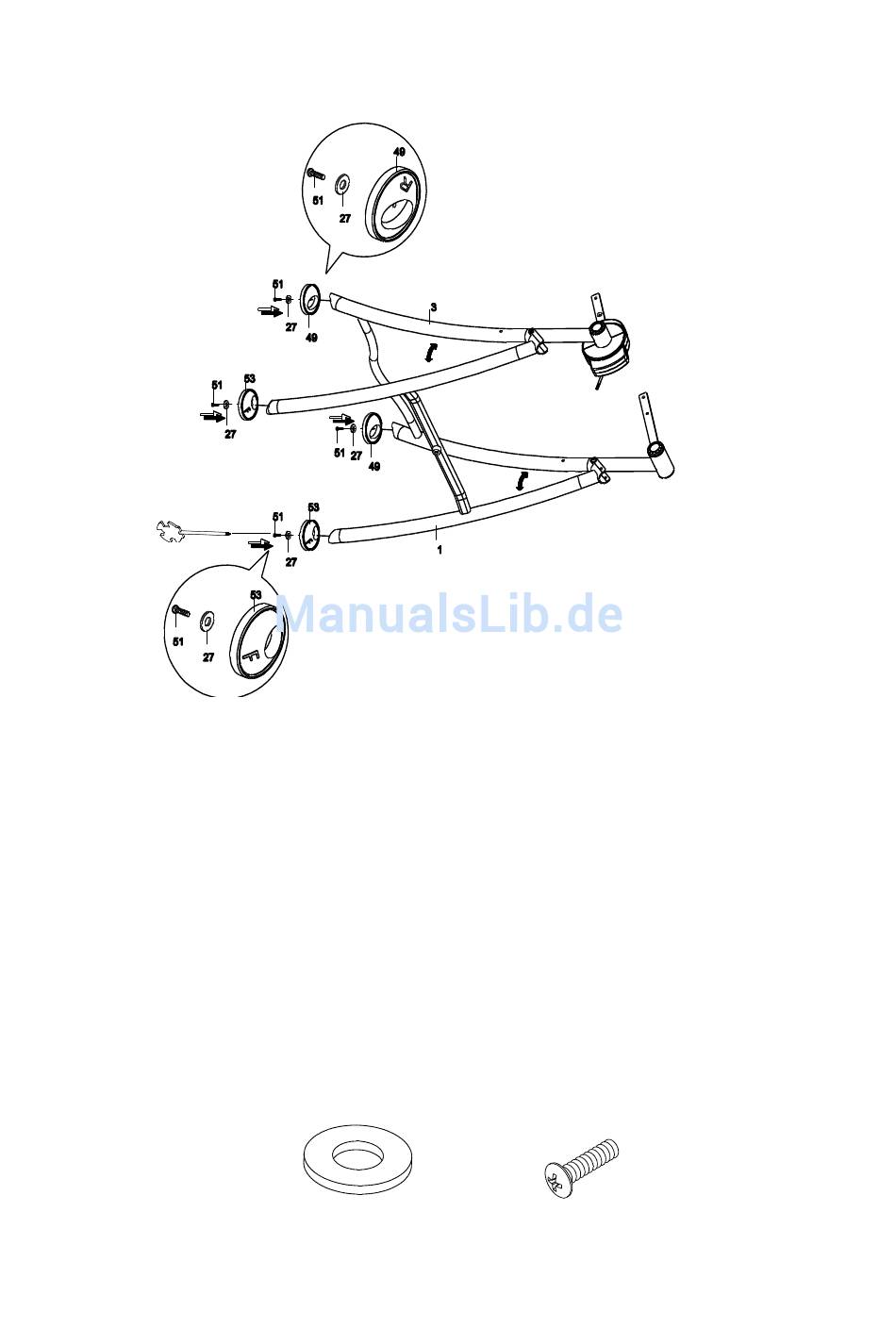

Schritt 1
Legen Sie das Gestell, wie dargestellt, auf die Seite. Montieren Sie die vorderen Fusskappen (53)
jeweils mit einer Unterlegscheibe (27) und einer Schraube (51) am vorderen Rahmen (1).
Montieren Sie die hinteren Fusskappen (49) jeweils mit einer Unterlegscheibe (27) und einer
Schraube (51) am hinteren Rahmen (3).
Ziehen Sie die Schrauben mit dem Kreuzschlitz-Schraubendreher des beiliegenden Multi-Sechskant-
Tools fest.
Die vordere Fusskappe ist mit F markiert.
Die hintere Fusskappe ist mit R markiert.
HINWEIS: Das Produkt wiegt mehr als 20 kg und sollte von zwei oder mehreren Personen
montiert und transportiert werden.
Kleinteile:
(27) Unterlegscheibe
(51) Schraube
4 Stk.
4 Stk.
AF 07 V3
12 / 108
