Series 330 XM
9.5 Montage neuer Hängelager
1. 2 neue Hängelager (6/B25) Teil-Nr. 320-2041 wie in Abb. 9 auf Seite E21 in Position bringen →
Langlöcher sind an der Trägerseite (unten).
2. Mit einem Zentrierstift [10] das Hängelager im Loch an der Chassis-Seite (oben) zentrieren.
3. Mit dem zweiten Zentrierstift [10] das Hängelager im Langloch an der Träger-Seite (unten) zentrie-
ren.
4. Den ersten (oberen) Zentrierstift festziehen und danach den zweiten (unteren) Zentrierstift vorsich-
tig entfernen, ohne dabei das Hängelager zu berühren.
5. Das Hängelager trägerseitig mit Beilage (9/B25), Tellerfeder (26/B25) und Schraube (23/B25) befe-
stigen → siehe Abb. 9 auf Seite E21.
6. Den zweiten (oberen) Zentrierstift vorsichtig entfernen und des Hängelager chassisseitig mit Bei-
lage (9/B25), Tellerfeder (26/B25) und Schraube (23/B25) befestigen.

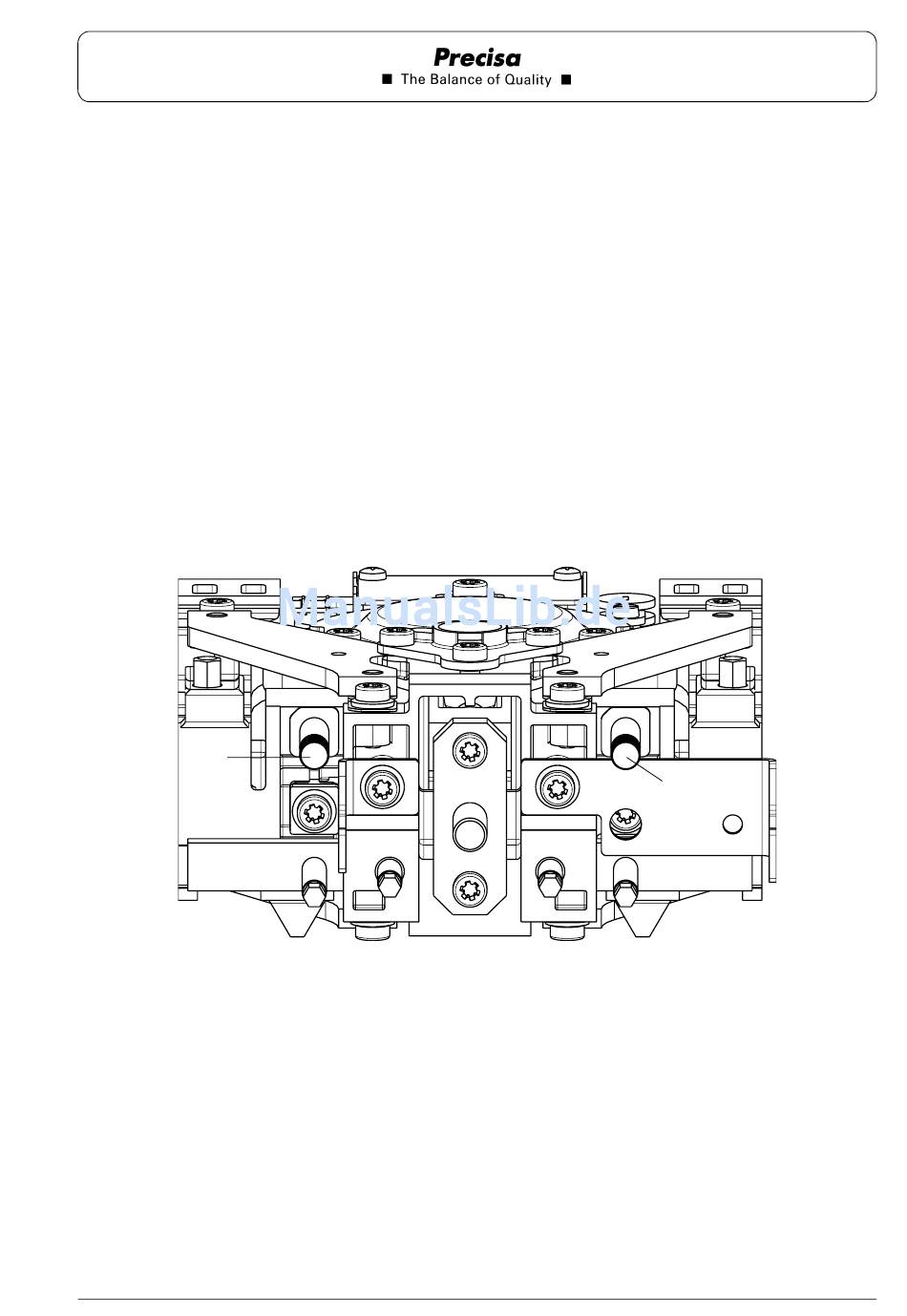

Abb. 9
10

9.6 Montage eines neuen Zugbandes

1. 2 Schrauben [13] am festen Zugband [12] lösen und festes Zugband entfernen.
2. Neues Zugband (3/B25) Teil-Nr. 320-2021 gemäss Abb. 10 auf Seite E22 in Position bringen →
Langloch ist an der Trägerseite.
3. Mit einem Zentrierstift [10] das Zugband im Loch an der Waagbalkenseite zentrieren.
4. Mit dem zweiten Zentrierstift [10] das Zugband im Langloch an der Trägerseite zentrieren.
5. Den ersten (oberen) Zentrierstift festziehen und danach den zweiten (unteren) Zentrierstift vorsich-
tig entfernen, ohne dabei das Zugband zu berühren.
6. Das Zugband trägerseitig mit Beilage (9/B25), Tellerfeder (26/B25) und Schraube (23/B25) befesti-
gen → siehe Abb. 10 auf Seite E22.
Precisa Gravimetrics AG Index b4
Montage der Wägezelle
10
E21
