Saab 9-3 CV M04 Montageanleitung Seite 5

6
6
4
4
4 4
2 Das Verdeck aufklappen und die Heckklappe
öffnen.

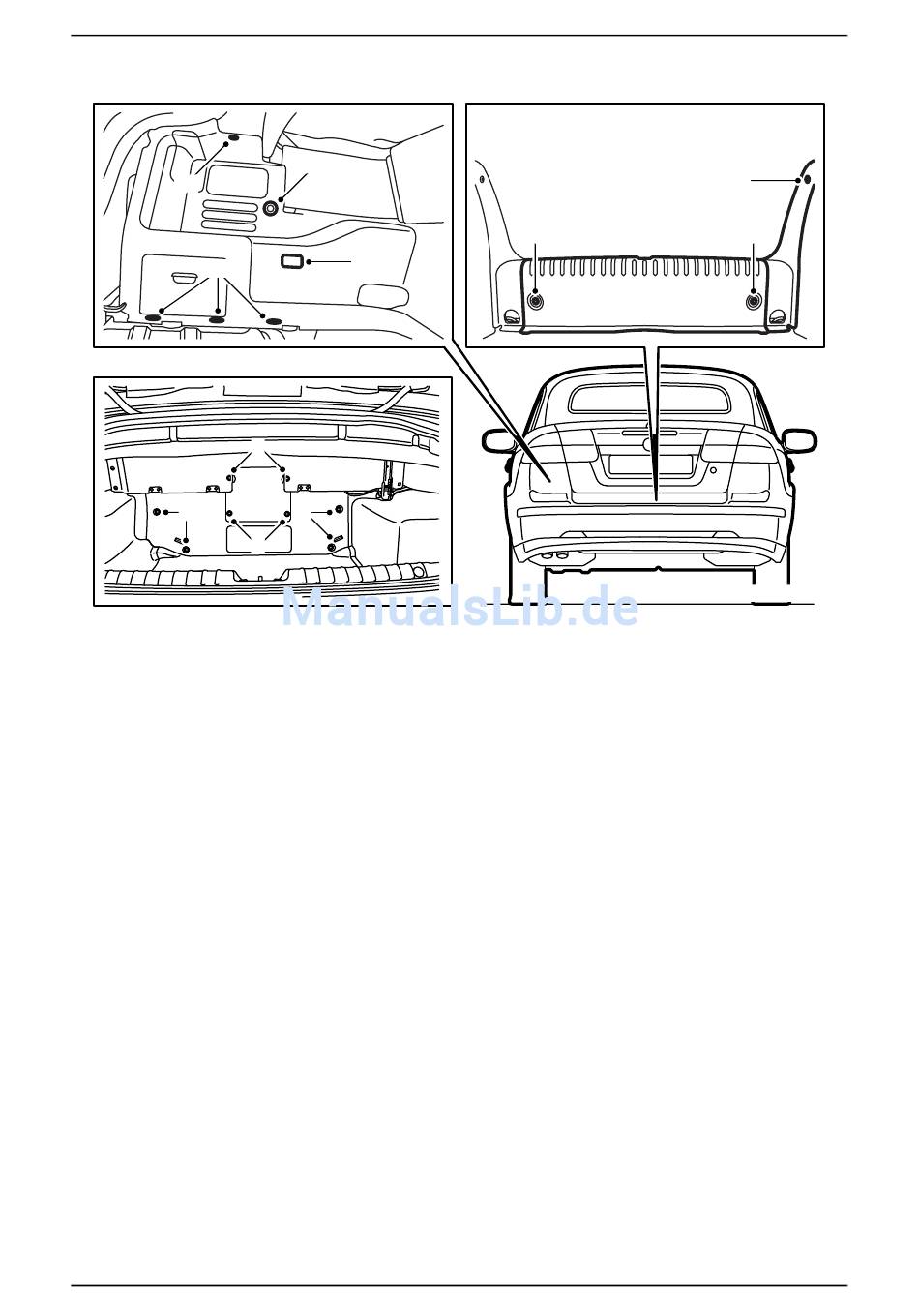

3 Den Teppichboden auf dem Kofferraumboden
entfernen und den Schwellerschutz des Koffer-
raums ausbauen.
4 Die Nieten ausbauen und das vordere Teil der
Verkleidung des Kofferraums herausnehmen.
5 Den Seitenschwellerschutz auf der linken Seite
demontieren.
6 Den Clip der linken Seitenverkleidung ausbauen
und die Seitenverkleidung zur Seite klappen.
Das Band auf der Rückseite der Seitenver-
kleidung loshaken und den Steckverbinder der
Kofferraumbeleuchtung lösen. Die Seitenver-
kleidung ausbauen.
7 Vom Kofferraum aus kontrollieren, ob es mitten
auf dem Torsionskasten einen Anschluss für
das Antennenkabel gibt und ob eine Telematik-
einheit mitten auf den Torsionskasten montiert
ist. Wenn eine Telematikeinheit montiert ist, wird
diese ausgebaut, ohne dass der Steckverbinder
ausgebaut wird.
6
6
4
Saab 9-3 CV M04-
3
Antennenkabelanschluss fehlt: Die Antenne
auf die Heckklappe montieren, siehe separate
Montageanweisung, und dann mit Punkt 8
fortfahren.
Es ist nur ein violetter Antennenkabelan-
schluss vorhanden und die Telematikeinheit
fehlt: Mit Punkt 8 fortfahren.
Es ist nur ein blauer Antennenkabelan-
schluss vorhanden und die Telematikeinheit
fehlt: Mit Punkt 10 fortfahren.
Es ist nur ein violetter Antennenkabelan-
schluss vorhanden, die Telematikeinheit ist
vorhanden, aber die Konsole an der hinteren
Zentralelektrik fehlt: Mit Punkt 8 fortfahren.
Es ist nur ein violetter Antennenkabelan-
schluss vorhanden, die Telematikeinheit ist
vorhanden und die Konsole an der hinteren
Zentralelektrik ist vorhanden: Die Antenne
auf der Heckklappe austauschen, siehe sepa-
rate Montageanweisung, und dann mit Punkt 8
fortfahren.
Es sind zwei Antennenkabelanschlüsse vor-
handen, aber die Telematikeinheit fehlt: Mit
Punkt 10 fortfahren.
Es sind zwei Antennenkabelanschlüsse vor-
handen, die Telematikeinheit ist vorhanden,
aber die Konsole an der hinteren Zentral-
elektrik fehlt: Mit Punkt 10 fortfahren.
Es sind zwei Antennenkabelanschlüsse vor-
handen, die Telematikeinheit ist vorhanden
und die Konsole an der hinteren Zentralelek-
trik ist vorhanden: Mit Punkt 106 fortfahren.
12 832 516 5
5
3
F930A261
