900
SITdefault
Saab 9-3 M03-
Navigationssystem
Accessories Part No.
12 787 151
12 788 472
12 801 752
12 801 753

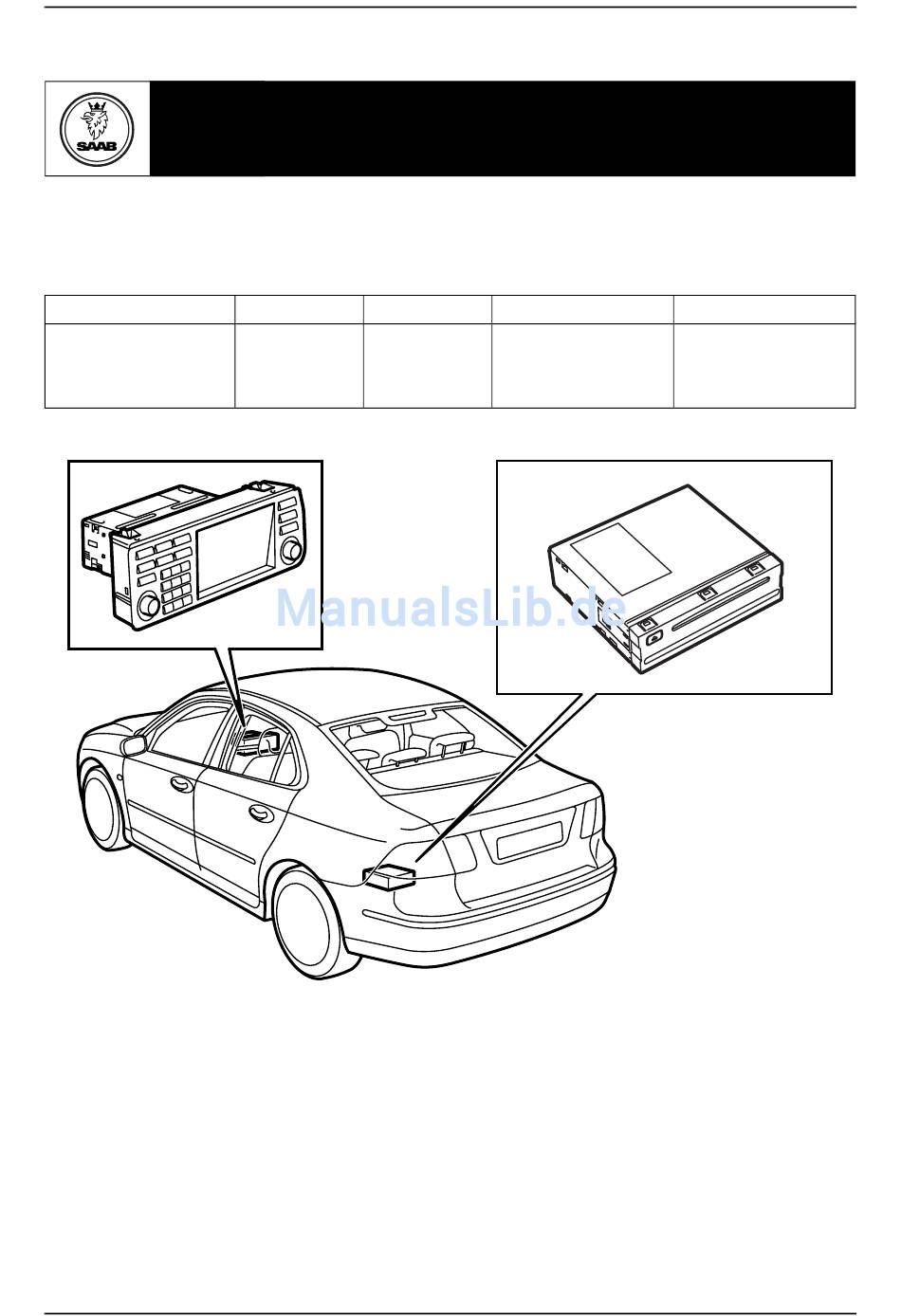

MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS
MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE
Group
9:51-02
SCdefault
Monteringsanvisning
Date
Instruction Part No.
Jan 03
12 801 443
Saab 9-3 M03-
Replaces
F930A120
Werbung
Verwandte Anleitungen für Saab 9-3 M03
Inhaltszusammenfassung für Saab 9-3 M03
- Seite 1 Monteringsanvisning SCdefault MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE SITdefault Saab 9-3 M03- Navigationssystem Accessories Part No. Group Date Instruction Part No. Replaces 12 787 151 12 788 472 12 801 752 12 801 753 9:51-02 Jan 03...
- Seite 2 (nur in Kit 12 787 151 und 12 788 472) 9 Telematikeinheit (nur in Kit 12 787 151 und 12 788 472) 10 Schraube (x4) (nur in Kit 12 787 151 und 12 788 472) 11 Kabelbinder Saab 9-3 M03-...
- Seite 3 · Die Leitung darf nicht an irgendwelchen schar- AMP1 ist ein Verstärker unter den linken Vordersitz. fen Kanten anliegen, was zu einer erhöhten Dämpfung des Signals führt. AMP2 ist ein Verstärker bei der hinteren Zentral- elektrik. Saab 9-3 M03-...
- Seite 4 Wenn das Steuergerät vom Fahrzeug geschieden ist, muss der Zündschlüs- sel in Lage OFF gedreht werden. Danach kann das Steuergerät ausgebaut werden. 2 Kofferraum öffnen. 3 Das Minuskabel der Batterie abklemmen und den Schlüssel aus dem Zündschloss abziehen. Saab 9-3 M03-...
- Seite 5 11 Die Abdeckscheibe von der C-Säulenverklei- dung abbauen. Ausbauwerkzeug 82 93 474 ver- wenden. 12 Die Schraube von der Verkleidung der C-Säule lösen. Die Schraube nicht ganz herausschrau- ben, da an der Schraube ein Expander sitzt, der verloren gehen kann. Saab 9-3 M03-...
- Seite 6 Mit Ausbauwerkzeug 82 93 474 nach außen stemmen. 17 Den Kurvenhandgriff gerade herausziehen. 18 Den Dachbezug von der Dichtungsleiste an den Fondtüren lösen. 19 Das Dach an der Hinterkante vorsichtig absenken, damit die Antenne zugängig wird. Saab 9-3 M03-...
- Seite 7 Fahrzeuge mit Antennenkabel, das weiter zur Hutablage verläuft: Das Antennenkabel aus dem Kit an die Antenne anschließen. Das Anten- nenkabel aus dem Kit längs des vorhandenen Antennenkabels zur rechten C-Säule führen. Bei- de Antennenkabel und den übrig gebliebenen Steckverbinder mit Kabelbindern befestigen. Saab 9-3 M03-...
- Seite 8 8 12 801 443 F930A125 26 Den Dachbezug oberhalb der Dichtungsleiste der Fondtüren einpassen. 27 Den hinteren Kurvenhandgriff festdrücken und die Endstücke einpressen. 28 Die Abdeckung der 3. Bremsleuchte montieren und die Clips des Dachhimmels festdrücken. Saab 9-3 M03-...
- Seite 9 Kunststoff weiß wird, was die Lichtstärke dämpft. Das kann zu Unterbrechungen der Kommunikation führen. · Die Leitung darf nicht an irgendwelchen schar- fen Kanten anliegen, was zu einer erhöhten Dämpfung des Signals führt. Saab 9-3 M03-...
- Seite 10 37 Die Abdeckscheibe an die C-Säulenverkleidung montieren. 38 Die Hutablagenverkleidung einschieben. Die Führungen müssen richtig in die Halterungen im Hutablagenblech gelangen. 39 Den Clip der Hutablagenverkleidung montieren. 40 Die Rücklehne hochklappen. Kontrollieren, ob die Rücklehne arretiert ist. Saab 9-3 M03-...
- Seite 11 44 Das Sicherungsblech montieren. 45 Das Geräuschdämmband um den Steck- verbiner montieren. Fahrzeuge ohne Konsole an der hinteren Zentralelektrik: Weiter mit Punkt 46. Fahrzeuge, bei denen die Konsole an der hin- teren Zentralelektrik montiert ist: Weiter mit Punkt 64. Saab 9-3 M03-...
- Seite 12 50 Fahrzeuge ohne Konsole an der hinteren Zen- tralelektrik: Den Sitz nach hinten ziehen, so dass sich die Befestigungshaken aus ihrer Posi- tion lösen. Den ganzen Sitz nach hinten klappen. 51 Fahrzeuge ohne Konsole an der hinteren Zentralelektrik: Den Verstärker ausbauen. Saab 9-3 M03-...
- Seite 13 Kunststoff weiß wird, was die Lichtstärke dämpft. Das kann zu Unterbrechungen der Kommunikation führen. · Die Leitung darf nicht an irgendwelchen schar- fen Kanten anliegen, was zu einer erhöhten Dämpfung des Signals führt. Saab 9-3 M03-...
- Seite 14 Unterbrechungen der Kommunikation führen. · Die Leitung darf nicht an irgendwelchen schar- fen Kanten anliegen, was zu einer erhöhten Dämpfung des Signals führt. 58 Fahrzeuge ohne Konsole an der hinteren Zen- tralelektrik: Den kleinen Steckverbinder an den großen Steckverbinder montieren. Saab 9-3 M03-...
- Seite 15 Befestigungsschrauben montieren. Anzugsdrehmoment 30 Nm (22 lbf ft) 62 Fahrzeuge ohne Konsole an der hinteren Zen- tralelektrik: Den Sitz nach hinten fahren und die Rücklehne zurückstellen. 63 Fahrzeuge ohne Konsole an der hinteren Zen- tralelektrik: Den Schwellerschutz montieren. Saab 9-3 M03-...
- Seite 16 72 Die Verkleidung der A-Säule montieren. 73 Den Schwellerschutz montieren. 74 Fahrzeuge ohne Konsole an der hinteren Zentralelektrik: Weiter mit Punkt 75. Fahrzeuge, bei denen die Konsole an der hin- teren Zentralelektrik montiert ist: Weiter mit Punkt 82. Saab 9-3 M03-...
- Seite 17 Das rote sichtbare Licht ist Laserklasse 1. Nicht aus naher Entfernung direkt in das Glasfaserkabel oder den Steckverbinder des Steuergeräts sehen. Eine Entfernung von weniger als 20 mm zwischen Auge und Lichtquelle bedeutet, dass das Licht das Auge verletzen kann. Saab 9-3 M03-...
- Seite 18 82 Fahrzeuge, bei denen die Konsole an der hin- teren Zentralelektrik montiert ist: Die Konsole ausbauen und entfernen, um die Zugänglichkeit zu erleichtern. 83 Den Steckverbinder für den DVD-Spieler bei der hinteren Zentralelektrik ausfindig machen. 84 Das Leitungsnetz aus dem Kit an den Steckverbinder anschließen. Saab 9-3 M03-...
- Seite 19 87 Verstärker und /oder CD-Wechsler sind mon- tiert: Den Schutz von den Anschlüssen am Faserkabel des Zubehörkits abbauen. 88 Verstärker und/oder CD-Wechsler sind mon- tiert: Den einen Anschluss am Faserkabel des Kits in Position 2 im Steckverbinder des Kits mon- tieren. Saab 9-3 M03-...
- Seite 20 Schutz entfernen und den einen Anschluss des Faserkabels in Position 1 im Steckverbinder aus dem Kit anschließen, wo bereits ein Faserkabel an Position 2 angeschlos- sen ist. Die Verriegelung montieren. 93 Den kleinen Steckverbinder an den Steckverbin- der des DVD-Spielers montieren. Saab 9-3 M03-...
- Seite 21 Faserkabel von der Hutablage ist und wo der Pfeil nach außen zum Faserkabel hin weist. 96 Das Sicherungsblech montieren. 97 Die Faserkabel an der hinteren Zentralelektrik mit zwei Kabelbindern befestigen, von denen einer an das Faserkabel montiert wird, das von der Hutablage kommt. Saab 9-3 M03-...
- Seite 22 102Die Klappe in die linke Seitenverkleidung des Kofferraums montieren und die Klappe auf der rechten Seite hochklappen. Wenn die Konsole für den DVD-Spieler vorher nicht montiert war, muss die neue Klappe mon- tiert werden. 103Den Kofferraumboden herunterklappen. Saab 9-3 M03-...
- Seite 23 Das rote sichtbare Licht ist Laserklasse 1. Nicht aus naher Entfernung direkt in das Glasfaserkabel oder den Steckverbinder des Steuergeräts sehen. Eine Entfernung von weniger als 20 mm zwischen Auge und Lichtquelle bedeutet, dass das Licht das Auge verletzen kann. Saab 9-3 M03-...
- Seite 24 111 Das blau markierte Faserkabel (das nicht ange- schlossen war) hinter dem Bedienfeld an Positi- on 2 anschließen. Die Verriegelung montieren. 112 Den kleinen Steckverbinder an den großen Steckverbinder montieren. Saab 9-3 M03-...
- Seite 25 12 801 443 25 F930A142 113 Den Steckverbinder an das Bedienfeld aus dem Kit anschließen. 114 Das Bedienfeld montieren. 115 Die Luftdüse einpassen und montieren. Saab 9-3 M03-...
- Seite 26 Kabeln ausfindig machen. Den Steckverbinder an das Mikrofon anschließen. Das Mikrofon auf die rechte Seite (LHD) bzw. die linke Seite (RHD) montieren. Das Stück Klebe- band, das die Öffnung für das Mikrofon abdeckt, entfernen. Saab 9-3 M03-...
- Seite 27 Seitenscheiben zweimal nach oben und unten gefahren werden. Eine Tonquit- tung bestätigt, dass die Aktivierung erfolgt ist. 126Fahrzeuge, in denen der linke Vordersitz elek- trisch verstellbar ist: Die Position des Sitzes zurückstellen, wenn diese geändert wurde. Saab 9-3 M03-...
