Saab 9-3 CV M04 Montageanleitung

Saab 9-3 CV M04 Montageanleitung

Vorschau ausblenden Andere Handbücher für 9-3 CV M04:

Werbung

Quicklinks

Diese Anleitung herunterladen
900
SITdefault

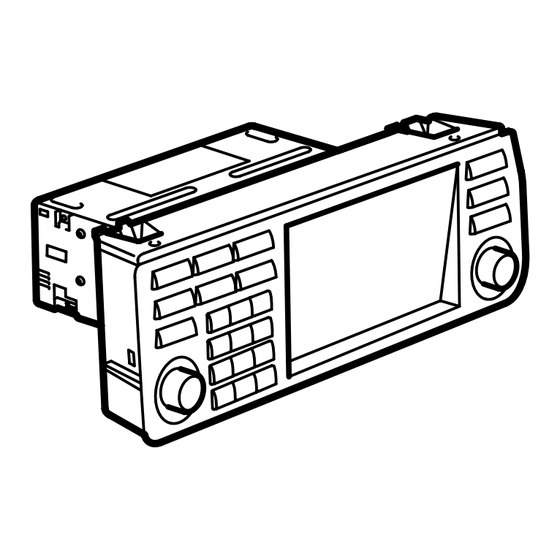

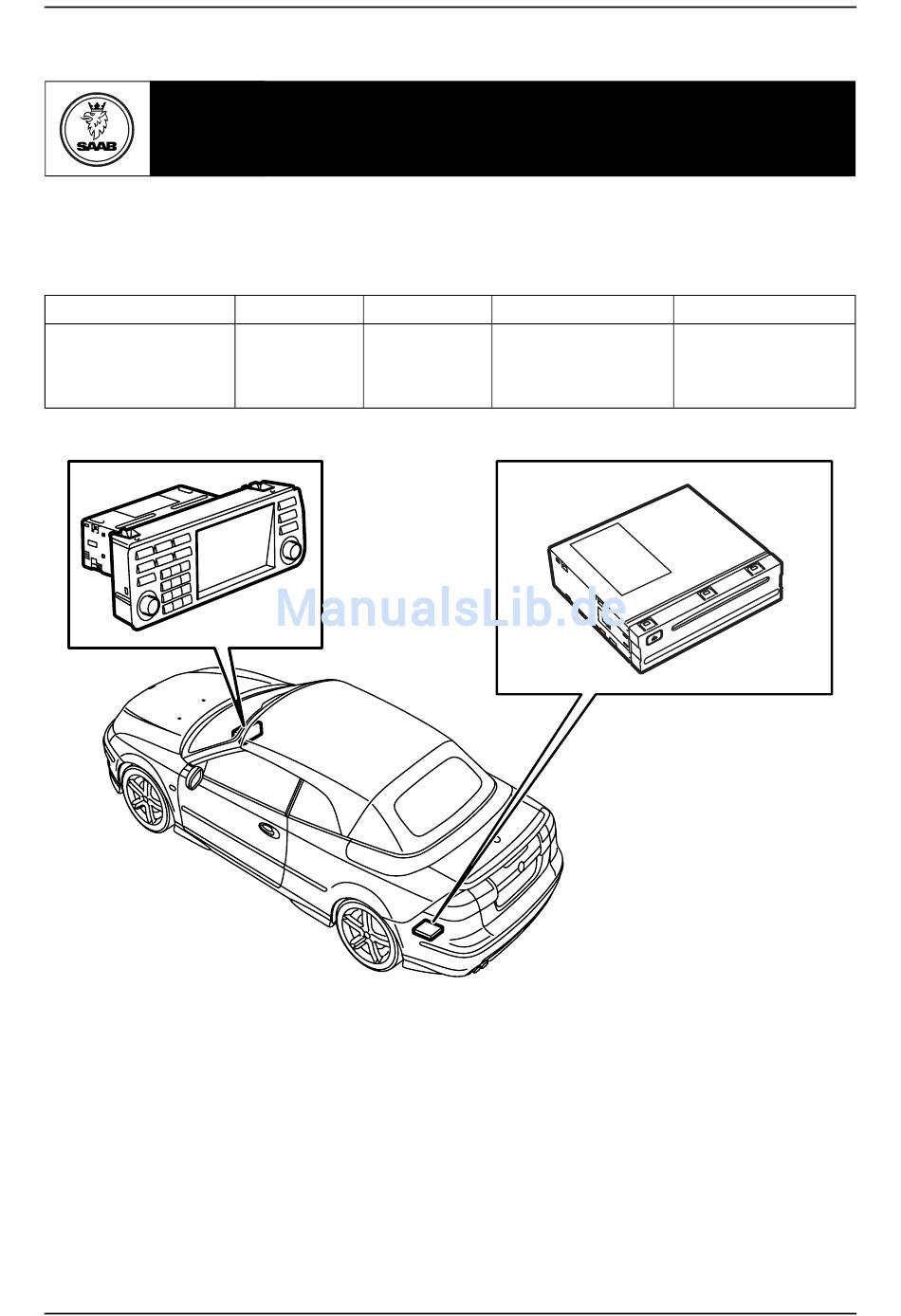

Saab 9-3 CV M04-
Navigationssystem
Accessories Part No.
12 832 506
12 832 507
12 832 520
12 832 522
MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS
MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE
Group
9:51-03
SCdefault
Monteringsanvisning
Date
Instruction Part No.
Aug 03
12 832 516
Saab 9-3 CV M04-
Replaces
12 832 516 Jun 03
F930A259

Werbung

loading

Verwandte Anleitungen für Saab 9-3 CV M04

Inhaltszusammenfassung für Saab 9-3 CV M04

  • Seite 1 Monteringsanvisning SCdefault MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE SITdefault Saab 9-3 CV M04- Navigationssystem Accessories Part No. Group Date Instruction Part No. Replaces 12 832 506 12 832 507 12 832 520 12 832 522 9:51-03 Aug 03...
  • Seite 2 (nur in Kit 12 832 506 und 12 832 507) 9 Konsole für Telematikeinheit (nur in Kit 12 832 520 und 12 832 522) 10 Telematikeinheit (nur in Kit 12 832 520 und 12 832 522) Saab 9-3 CV M04-...
  • Seite 3 AMP1 ist ein Verstärker hinter der linken hinteren • Die Leitung darf nicht an irgendwelchen schar- Seitenverkleidung. fen Kanten anliegen, was zu einer erhöhten AMP2 ist ein Verstärker bei der hinteren Zentral- Dämpfung des Signals führt. elektrik. Saab 9-3 CV M04-...
  • Seite 4 Anweisungen. Der Zündschlüssel muss in Lage ON stehen. Die Anwendung von TIS 2000 kann erforderlich sein. Wenn das Steuergerät vom Fahrzeug geschieden ist, muss der Zünd- schlüssel in Lage OFF gedreht werden. Danach kann das Steuergerät ausgebaut werden. Saab 9-3 CV M04-...
  • Seite 5 Konsole an der hinteren Zentral- elektrik fehlt: Mit Punkt 10 fortfahren. Es sind zwei Antennenkabelanschlüsse vor- handen, die Telematikeinheit ist vorhanden und die Konsole an der hinteren Zentralelek- trik ist vorhanden: Mit Punkt 106 fortfahren. Saab 9-3 CV M04-...
  • Seite 6 Verkleidung zur Seite klappen. Das Band auf der Rückseite der Seitenver- kleidung aushaken und de Seitenverkleidung ausbauen. 10 Das Verdeck ganz herunterklappen, aber die Verdeckhaube geöffnet lassen. 11 Die hintere Seitenscheibe auf der linken Seite ganz öffnen. Saab 9-3 CV M04-...
  • Seite 7 17 Die beiden Schrauben der oberen Befestigung der Rücklehne ausbauen. 18 Das Unterteil der Rücklehne nach vorne ziehen und die Rücklehne nach oben heben. 19 Die Führung des Sicherheitsgurts aus der Rück- lehne herausdrücken und den Sicherheitsgurt aus Führung und Rücklehne herausführen. Saab 9-3 CV M04-...
  • Seite 8 Es sind zwei Antennenkabelanschlüsse vor- handen, aber die Telematikeinheit fehlt: Mit Punkt 39 fortfahren. Es sind zwei Antennenkabelanschlüsse vor- handen, die Telematikeinheit ist vorhanden, aber die Konsole an der hinteren Zentral- elektrik fehlt: Mit Punkt 84 fortfahren. Saab 9-3 CV M04-...
  • Seite 9 Antenne lösen und die Antenne ausbauen. 28 Fahrzeug mit Antennenkabel, das weiter zur Mitte des Torsionskastens verläuft: Mit Punkt 36 fortfahren. Fahrzeug mit Antennenkabel, das weiter nach vorne im Fahrzeug verläuft: Mit Punkt 29 fortfahren. Saab 9-3 CV M04-...
  • Seite 10 Die Heckklappe muss geschlossen und die Ver- deckhaube geöffnet werden, damit das gesamte Antennenkabel zugänglich wird. 32 Fahrzeug mit Antennenkabel, das weiter nach vorne im Fahrzeug verläuft: Das Antennen- kabel mit Kabelbindern am vorhandenen Kabel- baum befestigen. Saab 9-3 CV M04-...
  • Seite 11 Fahrzeug verläuft: Das dicke Antennenkabel mit violettem Steckverbinder durch den Torsionskasten führen. Das dicke Antennenkabel an das Antennenkabel, das weiter nach vorne im Fahrzeug verläuft, anschlie- ßen und mit Kabelbindern am vorhandenen Kabelbaum befestigen. Mit Punkt 39 fortfahren. Saab 9-3 CV M04-...
  • Seite 12 Antennenkabel aus dem Kit auf gleiche Weise wie das alte Kabel bis zum Torsionskasten führen. Anmerkung Die Heckklappe muss geschlossen und die Ver- deckhaube geöffnet werden, damit das gesamte Antennenkabel zugänglich wird. Das Antennenkabel mit Kabelbindern am vorhandenen Kabelbaum befestigen. Saab 9-3 CV M04-...
  • Seite 13 Zentralelektrik: Mit Punkt 84 fort- fahren. 41 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten: Den linken Schweller- schutz ausbauen. 42 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten: Das untere Teil der A-Säulenverkleidung auf der linken Seite ausbauen. Saab 9-3 CV M04-...
  • Seite 14 Die Leitung darf nicht an irgendwelchen schar- fen Kanten anliegen, was zu einer erhöhten Anmerkung Dämpfung des Signals führt. Der Sitz muss in die hintere Lage geschoben werden, damit man alles erreichen kann. Danach den Sitz in seine vorderste Lage zurückschieben. Saab 9-3 CV M04-...
  • Seite 15 Faserkabel vorsichtig beiseite führen, damit es nicht beschädigt wird, und es hinter dem Kabelbaum anordnen. 49 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten: Den Anschluss an das neue Faserkabel im Steckverbinder montieren und das Sicherungsblech montieren. Saab 9-3 CV M04-...
  • Seite 16 Zentralelektrik: Den Steckver- binder für den DVD-Spieler bei der hinteren Zentralelektrik ausfindig machen. 53 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten und ohne Konsole an der hinteren Zentralelektrik: Das Leitungsnetz aus dem Kit an den Steckverbinder anschließen. Saab 9-3 CV M04-...
  • Seite 17 59 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten und ohne Konsole an der hinteren Zentralelektrik: Den Schutz von den Anschlüssen des Faserkabels (DVD-Spieler - Torsionskasten) entfernen und den Anschluss in Position 2 im kleinen Steckverbinder im Inneren des Torsionskastens montieren. Saab 9-3 CV M04-...
  • Seite 18 Torsionskasten: Den kleinen Steckver- binder vom großen Steckverbinder lösen. 62 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten: Das an Position 1 ange- schlossene Faserkabel ausbauen, indem die Verriegelung im Steckverbinder geöffnet und der Haken vorsichtig angehoben wird. Saab 9-3 CV M04-...
  • Seite 19 64 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten und ohne Konsole an der hinteren Zentralelektrik: Den kleinen Steckverbinder an den großen Steckverbinder anschließen und den großen Steckverbinder an den Verstärker anschließen. 65 Weiter mit Punkt 75. Saab 9-3 CV M04-...
  • Seite 20 (DVD-Spieler - Torsionskasten) entfernen. WARNUNG Das sichtbare rote Licht ist Laserklasse 1. Nicht direkt in geringem Abstand in den Lichtleiter oder den Steckverbinder des Steuergeräts schauen. Ein Abstand unter 20 mm zwischen Auge und Lichtquelle kann das Auge schädigen. Saab 9-3 CV M04-...
  • Seite 21 Torsionskasten und mit Konsole an der hinteren Zentralelektrik: Den Schutz von den Anschlüssen des Faserkabels (DVD-Spieler - Torsionskasten) entfernen und den Anschluss in Position 2 im kleinen Steckverbinder im Inneren des Torsionskastens montieren. Weiter mit Punkt 75. Saab 9-3 CV M04-...
  • Seite 22 Kabelbaums aus dem Kit folgendermaßen im Steckverbinder anschließen: Rotes (RD) Kabel (+) in Position 10 Schwarzes (BK) Kabel (-) in Position 20 Den Steckverbinder für die Telematikeinheit in den großen Steckverbinder am Kabelbaum des Kits montieren. Saab 9-3 CV M04-...
  • Seite 23 Rotes (RD) Kabel (+) in Position 1 Schwarzes (BK) Kabel (-) in Position 2 81 Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten: Die Sicherung montieren, den Steckverbinder anschließen und am Kabel- baum der hinteren Zentralelektrik befestigen. Saab 9-3 CV M04-...
  • Seite 24 Radius als 25 mm gebogen werden. • Die Enden der Leitung müssen frei von Ver- schmutzungen sein. • Die Leitung darf nicht an irgendwelchen schar- fen Kanten anliegen, was zu einer erhöhten Dämpfung des Signals führt. Saab 9-3 CV M04-...
  • Seite 25 DVD-Spieler - Verstärker) entfernen. WARNUNG Das sichtbare rote Licht ist Laserklasse 1. Nicht direkt in geringem Abstand in den Lichtleiter oder den Steckverbinder des Steuergeräts schauen. Ein Abstand unter 20 mm zwischen Auge und Lichtquelle kann das Auge schädigen. Saab 9-3 CV M04-...
  • Seite 26 91 Fahrzeug mit Telematikeinheit mitten auf dem Torsionskasten und ohne Konsole an der hinteren Zentralelektrik: Die Faserkabel aus dem Kit (DVD-Spieler - Torsionskasten und DVD-Spieler - Verstärker) nach vorne längs des vorhandenen Kabelbaums führen und mit Kabelbinder befestigen. Saab 9-3 CV M04-...
  • Seite 27 Radius als 25 mm gebogen werden. • Die Enden der Leitung müssen frei von Ver- schmutzungen sein. • Die Leitung darf nicht an irgendwelchen schar- fen Kanten anliegen, was zu einer erhöhten Dämpfung des Signals führt. Saab 9-3 CV M04-...
  • Seite 28 97 Fahrzeug mit Telematikeinheit mitten auf dem Torsionskasten und ohne Konsole an der hinteren Zentralelektrik: Das an Position 1 angeschlossene Faserkabel in dem ausgebau- ten Steckverbinder ausbauen, indem die Verrie- gelung im Steckverbinder geöffnet und der Haken vorsichtig angehoben wird. Saab 9-3 CV M04-...
  • Seite 29 Torsionskasten befestigen. 99 Fahrzeug mit Telematikeinheit mitten auf dem Torsionskasten und ohne Konsole an der hinteren Zentralelektrik: Den kleinen Steckverbinder in den großen Steckverbinder montieren und den Steckverbinder an den Ver- stärker anschließen. 100Weiter mit Punkt 117. Saab 9-3 CV M04-...
  • Seite 30 Faserkabel in dem ausgebau- ten Steckverbinder ausbauen, indem die Verrie- gelung im Steckverbinder geöffnet und der Haken vorsichtig angehoben wird. Das Faser- kabel vorsichtig beiseite führen, damit es nicht beschädigt wird, und es hinter dem Kabelbaum anordnen. Saab 9-3 CV M04-...
  • Seite 31 Steckverbinder von Verstärker bzw. CD-Wechsler montieren. 105Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten, aber mit Konsole an der hinteren Zentralelektrik mit Verstärker und/oder CD-Wechsler: Den Steckverbinder von Verstärker bzw. CD-Wechsler anschließen. Weiter mit Punkt 117. Saab 9-3 CV M04-...
  • Seite 32 Kit an den Steckverbinder anschließen. WARNUNG Das sichtbare rote Licht ist Laserklasse 1. Nicht direkt in geringem Abstand in den Lichtleiter oder den Steckverbinder des Steuergeräts schauen. Ein Abstand unter 20 mm zwischen Auge und Lichtquelle kann das Auge schädigen. Saab 9-3 CV M04-...
  • Seite 33 Faserkabel in Position 2 in den Steckverbinder des Kits montieren. 113 Fahrzeug mit Telematikeinheit mitten auf dem Torsionskasten und mit Konsole an der hinteren Zentralelektrik mit Verstärker und/ oder CD-Wechsler: Den kleinen Steckver- binder in den Steckverbinder des DVD-Spielers montieren. Saab 9-3 CV M04-...
  • Seite 34 Steckverbinder des Verstärkers bzw. CD-Wechslers montieren. 116 Fahrzeug mit Telematikeinheit mitten auf dem Torsionskasten und mit Konsole an der hinteren Zentralelektrik mit Verstärker und/ oder CD-Wechsler: Den Steckverbinder des Verstärkers bzw. CD-Wechslers anschließen. Weiter mit Punkt 117. Saab 9-3 CV M04-...
  • Seite 35 Kanten anliegen, was zu einer erhöhten Dämpfung des Signals führt. Dämpfung des Signals führt. 118 Die Konsole montieren. Auch die Mutter auf der Oberseite der Konsole festziehen. 119 Das Leitungsnetz aus dem Kit am Leitungsnetz des Fahrzeugs befestigen. Saab 9-3 CV M04-...
  • Seite 36 Band festhaken. Den Clip montieren. 123Den Seitenschwellerschutz montieren, wenn er vorher ausgebaut worden ist. 124Das vordere Teil der Verkleidung des Koffer- raums und den Schwellerschutz montieren, den Teppichboden in den Kofferraum legen. Saab 9-3 CV M04-...
  • Seite 37 Notöffnungsmechanismus montieren. 127Wenn die Verkleidung der Heckklappe aus- gebaut worden ist: Die Heckklappe schließen. 128Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten: Die Verkleidung der A-Säule montieren. 129Fahrzeug ohne Telematikeinheit mitten auf dem Torsionskasten: Den Schwellerschutz montieren. Saab 9-3 CV M04-...
  • Seite 38 WARNUNG Das sichtbare rote Licht ist Laserklasse 1. Nicht direkt in geringem Abstand in den Lichtleiter oder den Steckverbinder des Steuergeräts schauen. Ein Abstand unter 20 mm zwischen Auge und Lichtquelle kann das Auge schädigen. Saab 9-3 CV M04-...
  • Seite 39 133Den Steckverbinder an das Bedienfeld aus dem Kit anschließen. 134Das Bedienfeld montieren. 135Die Luftdüse einpassen und montieren. 136Fahrzeug, bei dem keine Antenne auf die Heckklappe montiert ist: Das Mikrofon in die Verkleidung der A-Säule auf der Fahrerseite montieren, siehe separate Montageanweisung. Saab 9-3 CV M04-...
  • Seite 40 Seitenverkleidung biegen und die Halterung an der Dichtung der Verdeckhaube über die Seitenverkleidung heben. 142Fahrzeug, bei dem die linke hintere Seitenver- kleidung und der Rücksitz ausgebaut worden sind: Das Lautsprechergitter sowie die Basslaut- sprecher bzw. die Abdeckung montieren. Saab 9-3 CV M04-...
  • Seite 41 System kontrollieren, indem das Fahrzeug kleidung und der Rücksitz ausgebaut worden Probe gefahren wird, bis das Navigations- sind: Das Verdeck ganz hochklappen. system Kontakt mit den Satelliten erhält. Die Weiter mit Punkt 151. Karte muss auf dem Bildschirm erscheinen. Saab 9-3 CV M04-...
