Saab 9-3 CV M04 Montageanleitung Seite 14

14 12 832 516
44

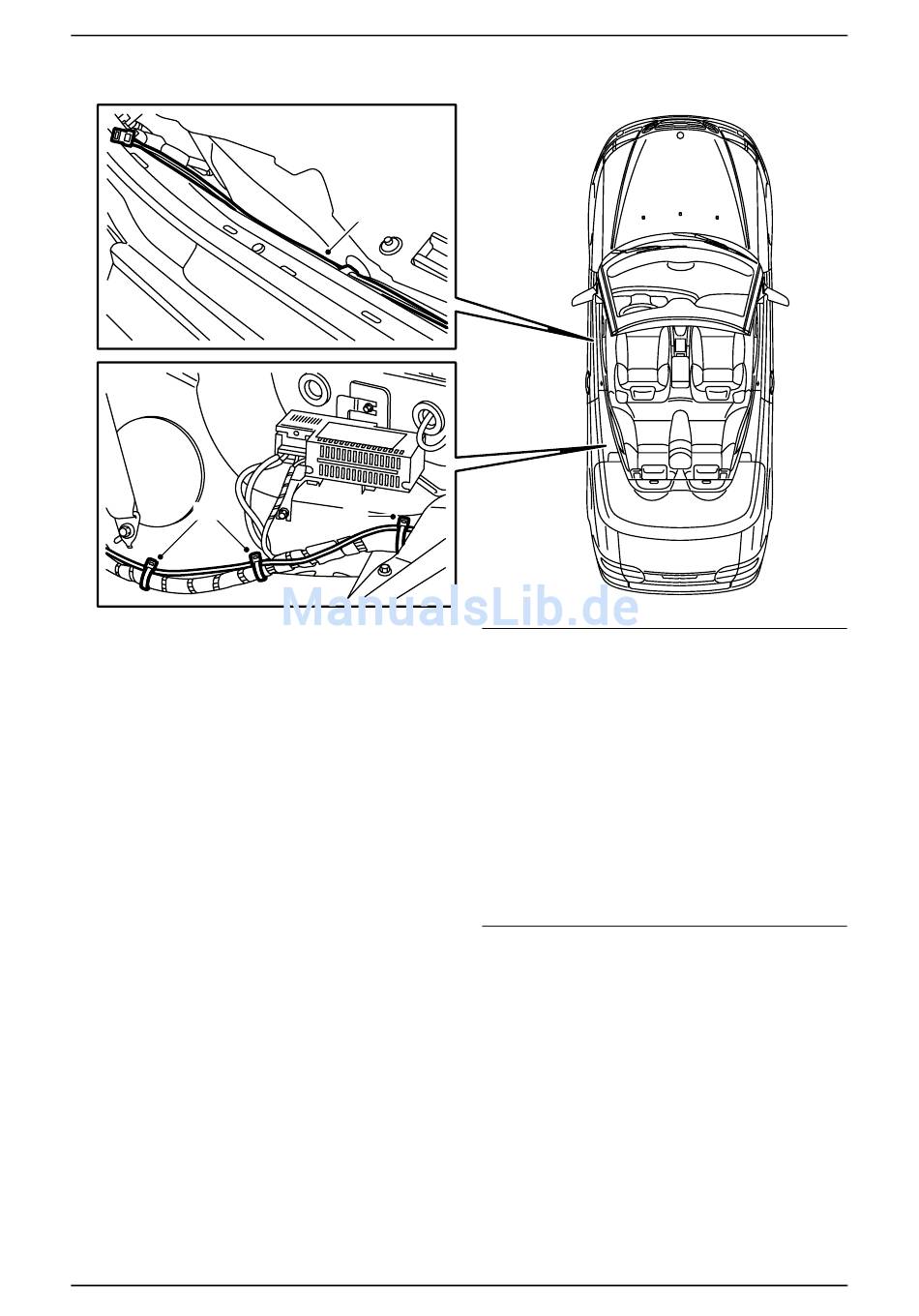

43 Fahrzeug ohne Telematikeinheit mitten auf
dem Torsionskasten: Den linken Vordersitz in
seine vordere Lage bringen und die Rücklehne
nach vorne klappen.
44 Fahrzeug ohne Telematikeinheit mitten auf
dem Torsionskasten: Das längste Faserkabel
aus dem Kit nehmen und vom Steckverbinder
an der linken unteren A-Säule über den Kabel-
baum am Schweller, unter dem Rücksitz und bis
zum linken Überrollbügel in den Torsionkasten
führen. Das Faserkabel mit Kabelbindern
befestigen.
Anmerkung
Der Sitz muss in die hintere Lage geschoben
werden, damit man alles erreichen kann. Danach
den Sitz in seine vorderste Lage zurückschieben.
44
44
Achtung
Die optischen Kabel müssen vorsichtig behandelt
werden, damit das Signal nicht verzerrt wird.
•
Die Leitung darf nicht mit einem kleineren
Radius als 25 mm gebogen werden.
•
Die Leitung darf keinen Schlägen ausgesetzt
werden, durch die der durchsichtige Kunststoff
weiß wird, was die Lichtstärke dämpft. Solche
Schäden können Unterbrechungen der Kom-
munikation verursachen.
•
Die Leitung darf nicht an irgendwelchen schar-
fen Kanten anliegen, was zu einer erhöhten
Dämpfung des Signals führt.
