Inhaltszusammenfassung für Saab 9-3 CV M04
Seite 1

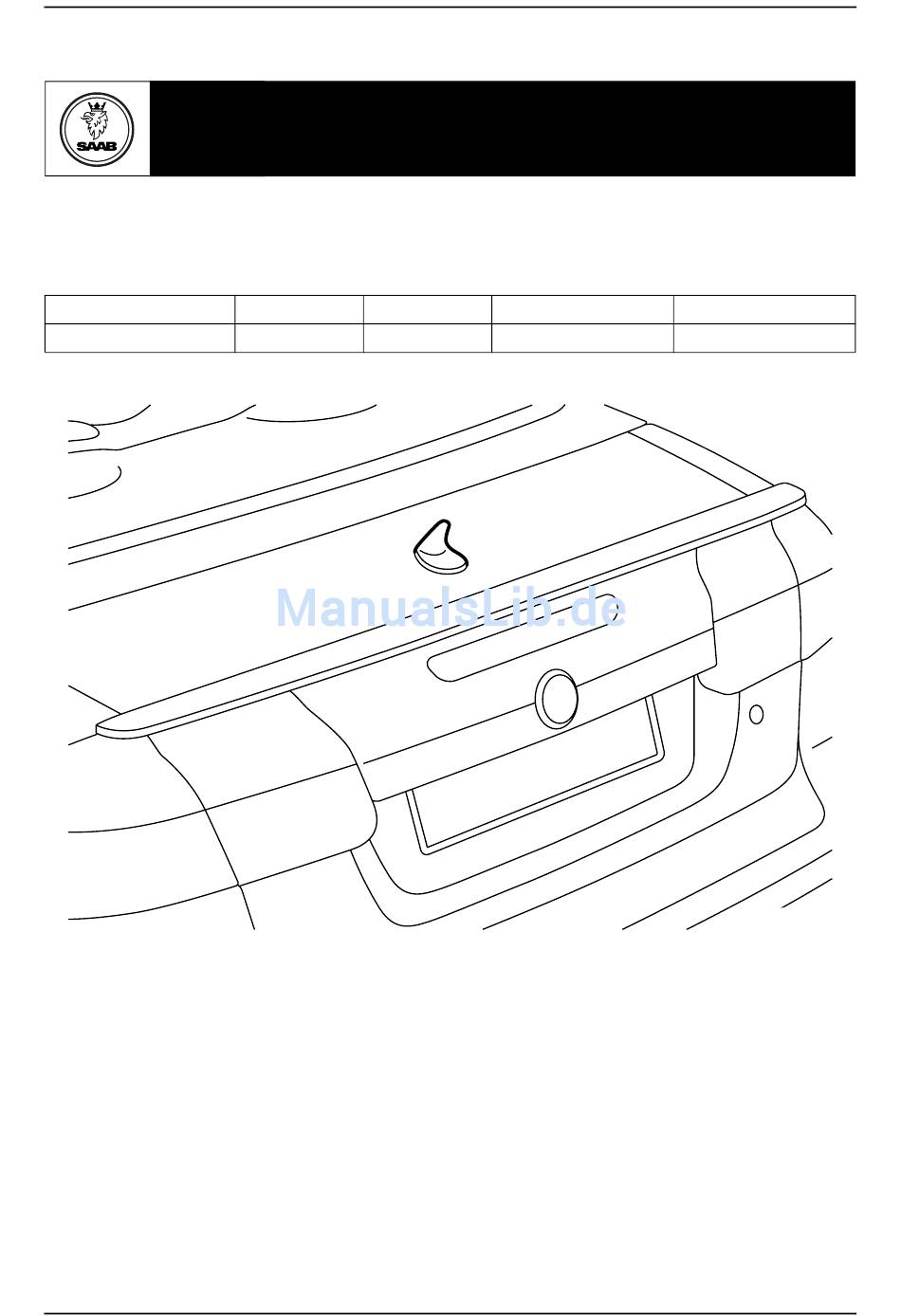

Montageanweisung SCdefault MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE SITdefault Saab 9-3 CV M04- Antenne Accessories Part No. Group Date Instruction Part No. Replaces 12 833 679 9:39-11 Jun. 03 12 833 680 F930A250 Saab 9-3 CV M04-...
Seite 2

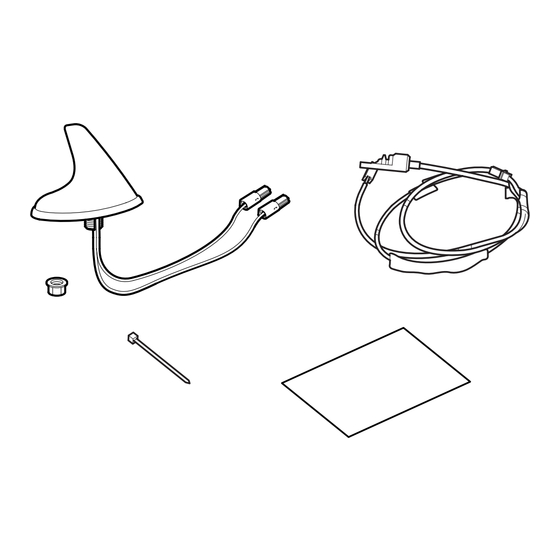

2 12 833 680 F930A251 1 Antenne 2 Antennenkabel 3 Mutter 4 Kabelbinder (x3) 5 Schablone Saab 9-3 CV M04-...
Seite 3
Verkleidung des Kofferraums herausnehmen. 4 Den rechten Seitenschwellerschutz ausbauen. 5 Den Clip der rechten Seitenverkleidung aus- bauen und die Verkleidung zur Seite biegen. Das Band auf der Rückseite der Seitenver- kleidung aushaken und die Seitenverkleidung ausbauen. Saab 9-3 CV M04-...
Seite 4
7 Den Schließhandgriff auf der Innenseite der Heckklappe ausbauen, die zweistufigen Nieten ausbauen und die Verkleidung der Heckklappe ausbauen. US: Die Schraube des Notöffnungsmechanis- mus ausbauen und den Mechanismus zur Seite führen. 8 Die Heckklappe schließen. Saab 9-3 CV M04-...
Seite 5
Zur Markierung der Lage des Loches keinen Körner verwenden. Die Bohrmaschine beim Bohren nicht gegen die Heckklappe drücken. Erst mit einem 2 mm Bohrer, dann mit einem 5 mm Bohrer und abschließend mit einem 14 mm Bohrer bohren. Saab 9-3 CV M04-...
Seite 6
17 Das Antennenkabel durch das Loch in der Heckklappe führen und die Antenne in Längs- richtung des Fahrzeugs ausrichten. Anmerkung Der Fuß des Innenrückspiegels kann als Ausrich- tungshilfe verwendet werden. 18 Die Antenne montieren. Anzugsdrehmoment 2 Nm (1.5 lbf ft) Saab 9-3 CV M04-...
Seite 7
Dazu muss die Heckklappe geschlossen und die Verdeckhaube geöffnet werden. Danach die Ver- deckhaube schließen und die Heckklappe öffnen. – Das Antennenkabel in den Torsionskasten und bis zur Mitte des Torsionskastens führen. – Das Antennenkabel am vorhandenen Kabel- baum befestigen. Saab 9-3 CV M04-...
Seite 8
20 Die rechte Seitenverkleidung einpassen und das Band festhaken. Den Clip montieren. 21 Den Seitenschwellerschutz montieren. 22 Das vordere Teil der Verkleidung des Koffer- raums und den Seitenschwellerschutz mon- tieren. Den Teppichboden auf den Kofferraum- boden legen. Saab 9-3 CV M04-...
Seite 9
12 833 680 9 F930A258 23 US: Den Notöffnungsmechanismus montieren. 24 Die Verkleidung auf die Innenseite der Heck- klappe montieren, die zweistufigen Nieten montieren und den Schließhandgriff montieren. 25 US: Den Notöffnungshandgriff montieren. 26 Die Heckklappe schließen. Saab 9-3 CV M04-...
