Produktbeschreibung
1.4 Äußerer Aufbau des Geräts
1.4.4 Schnittstellen und Anschlüsse
1.4.4.1

Schnittstellen

HINWEIS
Detaillierte Informationen zu den Schnittstellen finden Sie unter "Externe Schnittstellen (Seite
126)".

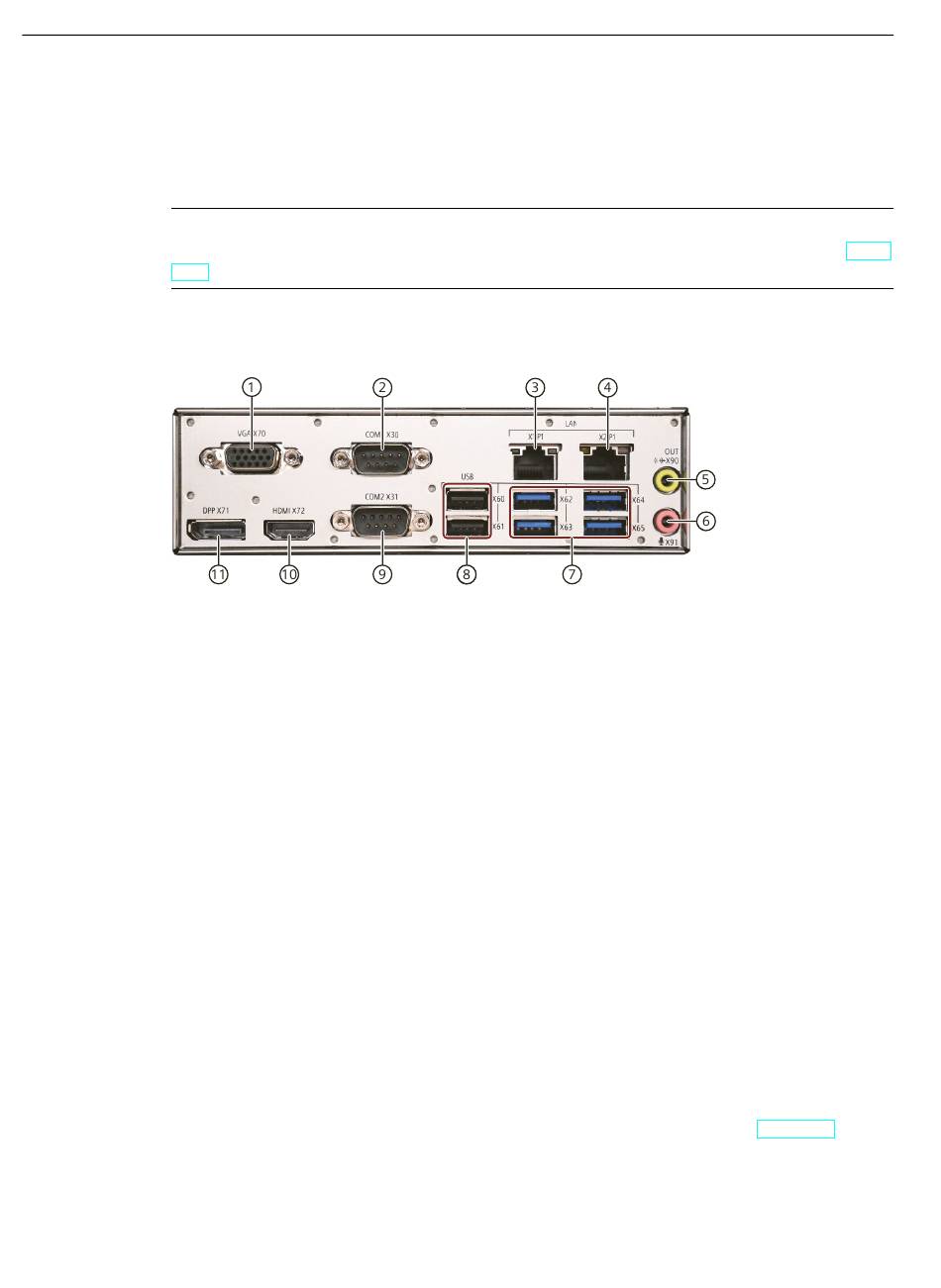

Schnittstellen an der Geräterückseite
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
1
16
VGA (X70)
COM1 (X30)
LAN (X1P1)
LAN (X2P1)
Line Out (grün) (X90)
Mikrofon (rosa) (X91)
2
Anschlüsse USB 3.0
(X62/X63/X64/X65)
Anschlüsse USB 2.0
(X60/X61)
COM2 (X31)
HDMI (X72)
DPP (X71)
Jeder USB-Anschluss kann durch Deaktivieren/Aktivieren des zugehörigen USB-
Anschlusses im BIOS einzeln deaktiviert/aktiviert werden. Informationen zur
Deaktivierung von USB-Anschlüssen finden Sie unter Menü "Advanced"
Konfiguration.
1 × VGA-Anschluss DB15/F
1 × Anschluss DB9/M; unterstützt RS232/RS422/RS485
1 × RJ45-Ethernet-Port für 10/100/1000/2500 Mbit/s
1 × RJ45-Ethernet-Port für 10/100/1000 Mbit/s
Anschluss für Aktivlautsprecher oder Headset, 3,5-mm-
Klinkenbuchse
Anschluss für Mikrofon, 3,5-mm-Klinkenbuchse
4 × Anschluss USB 3.2 GEN1 Typ A
2 × Anschluss USB 2.0 Typ A
1 × Anschluss DB9/M; unterstützt RS232
1 × HDMI-Anschluss Typ A
1 × DisplayPort-Anschluss
(Seite 104)
SIMATIC IPC RC-543B
Betriebsanleitung, 12/2024, A5E55169068-AA
