Vorgehensweise – Filtermatte einbauen
Gehen Sie beim Einbau der Filtermatte in umgekehrter Reihenfolge zum Ausbau vor.
7.3.2 Gerätelüfter austauschen
Voraussetzung
• Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite
46)".
• Ein Lüfter gleichen Typs.
• Schraubendreher PH2

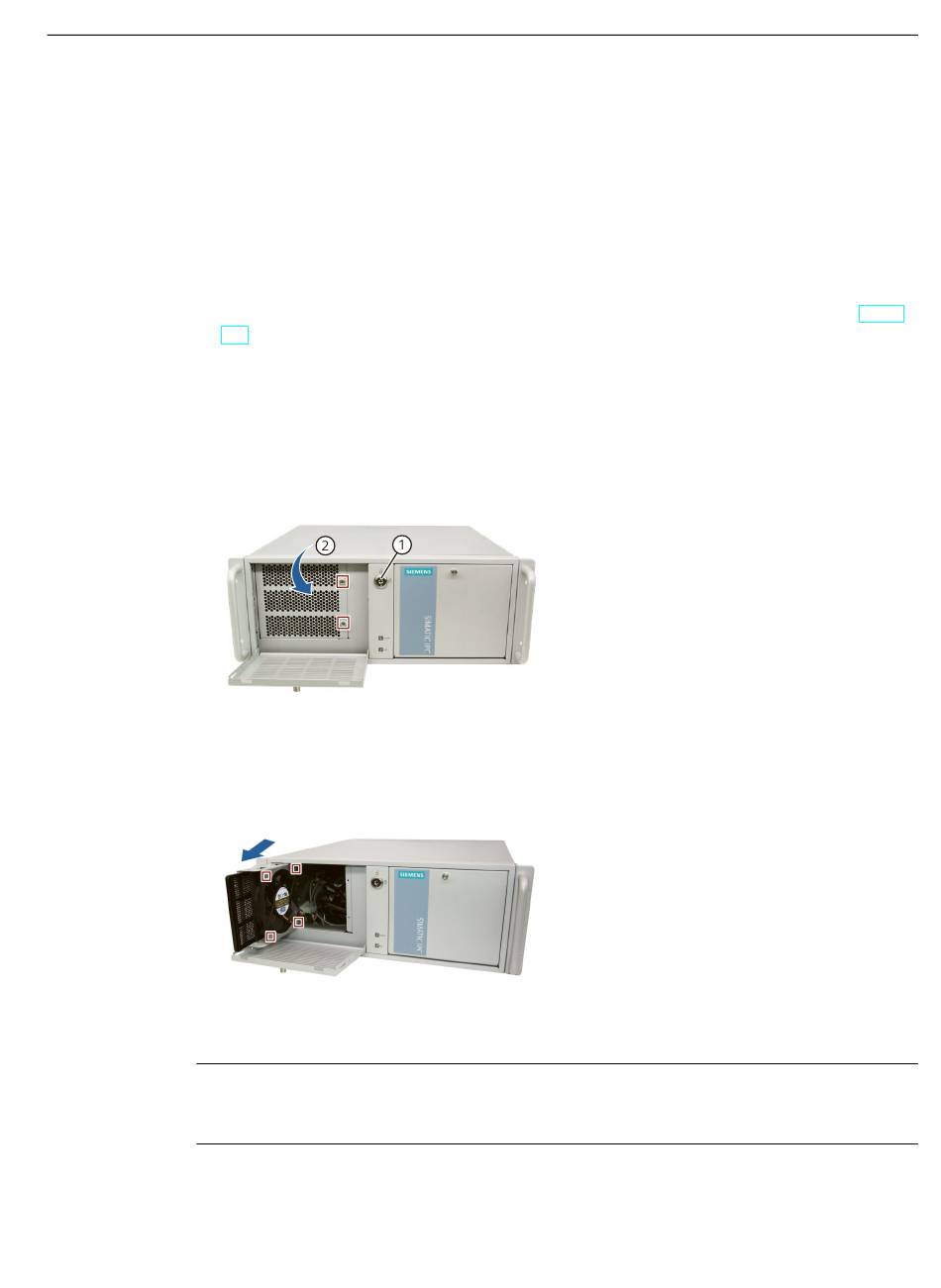

Vorgehensweise zum Ausbau des Lüfters beim Standardgehäuse
1. Öffnen Sie die Fronttür mit dem Schlüssel
2. Ziehen Sie den Griff in Pfeilrichtung
3. Lösen Sie die gekennzeichneten Schrauben.
4. Ziehen Sie an den gekennzeichneten Schrauben, um den Lüfterhalter zu öffnen.
5. Lösen Sie die gekennzeichneten Schrauben.
6. Entfernen Sie den Lüfter in Pfeilrichtung.
7. Ziehen Sie den Lüfterstecker vom Anschluss ab.
HINWEIS
Nach dem Einbau des Lüfters sollte Luft in das Gehäuse strömen. Stellen Sie sicher, dass der
Lüfter in der richtigen Richtung eingebaut ist.
SIMATIC IPC RC-543B
Betriebsanleitung, 12/2024, A5E55169068-AA
Wartung und Reparatur des Geräts
7.3 Hardware ausbauen und einbauen
①
.
②
, um die linke Fronttür zu öffnen.
