1.4.4 Schnittstellen und Anschlüsse
1.4.4.1

Schnittstellen

HINWEIS
Detaillierte Informationen zu den Schnittstellen finden Sie unter "Externe Schnittstellen (Seite
110)".

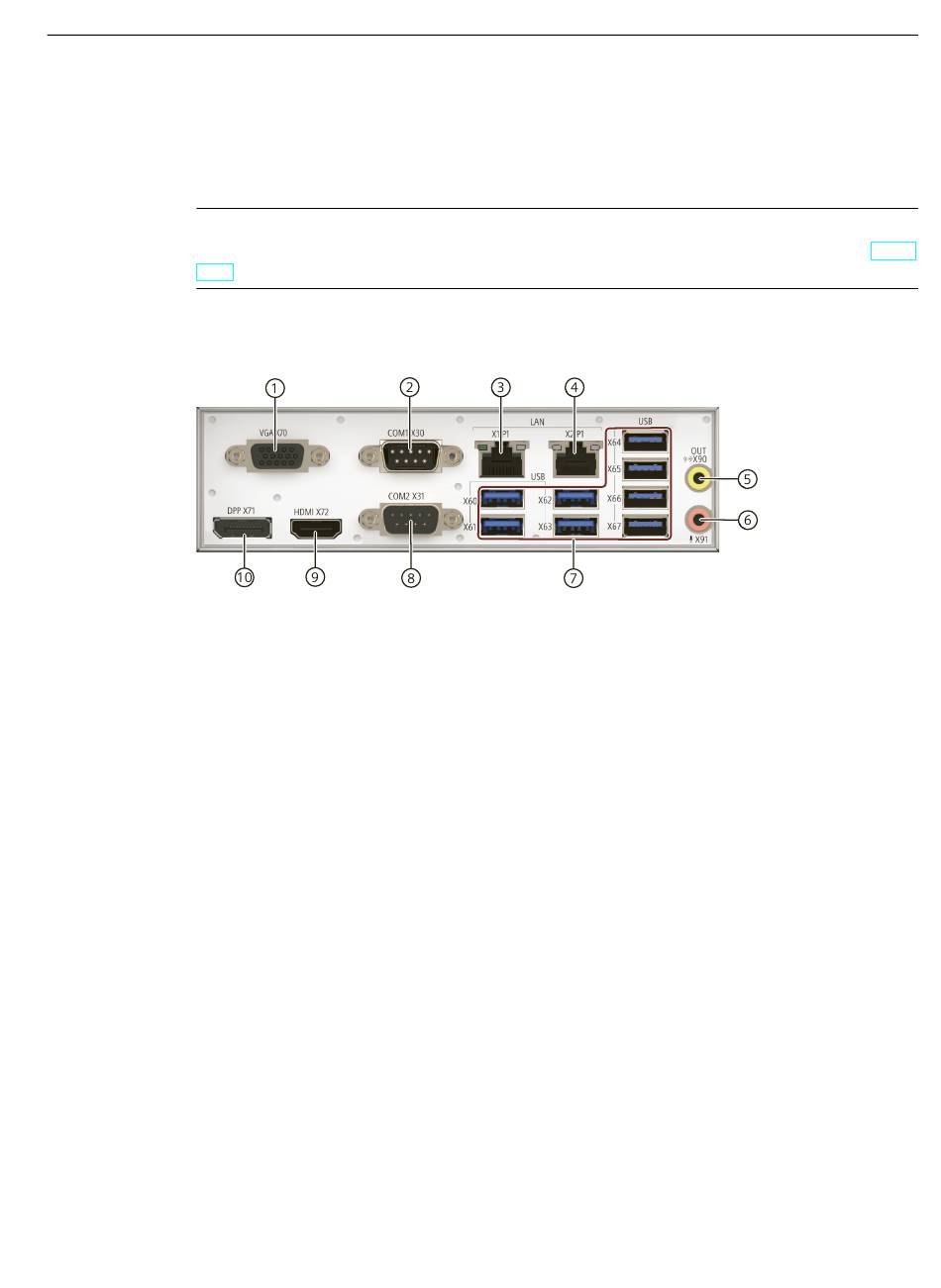

Schnittstellen an der Geräterückseite
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
SIMATIC IPC RW-543B
Betriebsanleitung, 01/2025, A5E55169073-AA
VGA (X70)
COM1 (X30)
LAN (X1P1)
LAN (X2P1)
Line Out (grün) (X90)
Mikrofon (rosa) (X91)
Anschlüsse USB 3.0
(X60-X67)
COM2 (X31)
HDMI (X72)
DPP (X71)
1 × VGA-Anschluss DB15/F
1 × Anschluss DB9/M; unterstützt RS232/RS422/RS485
1 × RJ45-Ethernet-Port für 10/100/1000/2500 Mbit/s
1 × RJ45-Ethernet-Port für 10/100/1000 Mbit/s
Anschluss für Aktivlautsprecher oder Headset, 3,5 mm-
Klinkenbuchse
Anschluss für Mikrofon, 3,5 mm-Klinkenbuchse
8 × Anschluss USB 3.2 Gen 1 Typ A
1 × Anschluss DB9/M, unterstützt RS232
1 × Anschluss HDMI Typ A
1 × DisplayPort-Anschluss
