Solarbefestiger

Trapezblech / Sandwichpaneele / Wellblech
Die Solarbefestiger gibt es für unterschiedliche Unterkonstruktions-Materialien (Stahl oder Holz)
Sie unterscheiden sich im Gewinde, der Dichtschraube und der Bohrspitze.
Eindeckungen, Befestigertypen und Vorbohrdurchmesser
Vorbohrebene Material
Wellfaserzement
Eindeckung
Eindeckung
Trapezblech / Wellblech /
Sandwichpaneele
Stahl/Holz
Unterkonstruktion
(UK)
* Mindesteinschraubtiefe Stahl: mindestens drei vollständige Gewindegänge durch
das Profil – eine Durchdringung des Stahlträgers mit der Bohrspitze ist erforderlich,
siehe auch Dokument „Berechnung der Stockschrauben- und Solarbefestigerlänge".
** Mindesteinschraubtiefe Holz: ≥ 32 mm,
siehe auch Dokument „Berechnung der Stockschrauben- und Solarbefestigerlänge".
14

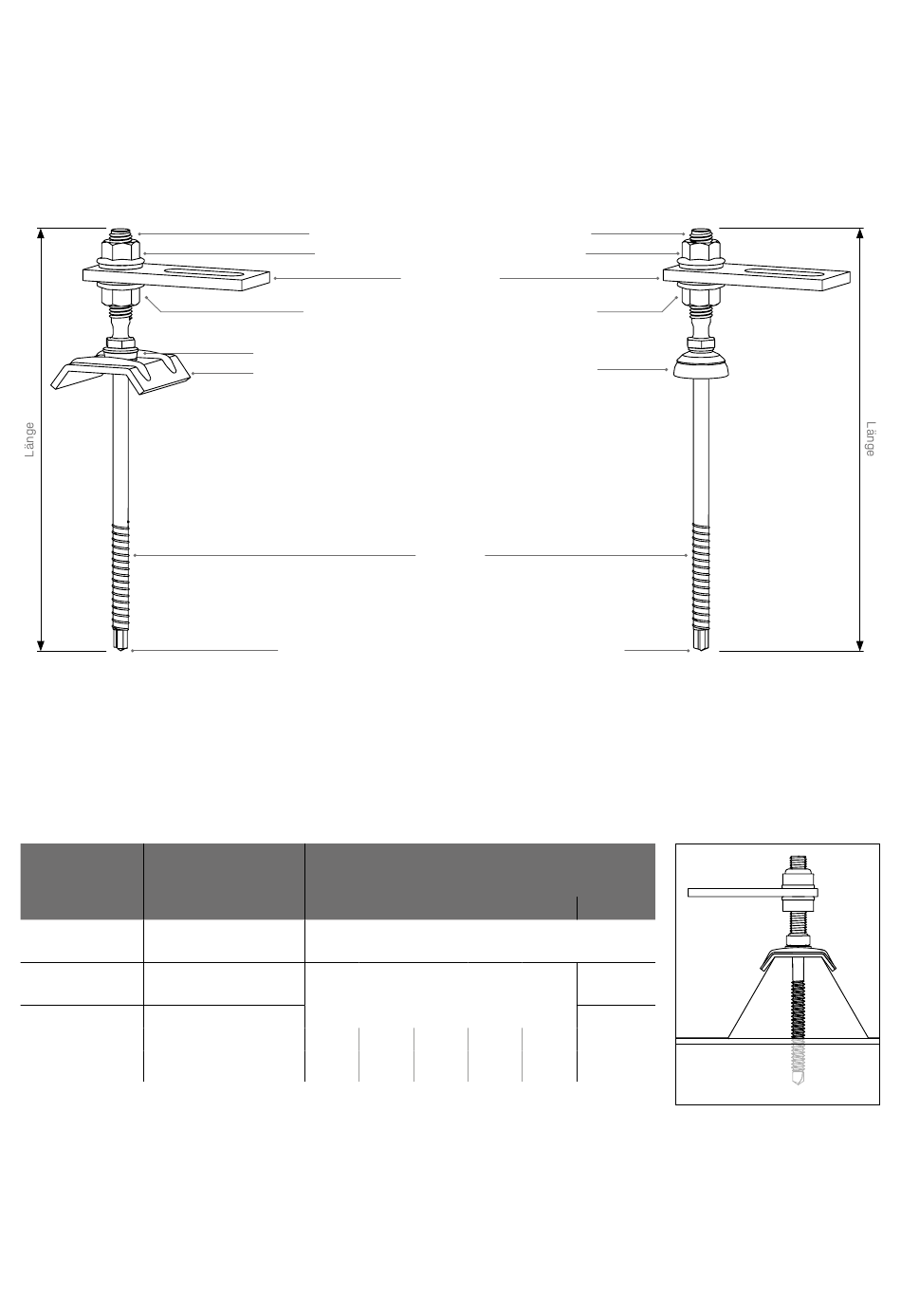

Gewindestift M10 mit Innensechskantantrieb
Sicherungsmutter M10 mit Unterlegscheibe
Adapterplatte
Unterlegscheibe M10 mit Sechskantmutter M10
Dichtscheibe
Kalotte Trapez (Abb.) / Welle
Gewinde
Gehärtete Stahl-Bohrspitze mit 1,5 – 3 mm Bohrleistung
(ausschließlich bei Stahl Solarbefestiger)
∅ Vorbohrdurchmesser [mm]
Solarbefestiger ∅ 8,0 mm
UK Stahl *
Eindeckung und Unterkonstruktion gleich
Materialstärke [mm]
1,5 - 3,0 3,0 - 5,0 5,0 - 7,5 7,5 - 10,0 > 10,0
ohne 6,8 7,0
Dichtscheibe
UK Holz**
11,0
5,5
7,2 7,4 5,5
Wellfaserzement
