Stockschrauben - K2 Systems Insertionrail System Montageanleitung

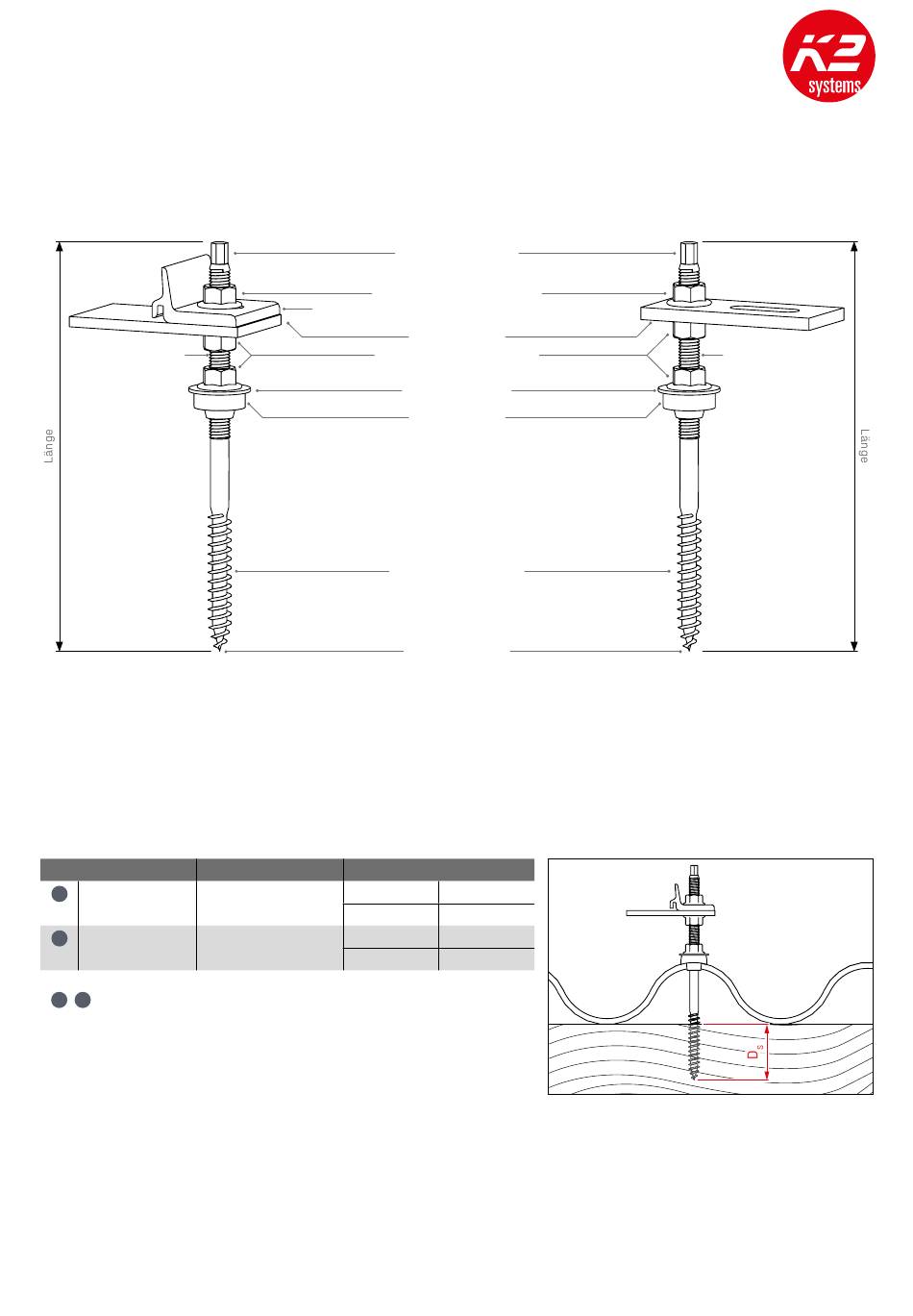

Stockschrauben

SingleRail
Gewinde M10/M12
Eindeckungen, Befestigertypen und Vorbohrdurchmesser
Vorbohrebene
Material
Holz
1 Unterkonstruktion
2 Eindeckung Wellfaserzement
1 2 = Abfolge Vorbohrung, siehe Schritt 1b auf Seite 16
Sechskant-Antrieb
Sechskant-Flanschmutter
Climber
Adapterplatte
Sechskant-Flanschmutter
Unterlegscheibe
Dichtungsring
Gewinde Ø 10/12 mm
Bohrspitze Holz
Vorbohrdurchmesser [mm]
M10
7,0
M12 8,5
M10 14,0
M12 15,0
SolidRail
Mindesteinschraubtiefe D
M10 = ≥ 40 mm / M12 = ≥ 48 mm, siehe auch
Dokument „Berechnung der Stockschrauben-
und Solarbefestigerlänge".
Gewinde M10/M12
berücksichtigen.
S
13
