Inhaltszusammenfassung für Ayce LM-C3403A

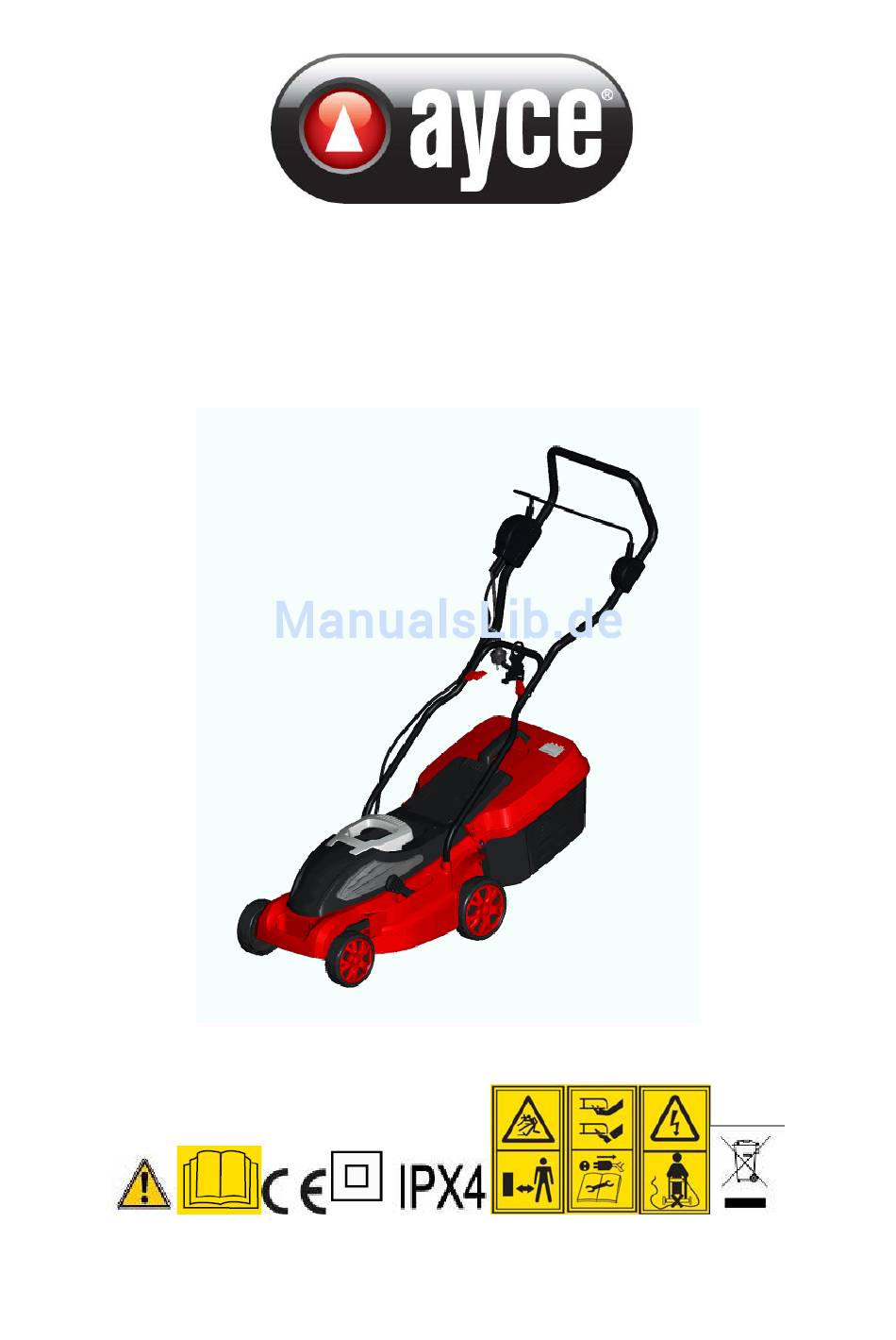

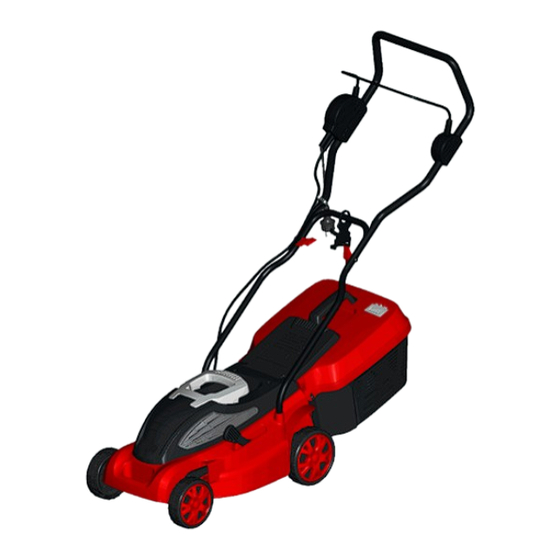

- Seite 1 Übersetzung der Originalbetriebsanleitung Elektro-Rasenmäher LM-C3403A CH-Import & Distribution exklusiv durch: Jumbo-Markt AG, 8305 Dietlikon...
-
Seite 2: Erklärung Der Symbole
ERKLÄRUNG DER SYMBOLE Die in dieser Anleitung verwendeten Symbole dienen dazu, Sie auf mögliche Gefahren aufmerksam zu machen. Die Sicherheitssymbole und die dazugehörigen Erklärungen müssen genauestens verstanden werden. Die Warnungen an sich können die Gefahren nicht ausräumen und ebenso wenig die zur Vermeidung von Unfällen erforderlichen korrekten Handlungen ersetzen. -
Seite 3: Sicherheitstechnische Hinweise
ACHTUNG: Vom Messer fernhalten, wenn dieses in Bewegung ist. Nicht versuchen, Hindernisse zu entfernen, während die Maschine in Betrieb ist. Die Maschine vom Stromnetz trennen, bevor Sie sie reinigen, einstellen oder warten. Halten Sie das Verlängerungskabel von der Klinge fern. Gebrauchte elektrische Geräte dürfen nicht mit dem Haushaltsmüll entsorgt werden. - Seite 4 eventuell das zulässige Alter des Bedieners ein. Bedienen Sie die Maschine niemals, wenn andere Personen, insbesondere Kinder oder Tiere, in der Nähe sind. Denken Sie daran, dass der Bediener oder Benutzer für Unfälle oder Gefahren haftet, die anderen Personen oder deren Eigentum drohen. 2) Vorbereitung Tragen Sie, wenn Sie die Maschine benutzen, immer festes Schuhwerk und lange Hosen.
- Seite 5 Kippen Sie die Maschine nicht, wenn Sie den Motor anlassen, ausser die Maschine muss zum Starten gekippt werden. In diesem Fall darf das Gerät nicht mehr als absolut nötig gekippt werden und es darf nur der vom Bediener entfernte Teil angehoben werden.
-
Seite 6: Bestimmungsgemässe Verwendung
Benutzung im Allgemeinen 50 Stunden nicht überschreitet und die hauptsächlich zur Pflege von Gras- oder Rasenflächen eingesetzt werden, jedoch nicht in öffentlichen Anlagen, Parks oder Sportplätzen und nicht für landwirtschaftliche oder forstwirtschaftliche Zwecke. TECHNISCHE DATEN LM-C3403A Spannung/Frequenz 230-240V~50 Hz Nominalleistung 1400 W... -
Seite 7: Liste Der Wichtigsten Teile
LISTE DER WICHTIGSTEN TEILE 1 oberer Schubbügel 2 Schalterhebel 3 Stellrad 4 Kabelklemme 5 Kabelhaken 6 unterer Schubbügel 7 Grasfangkorb 8 Schutzblech 9 Abdeckung 10 Rad 11 Verkleidung... -
Seite 8: Montage
MONTAGE Gelieferte Bestandteile Nehmen Sie das Gerät vorsichtig aus der Verpackung und prüfen Sie, ob Sie alle der folgenden Teile haben: * 2 untere Schubbügel * 2 Bolzen * 2 Stellräder * 1 Grasfangkorbgriff * 1 Grasfangkorb * 1 Grasfangkorbabdeckung * 1 Kabelklemme * 1 Kabelhaken Wichtig! Bevor Sie den Rasenmäher zusammenbauen, prüfen Sie das Zubehör... - Seite 9 1. Stecken Sie die unteren Bügel in die im Mähergehäuse gebohrten Löcher und fixieren Sie diese mit den Schrauben.(A1) 2. Befestigen Sie den Kabelhaken am oberen Schubbügel.(A2) 3. Befestigen Sie den oberen Schubbügel mit Bolzen und Knaufmodul an den unteren Bügeln.(A3) 4.
- Seite 10 Montage des Grasfangkorbs...
- Seite 11 1) Schieben Sie den Grasfangkorbgriff in die Schlitze am Oberteil des Grasfangkorbs, bis er fest einrastet. (B1) 2) Schieben Sie die Grasfangkorbzunge in die Schlitze am unteren Teil des Grasfangkorbs, bis sie fest einrastet.(B2) 3) Beginnen Sie von der Rückseite des Grasfangkorbs und fixieren Sie die Grasfangkorbabdeckung am unteren Teil des Grasfangkorbs, indem Sie die Klemmen schliessen.
- Seite 12 Einstellen der Schnitthöhe Warnung: Lösen Sie den Schalthebel 10 und warten Sie, bis der Motor anhält, bevor Sie die Höhe einstellen. Die Messer rotieren noch einige Sekunden nach dem Ausschalten des Gerätes weiter. Ein rotierendes Messer kann Verletzungen verursachen. Die Schnitthöhe wird durch Erhöhen oder Senken der Vorder- und Hinterräder eingestellt. (C1&C2) Dieses Produkt verfügt über fünf Schnitthöheneinstellungen.
-
Seite 13: Betrieb
BETRIEB Anschliessen an die Stromquelle Verwenden Sie nur Verlängerungskabel (max. 50 m), die gemäss IEC 60320-2-3 für den Betrieb im Freien geeignet sind; z. B. H07RN-F 3 x1,5 mm² bis zu –25°C H07BQ-F 3x1,5 mm² bis zu –40°C. Die Netzspannung (230 V), die auf dem Typenschild angegeben wird, muss mit dem Stromversorgungsnetz übereinstimmen. - Seite 14 wenn das Messer blockiert wird oder der Motor überlastet ist. Halten Sie in diesem Fall den Rasenmäher ziehen Netzstecker Steckdose. Sicherheitsabschaltung wird nur zurückgesetzt, wenn der Schalthebel 1 losgelassen wird. Beseitigen alle Blockaden warten einige Minuten, Sicherheitsabschaltung zurückgesetzt wurde, bevor Sie mit dem Mähen fortfahren. Bedienen Sie währenddessen nicht den Schalthebel 1, da sonst das Rücksetzen der Sicherheitsabschaltung länger dauert.
- Seite 15 Niemals die Maschine in Betrieb nehmen, wenn weder Heckklappe noch Grasfangkorb angebracht sind. (Abb. 4A) Versuchen Sie nicht, den hinteren Teil der Maschine anzuheben, halten Sie statt dessen den vorderen Teil der Maschine hoch, wenn Sie sie erneut starten möchten, weil sie sich aufgrund von zu hohem Graswiderstand nicht drehen konnte.
-
Seite 16: Fehlersuche
Bringen Sie Hände und Füsse niemals unter oder in die Nähe von sich drehenden Teilen. Halten Sie sich nach Möglichkeit immer von der Auswurföffnung fern. (Abb. 4D) WARTUNGSARBEITEN Warnung: Halten Sie den Rasenmäher an und ziehen Sie den Stecker aus der Stromquelle, bevor Sie den Grasfangkorb entfernen. - Seite 17 Symptom Mögliche Ursache Lösung Es ist ausgeschaltet. Schalten Sie das Gerät ein. Netzsteckdose ist defekt. Benutzen Sie eine andere Steckdose. Verlängerungskabel ist Prüfen Sie das Kabel; wechseln Sie beschädigt. es aus, wenn es beschädigt ist. Sicherung ist Wechseln Sie die Sicherung aus. defekt/durchgebrannt.
- Seite 18 GARANTIEURKUNDE Herzlichen Glückwunsch! Sie haben mit dem Kauf dieses Qualitätsprodukts eine ausgezeichnete Wahl getroffen. Unsere Qualitätsverpflichtung schliesst auch unseren Kundendienst ein. Jumbo bietet einen ausgezeichneten Reparaturdienst für alle ayce Produkte an. Sollte Ihr Gerät entgegen aller Erwartungen bei der privaten Nutzung innerhalb von FÜNF JAHREN ab Kaufdatum einen Mangel aufgrund von Material‐ oder Herstellungsfehlern aufweisen, können Sie unsere Garantieleistung entsprechend der Rechtsverordnung für Garantieleistungen in Anspruch nehmen, vorausgesetzt dass das Gerät: ‐ ausschliesslich zweckbestimmt benutzt wurde. ‐ nicht überladen wurde. ‐ nicht mit den falschen Zubehörteilen benutzt wurde. ‐ ausschliesslich von einer Vertragswerkstatt repariert wurde. Die Garantieurkunde ist nur im Zusammenhang mit dem Kassenzettel gültig. Bitte heben Sie beides sicher auf. Die Garantie betrifft nicht Ihr gesetzliches Recht auf Gewährleistung. Die Garantie ist für einen Zeitraum von FÜNF JAHREN beginnend mit dem Kaufdatum gültig. Bewahren Sie Ihre Kaufquittung als Beweis für das Kaufdatum sicher auf. Die Garantiezeit kann nur für die Dauer von erforderlichen Reparaturen verlängert werden. Während der Garantiezeit können mängelaufweisende Geräte in jedem Jumbo‐Filiale zurückgegeben werden. Wir werden uns die Entscheidung vorbehalten, das Gerät gemäss geltenden Garantiebestimmungen entweder zu reparieren oder auszutauschen. Bitte schicken Sie folgende Dokumente bei der Rückgabe Ihres Produktes zur Reparatur mit: 1. Kassenzettel (Kaufnachweis) 2. Diese Garantieurkunde mit Ihrem Namen, Ihrer Adresse und Ihren Kontaktdaten und einer Beschreibung des Mangels auf der Rückseite. Wird der Originalkassenzettel nicht beigelegt dann wird die Reparatur in allen Fällen berechnet. Kostenvoranschläge sowie Reparaturen nach Ablauf der Garantiezeit sind in allen Fällen von Ihnen zu bezahlen. Zusatzhinweis servicestelle: Während der Garantiezeit können mängelaufweisende Geräte in jeder Jumbo Filiale zurückgebracht werden. Nach Ablauf der Garantiefrist werden die ayce Produkte in jeder Jumbo Filiale angenommen, damit das Produkt entsprechend geprüft werden kann. CH‐Import & Distribution exklusiv durch: Jumbo‐Markt AG, 8305 Dietlikon ...
- Seite 19 GARANTIESCHEIN Vorname Nachname Strasse/Hausnummer Telefon Postleitzahl Ort Mobil Artikelnummer Barcode (EAN) Garantie (bitte ankreuzen) Kaufbeleg Nr./Datum (Bitte ebenfalls eine Kopie des Kaufbelegs Ja Nein beifügen) Das Gerät wurde in dem folgenden Jumbo‐Filiale gekauft: Aufgetretene Mängel (bitte auflisten) (Bitte beschreiben Sie das Problem oder die Betriebsstörung Ihres Gerätes so genau wie möglich. So können wir Ihre Beschwerde schneller und effizienter bearbeiten. Eine ungenaue Beschreibung mit Begriffen wie „Gerät funktioniert nicht“ oder „Gerät ist kaputt“ kann diesen Prozess beträchtlich verlängern.) ...
- Seite 21 TECHNISCHE ZEICHNUNG...
- Seite 22 ERSATZTEILLISTE Teilebezeichnung Teilebezeichnung Schaltkasten Bremsblock Kabelhaken Bremsfeder Motor Platte Sicherungsring unterer Griff Lager Riemen Motorplatte Radabdeckung-160 Griff Einsatz der Radabdeckung-160 Clip-Scheibe Rad-160 Unterlegscheibe recher Zierblock Stecker Höhenverstellung Haken Grasfangkorb Bolzen Radabdeckung -140 Unterlegscheibe Einsatz der Radabdeckung-140 Knauf Rad-140 Griffabdeckung Gehäuse Schutzvorrichtung Wellenverbindung Griff des Grasfangkorbs...
