BEDIENUNGSHANDBUCH

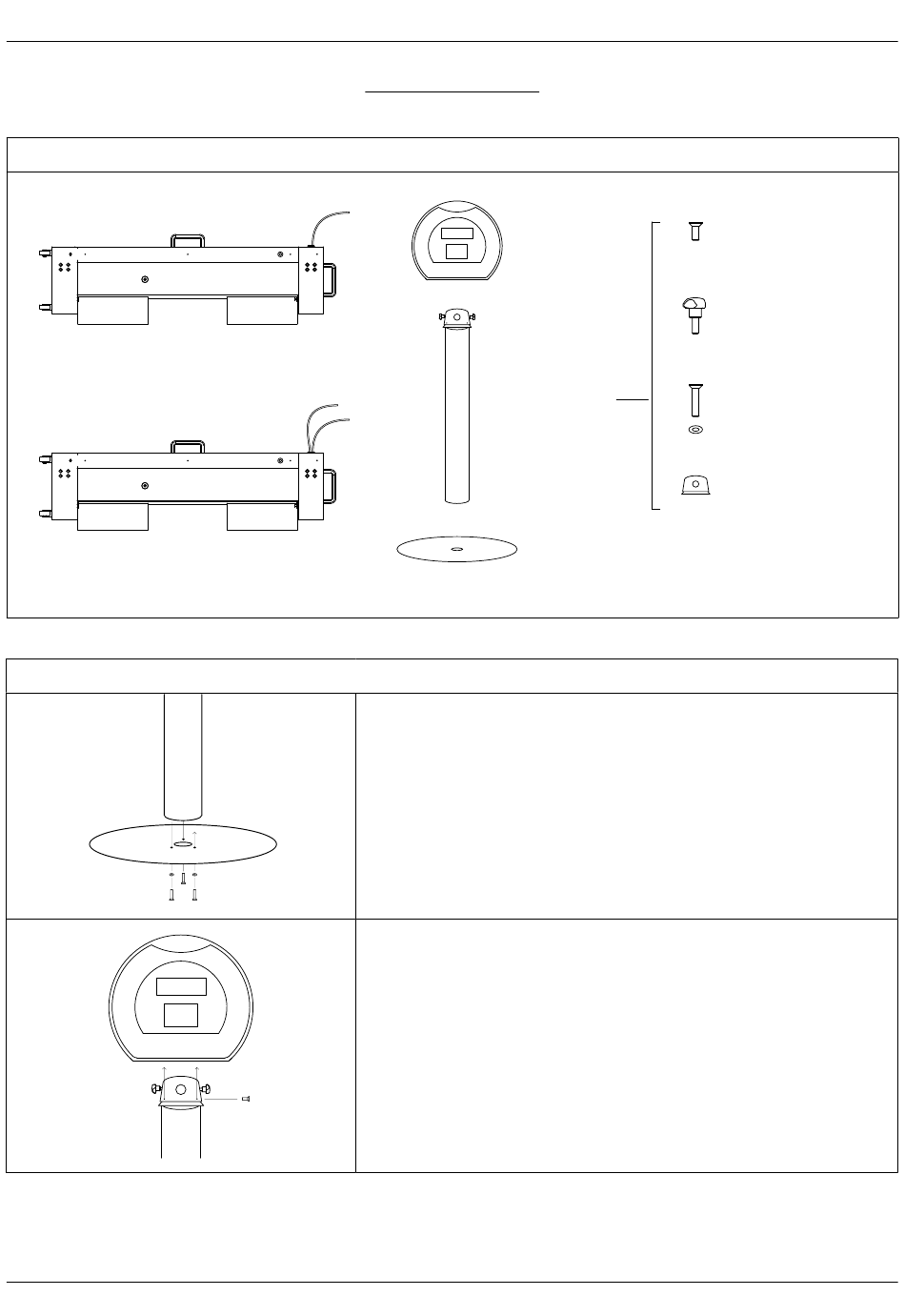

Überprüfen Sie nach dem Auspacken des Geräts die Unversehrtheit und das Vorhandensein aller Komponenten:
Überprüfung des Lieferumfangs:
x 1
RL (Plattform 1) mit 1 Kabel
x 1
RL (Plattform 2) mit zwei Kabeln
12.1 MONTAGE DE HALTERUNG FÜR DAS DISPLAY
RL (WU150) - REV.03 - 02/11/2023
DE

12. INSTALLATION

Lösen und entfernen Sie die 3 Schrauben an der Basis der Säule,
richten Sie die Löcher im Sockel mit den Löchern unter der Säule
aus und befestigen Sie sie mit den drei Schrauben.
Führen Sie das Kabel durch die Säule und befestigen Sie das
Display WU150 mit den beiden mitgelieferten kleinen Schrauben
an der Halterung oben an der Säule.
Mit den beiden Knöpfen am oberen Ende der Säule können Sie den
Winkel des Displays nach Ihren persönlichen Vorlieben einstellen.
x 1
Display
WU150
x 1
Halterung
Säule
x 1
Halterung
Basis
WUNDER SA.BI.SRL
x 2
Kleine Schrauben
für das Display
x 2
Knöpfe
x 3
Lange Schrauben
mit Unterlegscheibe
x 1
Halterung Display
x 1
Versorgung
19
