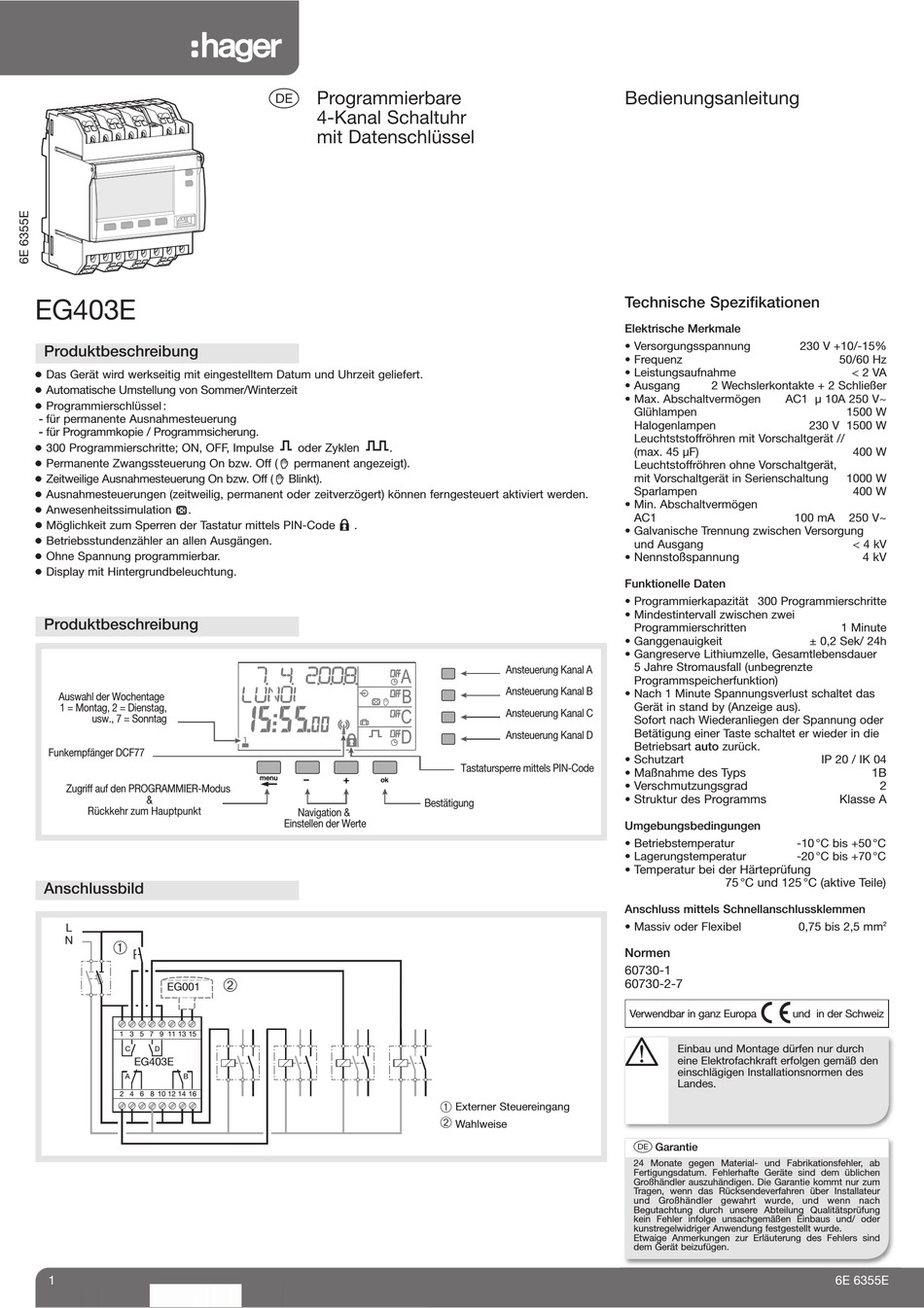

hager EG403E Bedienungsanleitung

EG403E
Produktbeschreibung
⦁ Das Gerät wird werkseitig mit eingestelltem Datum und Uhrzeit geliefert.
⦁ Automatische Umstellung von Sommer/Winterzeit
⦁ Programmierschlüssel :
- für permanente Ausnahmesteuerung
- für Programmkopie / Programmsicherung.
⦁ 300 Programmierschritte; ON, OFF, Impulse
⦁ Permanente Zwangssteuerung On bzw. Off (
⦁ Zeitweilige Ausnahmesteuerung On bzw. Off (
⦁ Ausnahmesteuerungen (zeitweilig, permanent oder zeitverzögert) können ferngesteuert aktiviert werden.
⦁ Anwesenheitssimulation .
Möglichkeit zum Sperren der Tastatur mittels PIN-Code
⦁
⦁ Betriebsstundenzähler an allen Ausgängen.
⦁ Ohne Spannung programmierbar.
⦁ Display mit Hintergrundbeleuchtung.
Produktbeschreibung
Auswahl der Wochentage
1 = Montag, 2 = Dienstag,
usw., 7 = Sonntag
Funkempfänger DCF77
Zugriff auf den PROGRAMMIER-Modus
&
Rückkehr zum Hauptpunkt
Anschlussbild
L
Œ
N
EG001
1 3 5 7 9 11 13 15
C D
EG403E
A B
2 4 6 8 10 12 14 16
1
Programmierbare
£
4-Kanal Schaltuhr
mit Datenschlüssel
oder Zyklen .
permanent angezeigt).
Blinkt).
.
menu +
ok
Navigation &
Einstellen der Werte

Ansteuerung Kanal A
Ansteuerung Kanal B
Ansteuerung Kanal C
Ansteuerung Kanal D
Tastatursperre mittels PIN-Code
Bestätigung
Œ
Externer Steuereingang

Wahlweise
Bedienungsanleitung
Technische Spezifikationen
Elektrische Merkmale
• Versorgungsspannung
• Frequenz
• Leistungsaufnahme
• Ausgang 2 Wechslerkontakte + 2 Schließer
• Max. Abschaltvermögen AC1 µ 10A 250 V
Glühlampen
Halogenlampen
Leuchtststoffröhren mit Vorschaltgerät //
(max. 45 µF)
Leuchtstoffröhren ohne Vorschaltgerät,
mit Vorschaltgerät in Serienschaltung
Sparlampen
• Min. Abschaltvermögen
AC1 100 mA
• Galvanische Trennung zwischen Versorgung
und Ausgang
• Nennstoßspannung
Funktionelle Daten
• Programmierkapazität 300 Programmierschritte
• Mindestintervall zwischen zwei
Programmierschritten
• Ganggenauigkeit
• Gangreserve Lithiumzelle, Gesamtlebensdauer
5 Jahre Stromausfall (unbegrenzte
Programmspeicherfunktion)
• Nach 1 Minute Spannungsverlust schaltet das
Gerät in stand by (Anzeige aus).
Sofort nach Wiederanliegen der Spannung oder
Betätigung einer Taste schaltet er wieder in die
Betriebsart auto zurück.
• Schutzart
• Maßnahme des Typs
• Verschmutzungsgrad
• Struktur des Programms
Umgebungsbedingungen
• Betriebstemperatur -10 °C bis +50 °C
• Lagerungstemperatur -20 °C bis +70 °C
• Temperatur bei der Härteprüfung
75 °C und 125 °C (aktive Teile)
Anschluss mittels Schnellanschlussklemmen
• Massiv oder Flexibel 0,75 bis 2,5 mm
Normen
60730-1
60730-2-7
å
Verwendbar in ganz Europa und in der Schweiz
Einbau und Montage dürfen nur durch
eine Elektrofachkraft erfolgen gemäß den
einschlägigen Installationsnormen des
Landes.
£ Garantie
24 Monate gegen Material- und Fabrikationsfehler, ab
Fertigungsdatum. Fehlerhafte Geräte sind dem üblichen
Großhändler auszuhändigen. Die Garantie kommt nur zum
Tragen, wenn das Rücksendeverfahren über Installateur
und Großhändler gewahrt wurde, und wenn nach
Begutachtung durch unsere Abteilung Qualitätsprüfung
kein Fehler infolge unsachgemäßen Einbaus und/ oder
kunstregelwidriger Anwendung festgestellt wurde.
Etwaige Anmerkungen zur Erläuterung des Fehlers sind
dem Gerät beizufügen.
230 V +10/-15%
50/60 Hz
< 2 VA
~
1500 W
230 V 1500 W
400 W
1000 W
400 W
~
250 V
< 4 kV
4 kV
1 Minute
± 0,2 Sek/ 24h
IP 20 / IK 04
1B
2
Klasse A
2
6E 6355E
