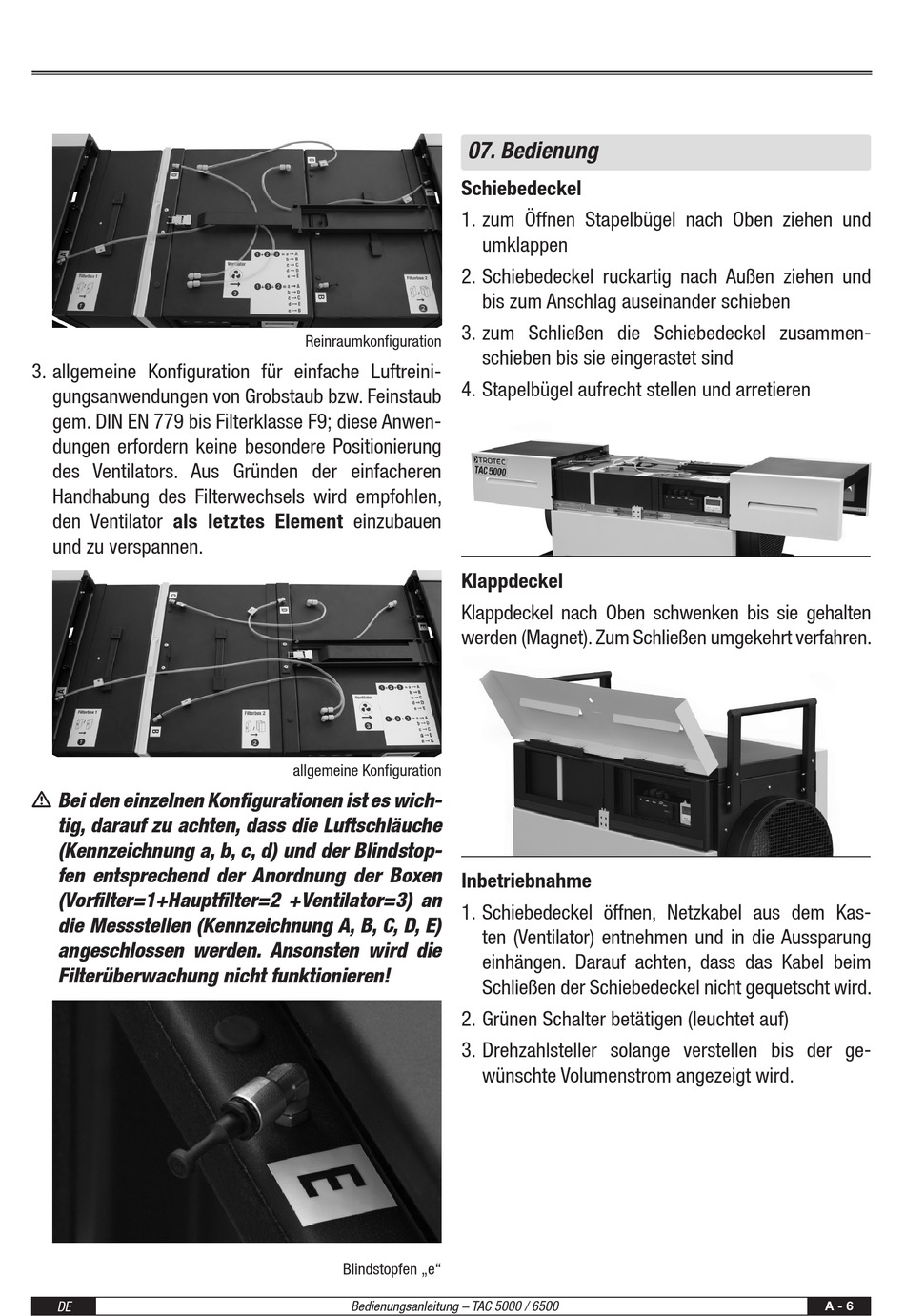

Bedienung - Trotec TAC 5000 Bedienungsanleitung

3. allgemeine Konfiguration für einfache Luftreini-
gungsanwendungen von Grobstaub bzw. Feinstaub
gem. DIN EN 779 bis Filterklasse F9; diese Anwen-
dungen erfordern keine besondere Positionierung
des Ventilators. Aus Gründen der einfacheren
Handhabung des Filterwechsels wird empfohlen,
den Ventilator als letztes Element einzubauen
und zu verspannen.
m Bei den einzelnen Konfigurationen ist es wich-
tig, darauf zu achten, dass die Luftschläuche
(Kennzeichnung a, b, c, d) und der Blindstop-
fen entsprechend der Anordnung der Boxen
(Vorfilter=1+Hauptfilter=2 +Ventilator=3) an
die Messstellen (Kennzeichnung A, B, C, D, E)
angeschlossen werden. Ansonsten wird die
Filterüberwachung nicht funktionieren!
DE
Schiebedeckel
1. zum Öffnen Stapelbügel nach Oben ziehen und
2. Schiebedeckel ruckartig nach Außen ziehen und
3. zum Schließen die Schiebedeckel zusammen-
Reinraumkonfiguration
4. Stapelbügel aufrecht stellen und arretieren
Klappdeckel
Klappdeckel nach Oben schwenken bis sie gehalten
werden (Magnet). Zum Schließen umgekehrt verfahren.
allgemeine Konfiguration
Inbetriebnahme
1. Schiebedeckel öffnen, Netzkabel aus dem Kas-
2. Grünen Schalter betätigen (leuchtet auf)
3. Drehzahlsteller solange verstellen bis der ge-
Blindstopfen „e"
Bedienungsanleitung – TAC 5000 / 6500

07. Bedienung

umklappen
bis zum Anschlag auseinander schieben
schieben bis sie eingerastet sind
ten (Ventilator) entnehmen und in die Aussparung
einhängen. Darauf achten, dass das Kabel beim
Schließen der Schiebedeckel nicht gequetscht wird.
wünschte Volumenstrom angezeigt wird.
A - 6
