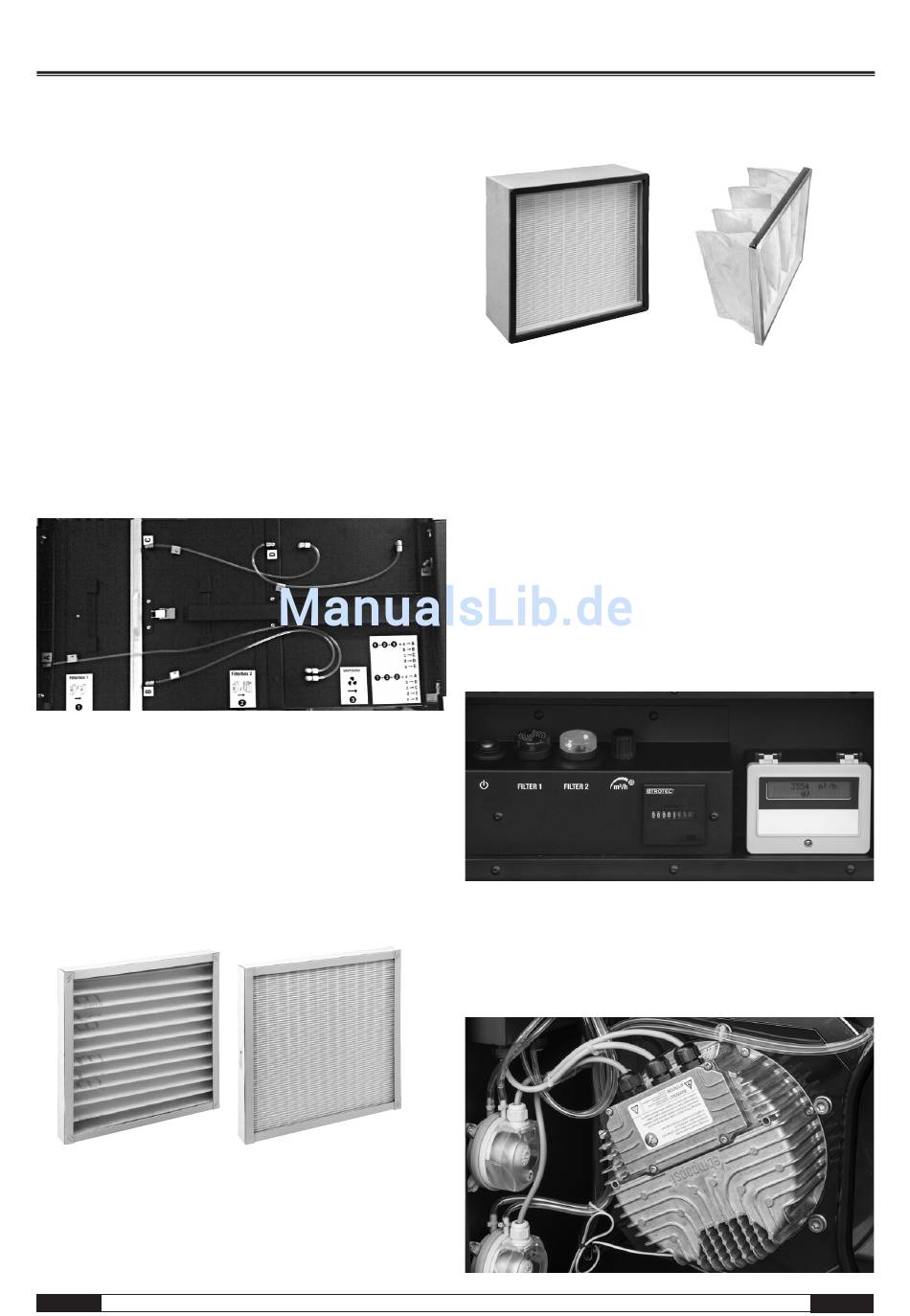

5.2 Filterboxen
Die Filterboxen können je nach Anwendung bzw. An-
forderung mit diversen Luftfiltern bestückt werden:
• Filterbox 1: Grobfilter (Z-Line G4) und/oder Feinfil-
ter (Plissee M5 ... F9)
• Filterbox 2: Schwebstofffilter (E10...H14 bzw.
Staubklasse M ... Staubklasse H)
alternativ:
• Filterbox 2: Taschenfilter (M5 bis F9), der Feinfilter
in Filterbox 1 kann dann entfallen
Die Filterboxen sind aus Aluminiumblech und pulver-
beschichtet.
Vorfilter Hauptfilter

5.3 Filterarten (nicht im Lieferumfang enthalten)

Die vorgesehenen Luftfilter sind speziell auf unsere
Geräte abgestimmt und haben, bezogen auf die geo-
metrischen Abmessungen, die größtmögliche Filter-
fläche. Dadurch wird das höchste Maß an Luftdurch-
satz und die längste Standzeit für einen sicheren
Betrieb gewährleistet.
Z-Linie-Filter G4
DE
Ventilator
Plisse-Filter M5...F9
Bedienungsanleitung – TAC 5000 / 6500
Schwebstoff-Filter E10...H14 / Staubklasse M + H
5.5 Filterüberwachung
Die Überwachung erfolgt jeweils für den Vorfilter (Fil-
terbox 1) und den Hauptfilter (Filterbox 2) über sepa-
rate Differenzdruckschalter. Diese sind in der Ventila-
torbox integriert.
Einstellwerte:
• Filter 1 = 300 Pa
• Filter 2 = 650 Pa
Der Alarm wird sowohl optisch als auch akustisch
über die Signallampen (Filter 1 und Filter 2) angezeigt.
5.6 Ventilator
Die Ventilatorbox beinhaltet:
• Ventilator, mit EC-Motor und Konstant-Volumen-
stromregelung
Taschenfilter M5...F9
