• Filterüberwachung
• Kabelfach mit Zuleitung und Netzstecker
• Bedienfeld mit Ein-/Ausschalter, Signallampen und
Drehzahlsteller
• Betriebsstundenzähler
• Flowmatic mit Display (Anzeige des Volumenstroms)

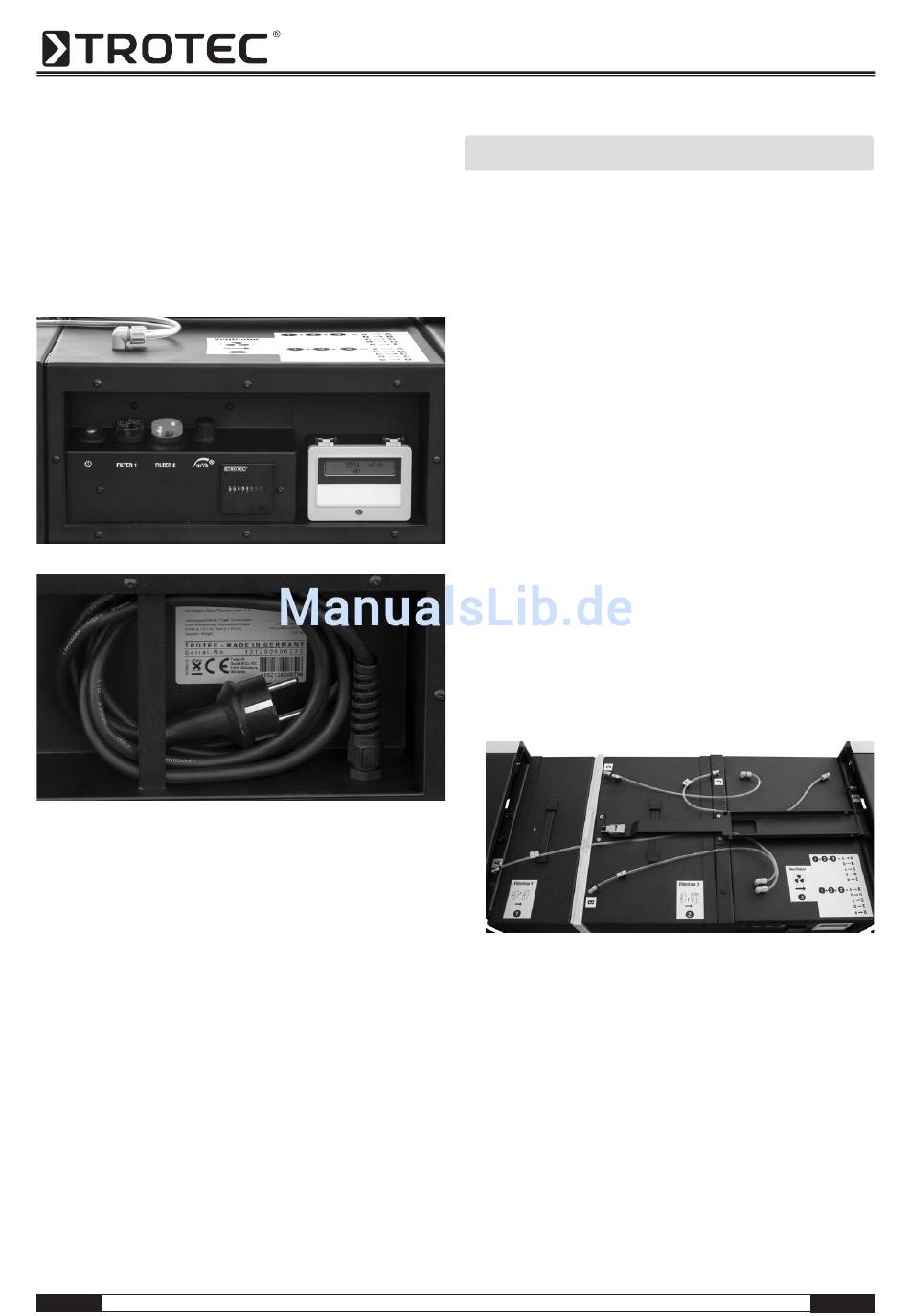

v.l.n.r. : Bedienfeld, Drehzahlsteller, Betriebsstundenzähler, Flowmatic
Kabelfach mit Zuleitung und Netzstecker
5.7 Flowmatic
Die Flowmatic ist ein konfigurierbarer Differenzdruck-
Messumformer mit Display. Dieser wertet den ge-
messenen Differenzdruck an der Einströmdüse des
Ventilators aus (= Wirkdruck). Mit dem spezifischen
Düsenfaktor (K-Wert; düsenabhängig) wird der Wirk-
druck in den Volumenstrom umgerechnet und am
Display angezeigt. Gleichzeitig wird der aktuelle Wert
an den internen Regler des Ventilators über ein Norm-
signal (0...10 V) übermittelt.
Der Regler vergleicht nun den Istwert mit dem mit-
tels des Drehzahlstellers vorgegebenen Sollwert und
gleicht die Abweichung durch Senken bzw. Anheben
der Motordrehzahl aus. Ist die Maximaldrehzahl er-
reicht und der Volumenstrom noch zu niedrig, kann
dieser nicht mehr ausgeglichen werden.
A - 5

06. Konfiguration

Dieses Gerät bietet dem Benutzer die Möglichkeit,
sowohl die Filterqualitäten als auch die Anordnung
der Filterkette entsprechend den für die Anwendung
geltenden Vorschriften und Richtlinien mit wenigen
Handgriffen anzupassen. Dabei können hierfür drei
Grundanwendungen genannt werden:
1. „Baustellenkonfiguration"
von Schwebstoffen gem. DIN EN 60335-2-69 bis
Staubklasse H; hier ist hervorzuheben, dass bei
diesen Anwendungen hauptsächlich die Filterung
von gesundheitsgefährdenden, zum Teil sogar
krebserzeugenden Staubpartikeln im Vordergrund
steht. Damit beim Absaugen derartiger Stäube
auch im Falle von Leckagen keine ungefilterte
Luft aus dem Gerät austreten kann, muss die ge-
samte Filterkette im Unterdruck betrieben werden.
Das heisst der Ventilator ist nach dem Haupt-
filter anzuordnen! Diese sind mit den gerätesei-
tigen Spannelementen zu verspannen, damit der
Schwebstofffilter während der gesamten Betriebs-
zeit austrittsseitg nicht mit belasteter Luft in Kontakt
kommt und das Risiko von Leckagen minimiert ist!
2. „Reinraumkonfiguration" mit Abscheidung von
Schwebstoffen gem. DIN EN 1822-1:1998 bis Filter-
klasse H14 (bei erheblich reduzierter Luftmenge sind
auch Filter höherer Abscheidegrade möglich); hier wird
in der Regel Luft von einem belasteten Bereich in ei-
nen reinen Bereich geführt, z. B. als Frischluftzufuhr.
Dabei fordern die geltenden Vorschriften in der Regel,
dass die gefilterte Luft nur noch mit einer sauberen
und im Überdruck betriebenen Luftleitung/-kanal in
Berührung kommen darf. Deshalb ist der Ventilator
vor dem Hauptfilter anzuordnen! Auch hier sind
diese Elemente wie unter 1. genannt zu verspannen!
Bedienungsanleitung – TAC 5000 / 6500
mit Abscheidung
Baustellenkonfiguration
DE
