Yamaha DTX720K Montageanleitung

ELECTRONIC DRUM KIT
DTX582K/DTX720K
Diese Anleitung beschreibt die Standardmontage für das elektronische Schlagzeug-Set DTX582K/DTX720K. Sie enthält die Montage und Verkabelung des Kits wie unten gezeigt.
Nachdem Sie alle beschriebenen Schritte ausgeführt haben, sind Sie bereit, das Drum-Trigger-Modul einzuschalten und zu spielen.
Die Abbildungen zeigen das Drum-Trigger-Modul DTX502.
WICHTIG
Diese Anleitung beschreibt den Vorgang der Montage eines Drum-Pad-Sets und Drum-Trigger-Moduls an einem bereits
aufgebauten Electronic Drum Rack RS502. Bevor Sie also mit den folgenden Schritten beginnen, montieren Sie Ihr RS502
wie in der zugehörigen Bedienungsanleitung beschrieben.

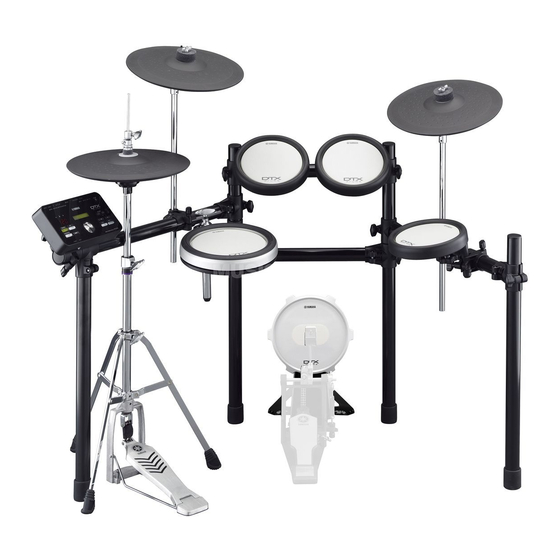

Beispiel für die Standardmontage
Becken-Pad
Tom-Pads
Real-Hi-Hat-Pad
DTX502/DTX700
Drum-Trigger-Modul
Hi-Hat-Ständer
Kick-Pad
Snare-Pad
Vorsichtsmaßnahmen
Die im Folgenden aufgeführten Vorsichtsmaßnahmen sollen sicherstellen, dass dieses elektronische Schlagzeug-Set sicher und ohne Sorge vor versehentlichen Verletzungen Ihrer oder anderer Personen
oder Beschädigung von Eigentum verwendet werden kann. Um auf die Ernsthaftigkeit und Unmittelbarkeit von Verletzungsrisiken oder der Beschädigung von Eigentum durch fehlerhafte Bedienung
hinzuweisen, sind diese Vorsichtsmaßnahmen in die Klassen WARNUNG oder VORSICHT unterteilt. Die im Zusammenhang mit Vorsichtsmaßnahmen dargelegten Anweisungen sind von extrem hoher
Bedeutung zur Gewährleistung der Sicherheit. Sie sind daher im vollen Umfang zu beachten.
* Bewahren Sie diese Montageanleitung, nachdem Sie sie gelesen haben, an einem sicheren und leicht zugänglichen Ort auf, um später darin nachschlagen zu können.
* Lesen Sie unbedingt auch die Montageanleitungen und/oder Bedienungsanleitungen für Ihre Pads und das verwendete Rack-System durch.
Die Missachtung der nachstehend beschriebenen Vorsichtsmaßnahmen
WARNUNG
kann schwere Verletzungen oder sogar den Tod zur Folge haben.
• Kleine Kinder, die dieses elektronische Schlagzeug-Set verwenden, sollten von einer
Aufsichtsperson begleitet werden, um jegliches Verletzungsrisiko zu beseitigen.
• Die Halterungen für Becken- und Tom-Pads haben scharfe Spitzen. Um Verletzungen zu
vermeiden, seien Sie daher im Umgang mit diesen Komponenten besonders vorsichtig.
• Die rutschhemmenden Füße bei Kick-Pads und Fußpedalen haben scharfe Spitzen. Um Verletzungen
zu vermeiden, seien Sie daher im Umgang mit diesen Komponenten besonders vorsichtig.
• Ziehen Sie Schrauben, Muttern und andere Befestigungen gut an, während Sie dieses elektronische
Schlagzeug-Set aufbauen. Gehen Sie außerdem langsam vor, wenn Sie Schrauben/Muttern lösen.
Wird diese Vorsichtsmaßnahme nicht beachtet, können Pads herunterfallen, oder das Rack kann
zusammenbrechen oder umstürzen und dadurch möglicherweise Verletzungen verursachen.
• Stellen Sie dieses elektronische Schlagzeug-Set nicht auf schrägem Untergrund, auf einem
instabilen Podest oder auf einer in sonstiger Weise unsicheren Fläche auf. Bei Missachtung dieser
Vorsichtsmaßnahme kann das Produkt umstürzen oder fallen, was zu Verletzungen führen kann.
• Achten Sie beim Aufstellen dieses elektronischen Schlagzeug-Sets stets darauf, dass Kabel und
Ähnliches sicher verlegt werden. Falls jemand über ein Kabel stolpert, könnte das Set umfallen
und Verletzungen verursachen.
• Unter keinen Umständen sollte dieses elektronische Schlagzeug-Set auseinandergebaut oder
verändert werden. Die Missachtung dieser Vorsichtsmaßnahme kann zu Verletzungen oder
Fehlfunktionen führen.
• Setzen Sie sich nicht auf das Rack, und stellen Sie sich nicht darauf. Dadurch könnte es umfallen
oder brechen und möglicherweise Verletzungen verursachen.
* Die technischen Daten und Beschreibungen in dieser Anleitung dienen ausschließlich zur Information.
Yamaha Corp. behält sich das Recht vor, Produkte oder technische Daten jederzeit ohne vorherige
Ankündigung zu ändern oder zu modifizieren. Da sich die technischen Daten, das Instrument und das
Zubehör von Land zu Land unterscheiden können, wenden Sie sich im Zweifelsfall an Ihrem
Yamaha-Händler.
Manual Development Department
© 2015 Yamaha Corporation
Published 12/2015 POAP*.*-**A0
Printed in Vietnam
DE
Montageanleitung
ZU86760
ACHTUNG
Legen Sie vor Beginn der Montage einen (separat erhältlichen) Schlagzeugteppich auf dem
Boden aus. Alternativ können Sie Kartonlagen von der Drum-Kit-Verpackung oder Ähnliches
auf den Boden legen, um diesen vor Beschädigung zu schützen. Dies ist besonders wichtig,
wenn Sie den Hi-Hat-Ständer HS650A und das Kick-Pad KP100 verwenden.
HINWEIS
Wenn Sie Doppelpedale verwenden und sie mit relativ großem Abstand zueinander
positionieren wollen, ordnen Sie sie bitte wie nachstehend gezeigt an.
Becken-Pad
Tom-Pad
Electronic Drum Rack
Bitte aufmerksam durchlesen, bevor Sie fortfahren.
Die Missachtung der nachstehend beschriebenen
VORSICHT
Vorsichtsmaßnahmen kann Verletzungen und/oder Beschädigung
von Eigentum zur Folge haben.
• Achten Sie beim Einstellen von Klemmen auf Ihre Finger. Sie können schnell gequetscht werden,
falls Sie bei diesem Vorgang nicht vorsichtig genug sind.
• Seien Sie vorsichtig mit den Spitzen von Halterungen, Haltearmen, Schrauben usw. Finger können
leicht durch scharfe Spitzen verletzt werden, falls mit diesen Komponenten nicht vorsichtig
umgegangen wird.
• Platzieren Sie nicht Ihre Hände oder Füße unter ein Kick-Pad oder ein Fußpedal. Dadurch kann
es zu Verletzungen kommen.
• Verwenden Sie das E-Drum-Rack nicht für die Montage akustischer Trommeln. Dadurch könnten
Klemmen brechen und die Trommeln herunterfallen, was in der Folge zu Verletzungen
führen könnte.
ACHTUNG:
Vorsichtsmaßnahmen für die Anwendung
• Fassen Sie beim Aus- oder Einstöpseln von Kabeln das Kabel stets am Stecker und nicht am Kabel selbst
an. Stellen Sie außerdem keine schweren Gegenstände auf Kabeln ab, und vermeiden Sie Berührungen
von Kabeln mit scharfen Kanten oder Ähnlichem. Bei Missachtung dieser Vorsichtsmaßnahmens kann
es zu Kabelbruch oder zur versehentlichen Trennung des Kabels kommen.
• Klettern Sie nicht auf das elektronische Schlagzeug-Set, und stellen Sie keine schweren Gegenstände
darauf ab. Die Missachtung dieser Vorsichtsmaßnahme kann zu Fehlfunktionen führen.
• Verwenden oder lagern Sie das elektronische Schlagzeug-Set nicht in sehr heißen Umgebungen (das heißt
unter direkter Sonneneinstrahlung, in unmittelbarer Nähe zu einer Heizung oder in einem geschlossenen
Fahrzeug) oder in sehr feuchten Umgebungen (etwa einem Badezimmer oder im Freien bei feuchter
Witterung). Die Missachtung dieser Vorsichtsmaßnahme kann zu Verformung und Verfärbung sowie
zu Fehlfunktionen oder Störungen führen.
• Vermeiden Sie es, das elektronische Schlagzeug-Set mit organischen Lösungsmitteln, Farbverdünner oder
Alkohol zu reinigen, da diese Substanzen zu Verformung und Verfärbung führen können. Stattdessen
empfehlen wir Ihnen, Staub mit einem weichen trockenen Tuch zu entfernen oder mit einem feuchten,
gut ausgewrungenen Tuch abzuwischen. Falls das elektronische Schlagzeug-Set stark verschmutzt ist,
wischen Sie den Schmutz mit einem Tuch ab, das mit neutralem Reinigungsmittel angefeuchtet und gut
ausgewrungen wurde. Wischen Sie die Reinigungsmittellösung anschließend mit einem wassergetränkten
und gut ausgewrungenen Tuch ab.
1 Öffnen Sie die Umverpackung und betrachten Sie deren Inhalt.
Nach dem Öffnen der Verpackungen Ihres elektronischen Schlagzeug-Sets prüfen Sie bitte, ob alle folgend aufgeführten Komponenten vorhanden sind.
Komponenten des DTX582K/DTX720K
 XP80 Snare-Pad  PCY135 Becken-Pad  RHH135 Real-
(x1) (x2) Hi-Hat-Pad (x1)
 HS650A Hi-Hat-Ständer  KP100 Kick-Pad
(x1) (x1)
 Neunkanalige Kabelpeitsche (x1)
 XP70 Tom-Pad (x3)  Klemmschraube  Montageanleitung für DTX582K/DTX720K (dieses Heft; x1)
 Bedienungsanleitung für PCY100/135/155 (x1)
(für XP70 oder XP80; x4)
 Bedienungsanleitung für RHH135 (x1)
 Bedienungsanleitung für XP70/80 (x1)
 Bedienungsanleitung KP100 (x1)
2 Montage des Electronic Drum Rack RS502
Anweisungen zur Montage Ihres Electronic Drum Rack RS502 finden Sie in der zugehörigen Bedienungsanleitung.
3 Montieren Sie die Pads und das Drum-Trigger-Modul am E-Drum-Rack.
Montage von Snare-Pad und Tom-Pads
2.
Schieben Sie das Snare-Pad auf die Snare-Halterung des
Tom-Pads
Racks. Stellen Sie sicher, dass der Stangenabschnitt
XP70
vollständig in die Montageöffnung des Snare-Pads eingeführt
ist, und ziehen Sie dann die Klemmschraube fest, um die
Pad-Position zu fixieren.
Snare-Halterung
XP80 Snare-Pad
3.
Lösen Sie die Klemmschrauben A bis D wie unten gezeigt,
um die Höhe und den Winkel des Snare-Pads einzustellen.
Sobald die richtige Position gefunden ist, ziehen Sie die

Snare-Pad Schrauben wieder gut fest, bevor Sie mit dem nächsten
Schritt fortfahren.
1.
Bringen Sie eine Klemmschraube am Snare-Pad an und ziehen
Sie sie provisorisch fest (mit fünf oder sechs Umdrehungen).
Klemmschraube (in Pfeilrichtung
festziehen)
Snare-Pad (Rückseite)
1
 Ständerfuß für  Hi-Hat-Klemme für  RS502 Electronic Drum Rack (x1)
 Bedienungsanleitung für RS502 (x1)
RHH135 (x1) RHH135 (x1)
 Stopper für PCY135  Filzscheibe für
(x 2) PCY135 (x2)
 Kabelbinder  Kabelbinder für
(x6) RHH135 (x1)
 DTX502/DTX700 Drum-Trigger-
Modul (x 1)
 Stimmschlüssel (x1)
 Netzadapter (x1)
* Wird u. U. in Ihrem Gebiet nicht
mitgeliefert. Erfragen Sie dies bitte
bei Ihrem Yamaha-Händler.
 Bedienungsanleitung
DTX502/DTX700 (x1)

Tom-Pads
1.
Bringen Sie wie beim Snare-Pad an den drei Tom-Pads
jeweils eine Klemmschraube an und ziehen Sie sie
provisorisch fest (mit fünf oder sechs Umdrehungen).
2.
Schieben Sie die einzelnen Tom-Pads auf jeweils eine der
Tom-Pad-Halterungen. Stellen Sie jeweils sicher, dass die
Snare-Pad
Haltestange vollständig in die Montageöffnung des Tom-Pads
Stangenabschnitt
eingeführt ist, und ziehen Sie dann die Klemmschraube fest,
um die Pad-Position zu fixieren.
Tom-Pad: XP70
Einführen
Klemmschraube
Klemmschraube
3.
Lösen Sie die Klemmschrauben A bis C wie unten gezeigt,
um die Höhe und den Winkel des jeweiligen Tom-Pads
einzustellen. Sobald die richtige Position gefunden ist,
ziehen Sie die Schrauben wieder gut fest, bevor Sie mit
Schraube B
dem nächsten Schritt fortfahren.
Schraube D
Schraube C
Schraube A
Schraube A
Fortsetzung nächste Seite
 Modulhalterung (x1)
* Die folgende Abbildung zeigt die
Modulhalterung des DTX502.
 Schraube für Modulhalterung
(x 2 beim DTX502 / x 4 beim
DTX700)
Stangenabschnitt
Einführen
Tom-Halterung
Schraube B
Schraube C
