Ambu aScope 4 RhinoLaryngo Intervention Bedienungsanleitung Seite 38

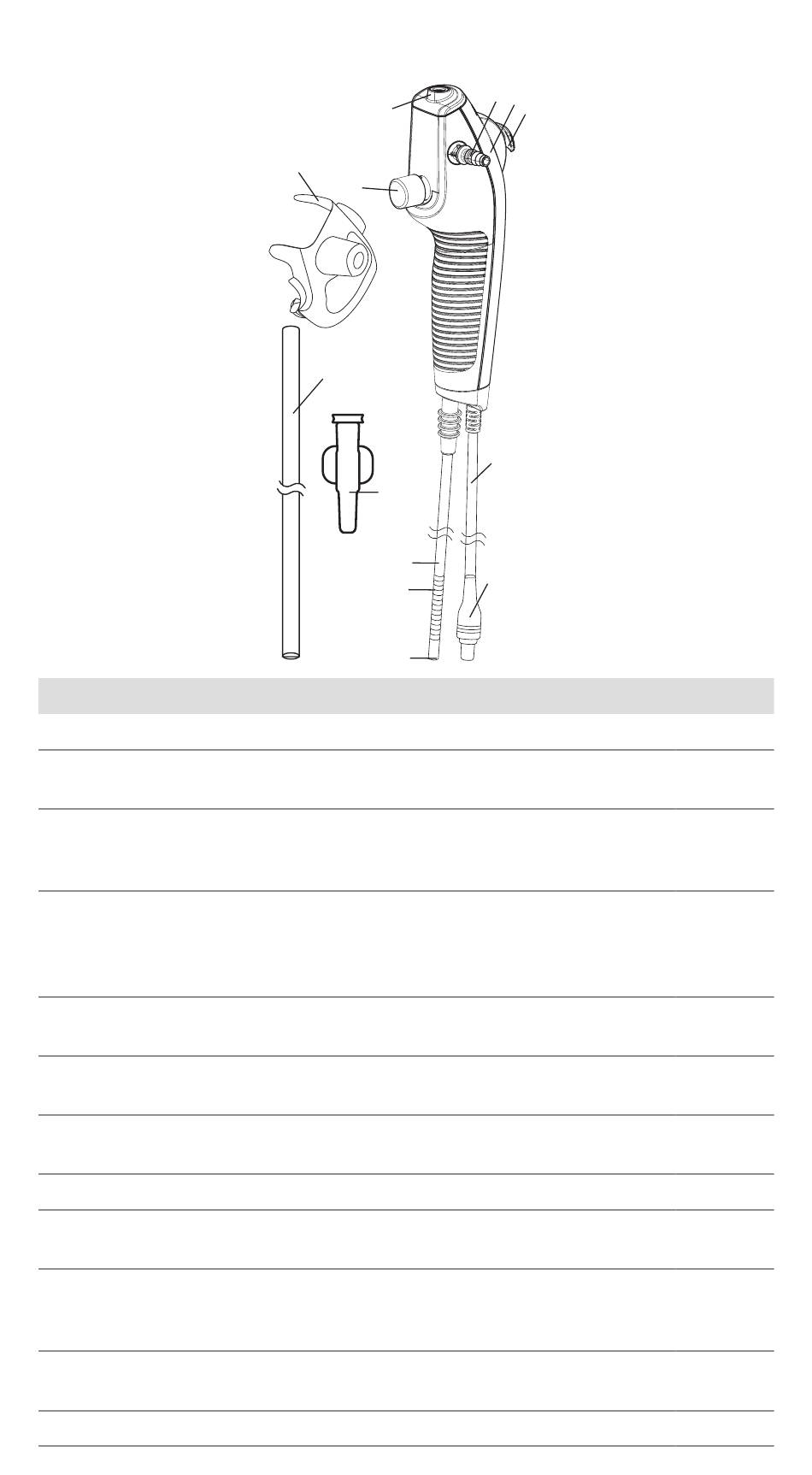

2.2. Endoskopteile
Nr. Teil
1 Griff
2 Steuerhebel
3 Arbeitskanal-anschluss
- Arbeitskanal
4 Absauganschluss
5 Absaugtaste
6 Einführungsschlauch
7 Biegbare Sektion
8 Distales Ende
6-7-8 Intubationsbereich
9 Anschluss am
Endoskopkabel
10 Endoskopkabel
38
3
11
5
12
13
6
7
8
Funktion
Geeignet für die linke und rechte Hand
Bewegt die distale Spitze in einer Ebene
nach oben oder unten
Ermöglicht das Einfüllen von Flüssigkeiten
und das Einführen von
Endoskopiezubehör
Kann für die Instillation von Flüssigkeiten,
den Absaugvorgang und das Einführen
von Endoskopiezubehör verwendet
werden.
Ermöglicht den Anschluss eines
bsaugschlauchs
Drücken, um die Absaugfunktion
zu aktivieren
Flexibler Teil zur Einführung in die
Atemwege
Beweglicher Teil
Enthält die Kamera, eine Lichtquelle
(zwei LEDs) sowie den Arbeitskanalausgang
Der gesamte Abschnitt, bestehend aus
Einführungsschlauch, biegbarer Sektion
und distalem Ende
Wird an die blaue Buchse am
Monitor angeschlossen
Überträgt das Bildsignal an den Monitor
4 1 2
10
9
Material
MABS
POM
MABS +
Silikon
PU
MABS
MABS
PU
PU
Epoxy
Siehe
oben
PVC
PVC
