6
3.1 Optionen
• Anti Stau Einheit (in Vorbereitung)
• Papierrollenhalter
• Fallschacht
• Papierrestmelder

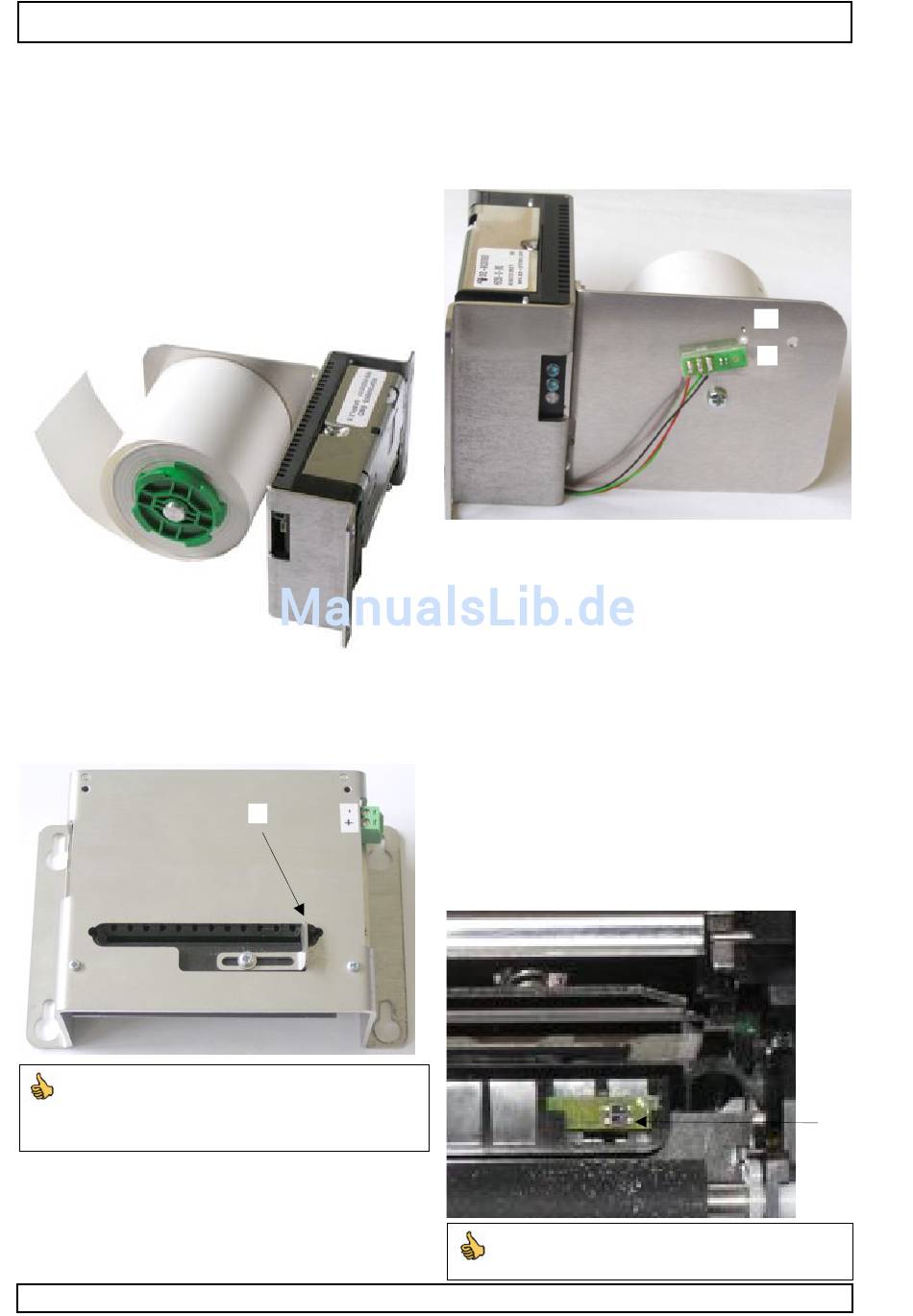

3.2 Papierrollenhalter
Der GPT-4672/4673 kann optional mit einem Papierrol-
lenhalter geliefert werden.
3.3 Einsteller Papierbreite
Einsteller zur Bedruckung von Papieren mit verschiede-
nen Breiten von 51-61 mm (2") und 60-82 mm (3").
Zum Einstellen der Papierbreite, Schraube (11) lösen
und Schieber entsprechend anpassen. Bitte achten
Sie darauf, dass hierbei das Papier nicht vom Einstel-
ler geklemmt wird, sondern frei abrollen kann.
GeBE E + F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-656-V1.3 Thermodrucker GPT-4672/4673
Layout und Funktionen
11
3.4 Papierrestmelder NPE (optional)
Der optische Sensor wird seitlich am Papierrollenhalter
mit Distanz von 0,5-1 mm zur Papierrolle angeschraubt.
Zur Erkennung des Papierrests sind 2 verschiedene
Montagepositionen (a+b) verfügbar.
Der Sensor ist mit einem Stecker auf der Platine ange-
steckt.
GPT-4673
6157M06-R
Steckerbelegung:
1 Vcc NPE1
2 Vcc NPE2
3 Signal NPE1
4 Signal NPE2
5 GND
6 GND
siehe auch Kapitel 3, seitliche Anschlüsse
3.5 Positionsmarkensensor
Erkennung von Papier mit Positionsmarken.
Durch Öffnen des Druckwerks gelangt man zum
Positionsmarkensensor (siehe Kapitel 10.3).
b)
a)
GPT-4672
JST-S03-B-XH-A
1 GND
2 Signal NPE
3 Vcc
6
