3 Layout und Funktionen
HINWEIS
Die Technik und Ausstattung des hier beschriebenen Produktes entsprechen funktionell und sicherheitstechnisch dem neue-
sten Stand nationaler und internationaler Anforderungen. Weiterentwicklungen und Verbesserungen werden laufend berück-
sichtigt. Daher können Abbildungen, Maße, technische Daten und allgemeine Inhalte, die im Folgenden aufgeführt sind, sich
durch Anpassung an neue Erkenntnisse verändern.
Diese Bedienungsanleitung soll Ihnen dabei helfen, unser nach modernster Technik entwickeltes und gefertigtes Produkt mit
seinen vielseitigen Möglichkeiten optimal und sicher zu bedienen. Bitte lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig
und bewahren Sie sie immer in der Nähe des Gerätes auf, um sie bei Bedarf schnell zur Verfügung zu haben.
Sollten Sie noch weitere Fragen haben, so wenden Sie sich bitte an unsere Mitarbeiter. Die entsprechenden Telefonnummern
bzw. E-Mail Adressen finden Sie im Kapitel "Service und Wartung".
GPT-4673
1 2
4

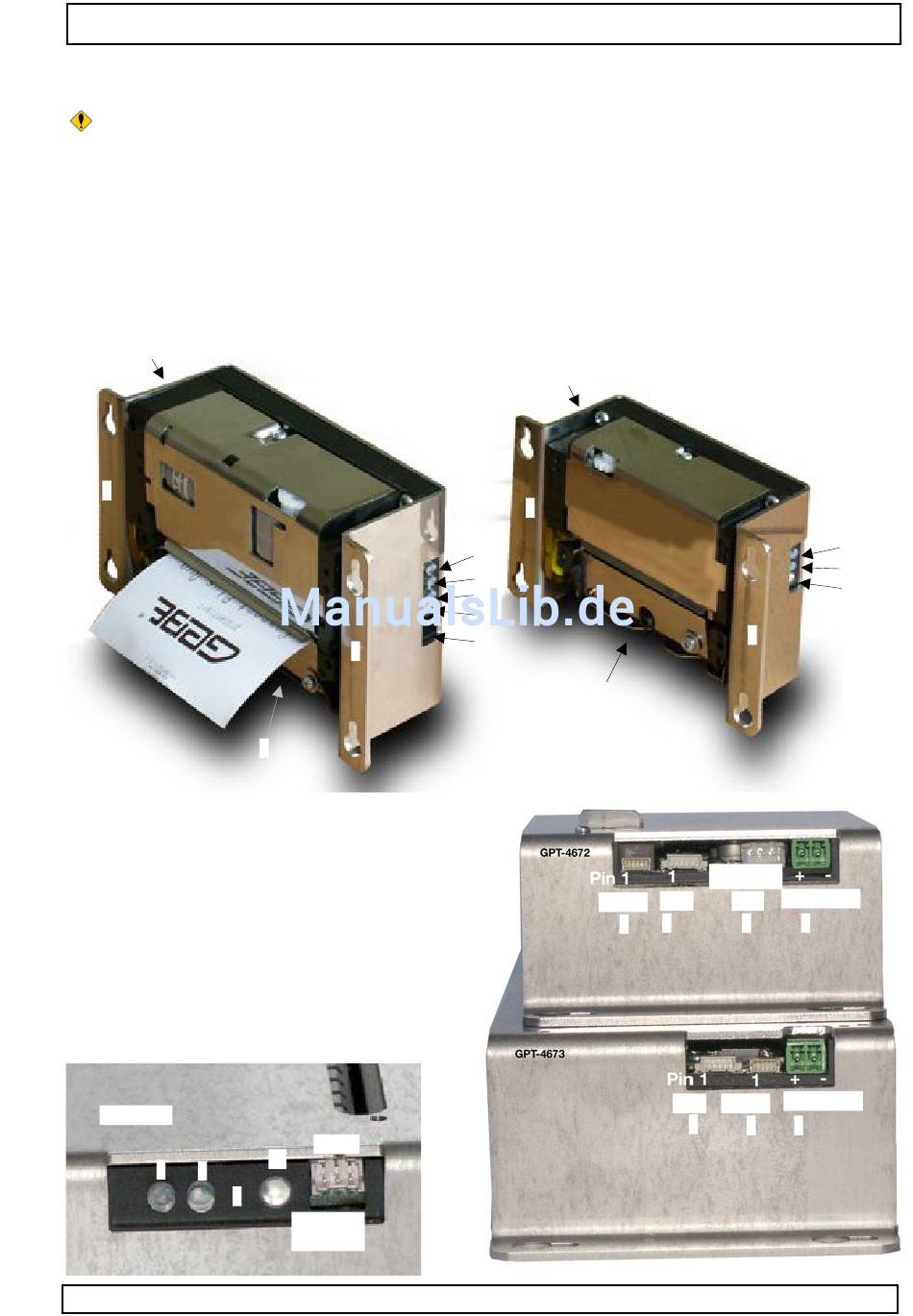

Bezeichnungen
1 Anschluss Stromversorgung
2 Anschluss USB oder RS232
3 Anschluss Papierrestmelder
4 Halteösen links
5 Halteösen rechts
6 Positionsmarkensensor
7 Testausdruck
8 Feedtaste
9 frei programmierbare Taste (Option)
10 Statusleuchte
11 Papierbreiteneinsteller
GPT-4673
7
8
9
GeBE E + F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-656-V1.3 Thermodrucker GPT-4672/4673
Layout und Funktionen
5
6
3 NPE
10
Pin: 1 3 5
2 4 6
GPT-4672
1 2 3
4
7
8
9
10
3
6
RS232 USB
2
5
Pin: 1 2 3
Pin: 1 2 3
Power 24V
NPE
2
3
1
USB RS232 Power 24V
2
2
1
5
7
8
10
