4

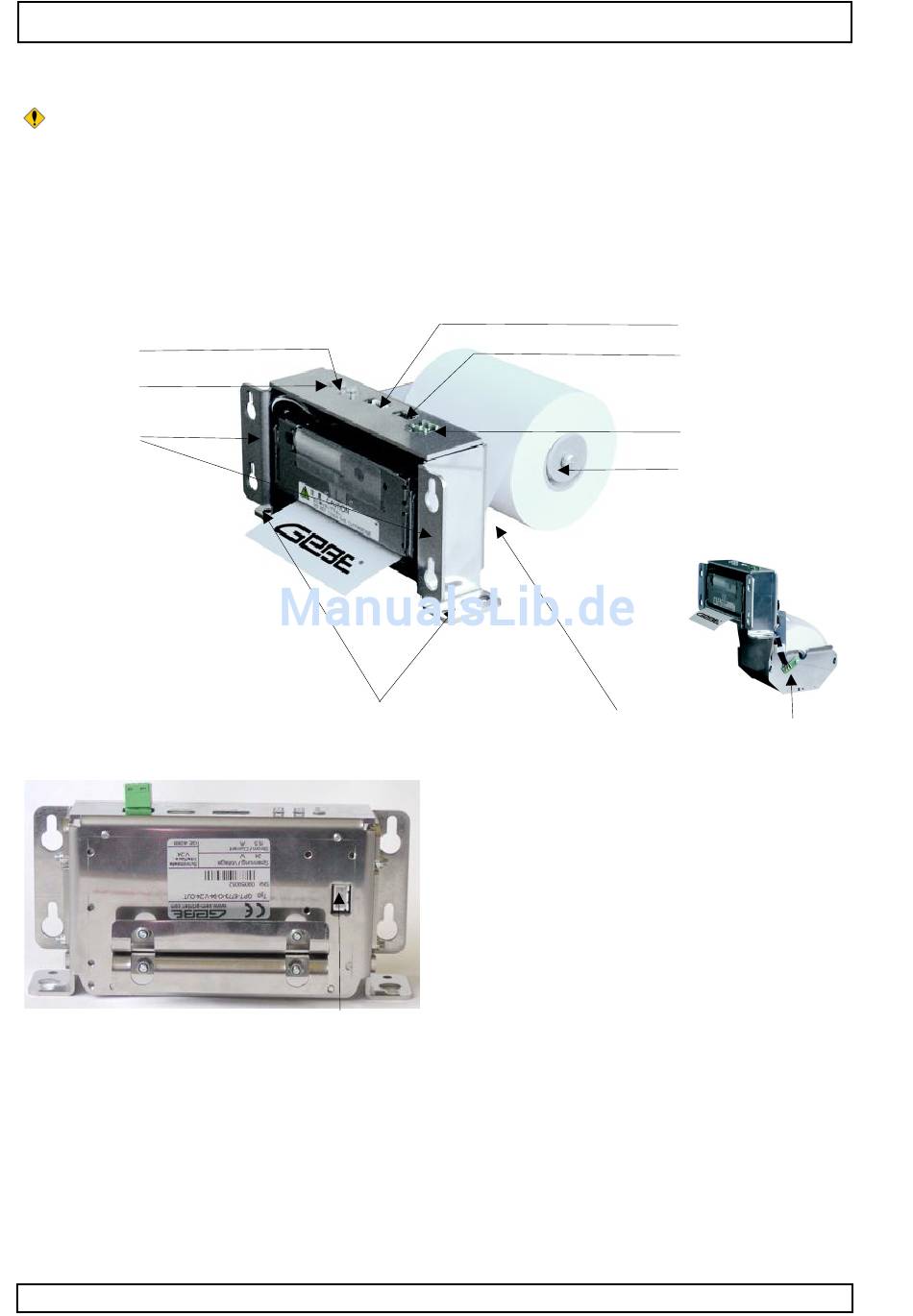

3 Layout und Funktionen
HINWEIS
Die Technik und Ausstattung des hier beschriebenen Produktes entsprechen funktionell und sicherheitstechnisch dem neue-
sten Stand nationaler und internationaler Anforderungen. Weiterentwicklungen und Verbesserungen werden laufend berück-
sichtigt. Daher können Abbildungen, Maße, technische Daten und allgemeine Inhalte, die im Folgenden aufgeführt sind, sich
durch Anpassung an neue Erkenntnisse verändern.
Diese Bedienungsanleitung soll Ihnen dabei helfen, unser nach modernster Technik entwickeltes und gefertigtes Produkt mit
seinen vielseitigen Möglichkeiten optimal und sicher zu bedienen. Bitte lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig
und bewahren Sie sie immer in der Nähe des Gerätes auf, um sie bei Bedarf schnell zur Verfügung zu haben.
Sollten Sie noch weitere Fragen haben, so wenden Sie sich bitte an unsere Mitarbeiter. Die entsprechenden Telefonnummern
bzw. E-Mail Adressen finden Sie im Kapitel "Service und Wartung".
Testausdruck 1
Feedtaste 2
Statusleuchte 3
Halteösen 4
vertikal
Papierrestmelder (optional)
Der optische Sensor (6) wird seitlich am Papierrollen-
halter mit Distanz von 0,5-1 mm zur Papierrolle ange-
schraubt.
Der Sensor ist mit einem Stecker
JST-S03-B-XH-A auf der Platine angesteckt.
Steckerbelegung
1 schwarz - 2 grün - 3 rot
GeBE E + F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-626-V1.5 Thermodrucker GPT-6772/6773
Layout und Funktionen
Halteösen 5
horizontal
4 Lieferumfang
4.1 Auspacken
Überprüfen Sie beim Auspacken, ob alle mitgelieferten
Teile komplett vorhanden und unbeschädigt sind. Achten
Sie darauf, dass Sie alle Teile aus der Verpackung he-
rausnehmen. Schadensersatzansprüche, die auf Trans-
portschäden zurückzuführen sind, können nur geltend
gemacht werden, wenn der Zustellservice unverzüglich
benachrichtigt wird. Bitte fertigen Sie einen Schadensbe-
richt an und senden diesen mit dem defekten Teil an den
Lieferanten zurück.
11
Standardausführungen der Thermodrucker
(OEM) in den Breiten 2" und 3" werden ohne Zubehör
geliefert. Zubehörteile bitte separat bestellen.
Zum Lieferumfang gehört hier die Bedienungsanleitung:
SMAN-D-626 in Deutsch bzw. das Operation Manual
SMAN-E-625 in Englisch. Im Internet sind alle aktuellen
Dokumente unter www.oem-printer.com/compact auf-
geführt.
Anwendermanuals der im Drucker eingebauten GeBE-
Thermodruckercontroller können Sie bei GeBE per
E-mail (sales.ef@gebe.net) anfordern.
10 USB Anschluss
9 Serieller Anschluss
8 Stromversorgung
7 Papierhalter H
rechts oder links
montierbar
oder
Papierhalter W Wanne
6 Papierrestmelder (optional)
