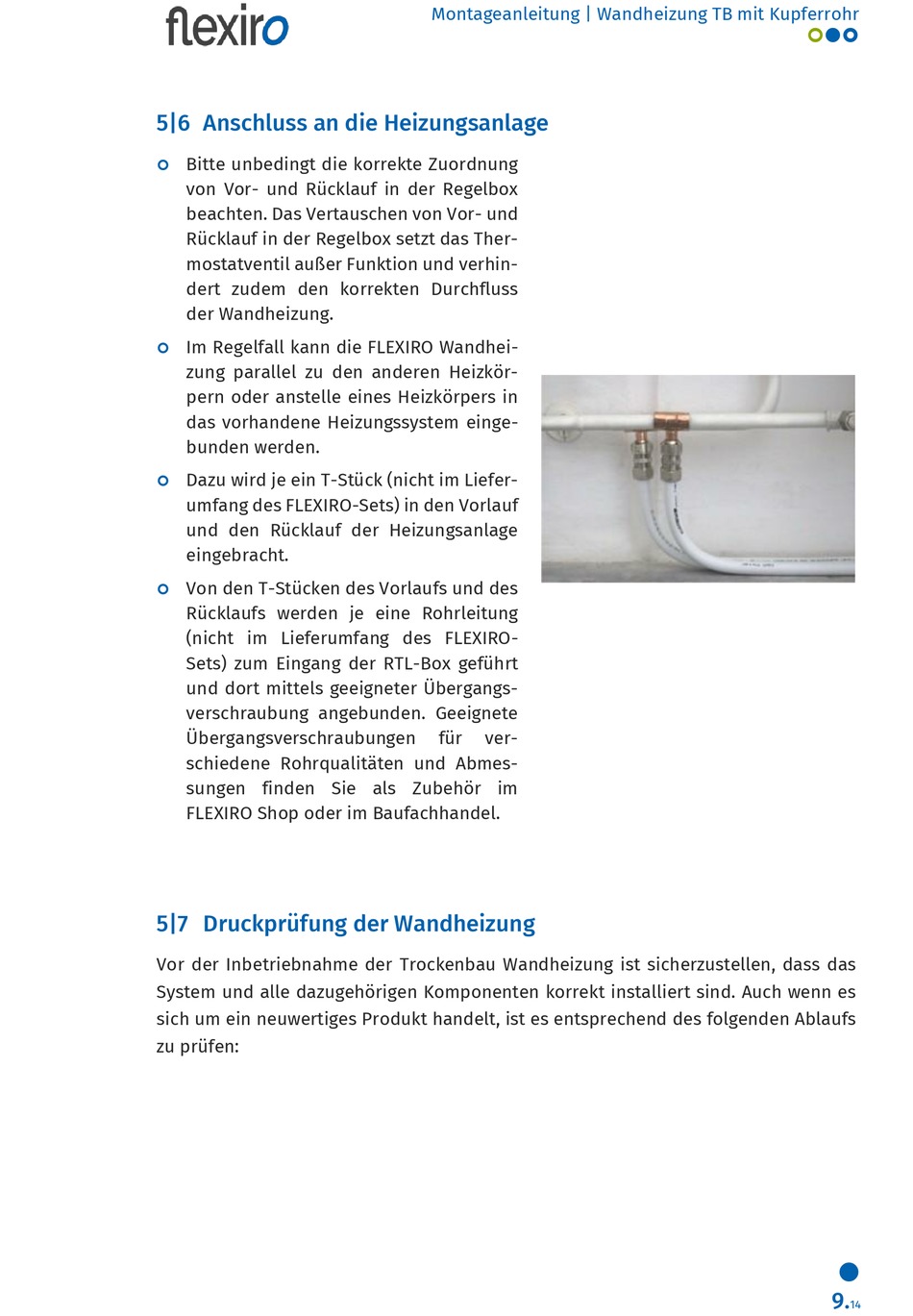

5|6 Anschluss an die Heizungsanlage

Bitte unbedingt die korrekte Zuordnung

von Vor- und Rücklauf in der Regelbox
beachten. Das Vertauschen von Vor- und
Rücklauf in der Regelbox setzt das Ther-
mostatventil außer Funktion und verhin-
dert zudem den korrekten Durchfluss
der Wandheizung.
Im Regelfall kann die FLEXIRO Wandhei-

zung parallel zu den anderen Heizkör-
pern oder anstelle eines Heizkörpers in
das vorhandene Heizungssystem einge-
bunden werden.
Dazu wird je ein T-Stück (nicht im Liefer-

umfang des FLEXIRO-Sets) in den Vorlauf
und den Rücklauf der Heizungsanlage
eingebracht.
Von den T-Stücken des Vorlaufs und des

Rücklaufs werden je eine Rohrleitung
(nicht im Lieferumfang des FLEXIRO-
Sets) zum Eingang der RTL-Box geführt
und dort mittels geeigneter Übergangs-
verschraubung angebunden. Geeignete
Übergangsverschraubungen
schiedene Rohrqualitäten und Abmes-
sungen finden Sie als Zubehör im
FLEXIRO Shop oder im Baufachhandel.
5|7 Druckprüfung der Wandheizung
Vor der Inbetriebnahme der Trockenbau Wandheizung ist sicherzustellen, dass das
System und alle dazugehörigen Komponenten korrekt installiert sind. Auch wenn es
sich um ein neuwertiges Produkt handelt, ist es entsprechend des folgenden Ablaufs
zu prüfen:
