die Rohre im Bedarfsfall auch verlängert
werden.

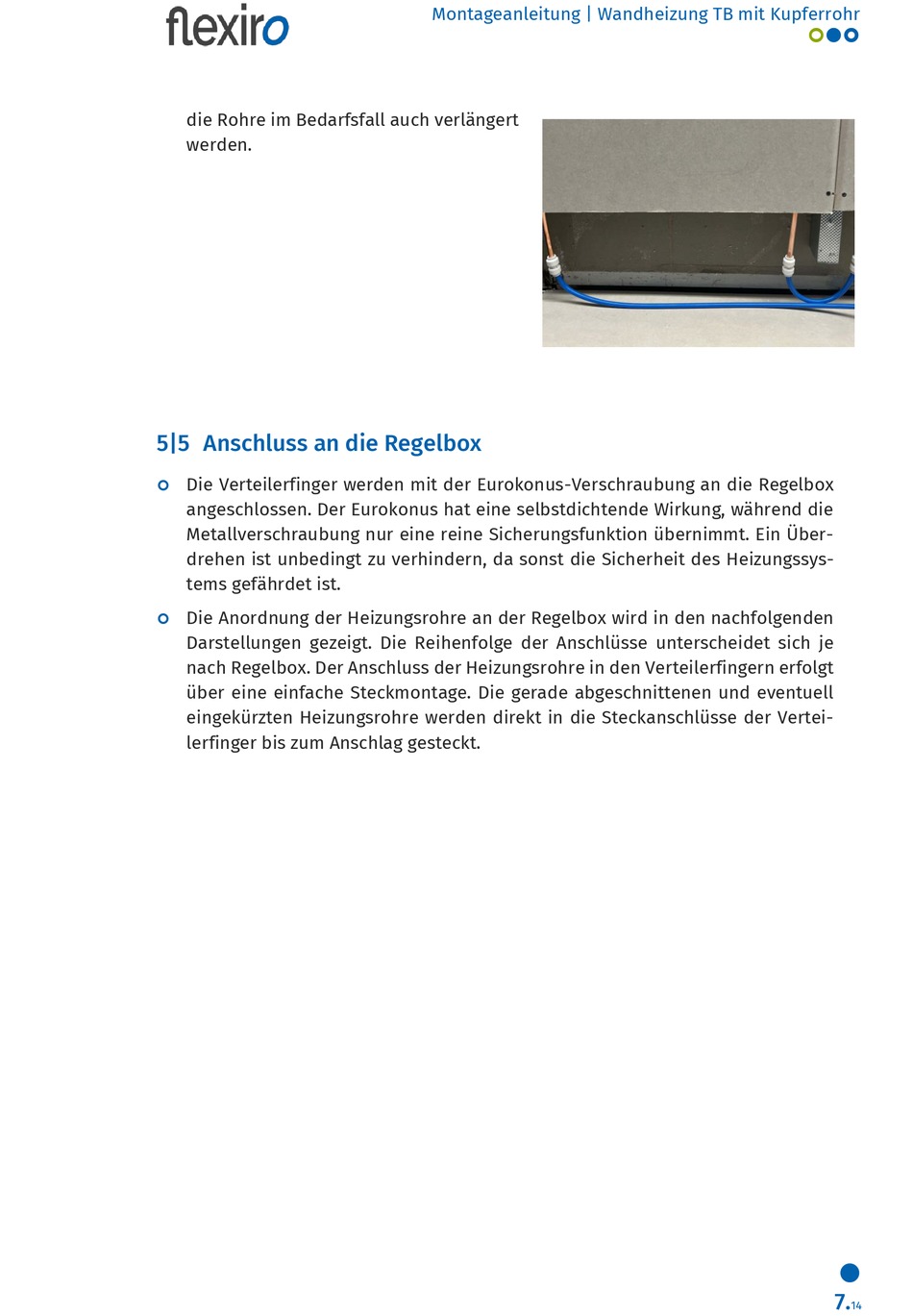

5|5 Anschluss an die Regelbox
Die Verteilerfinger werden mit der Eurokonus-Verschraubung an die Regelbox
angeschlossen. Der Eurokonus hat eine selbstdichtende Wirkung, während die
Metallverschraubung nur eine reine Sicherungsfunktion übernimmt. Ein Über-
drehen ist unbedingt zu verhindern, da sonst die Sicherheit des Heizungssys-
tems gefährdet ist.
Die Anordnung der Heizungsrohre an der Regelbox wird in den nachfolgenden
Darstellungen gezeigt. Die Reihenfolge der Anschlüsse unterscheidet sich je
nach Regelbox. Der Anschluss der Heizungsrohre in den Verteilerfingern erfolgt
über eine einfache Steckmontage. Die gerade abgeschnittenen und eventuell
eingekürzten Heizungsrohre werden direkt in die Steckanschlüsse der Vertei-
lerfinger bis zum Anschlag gesteckt.
