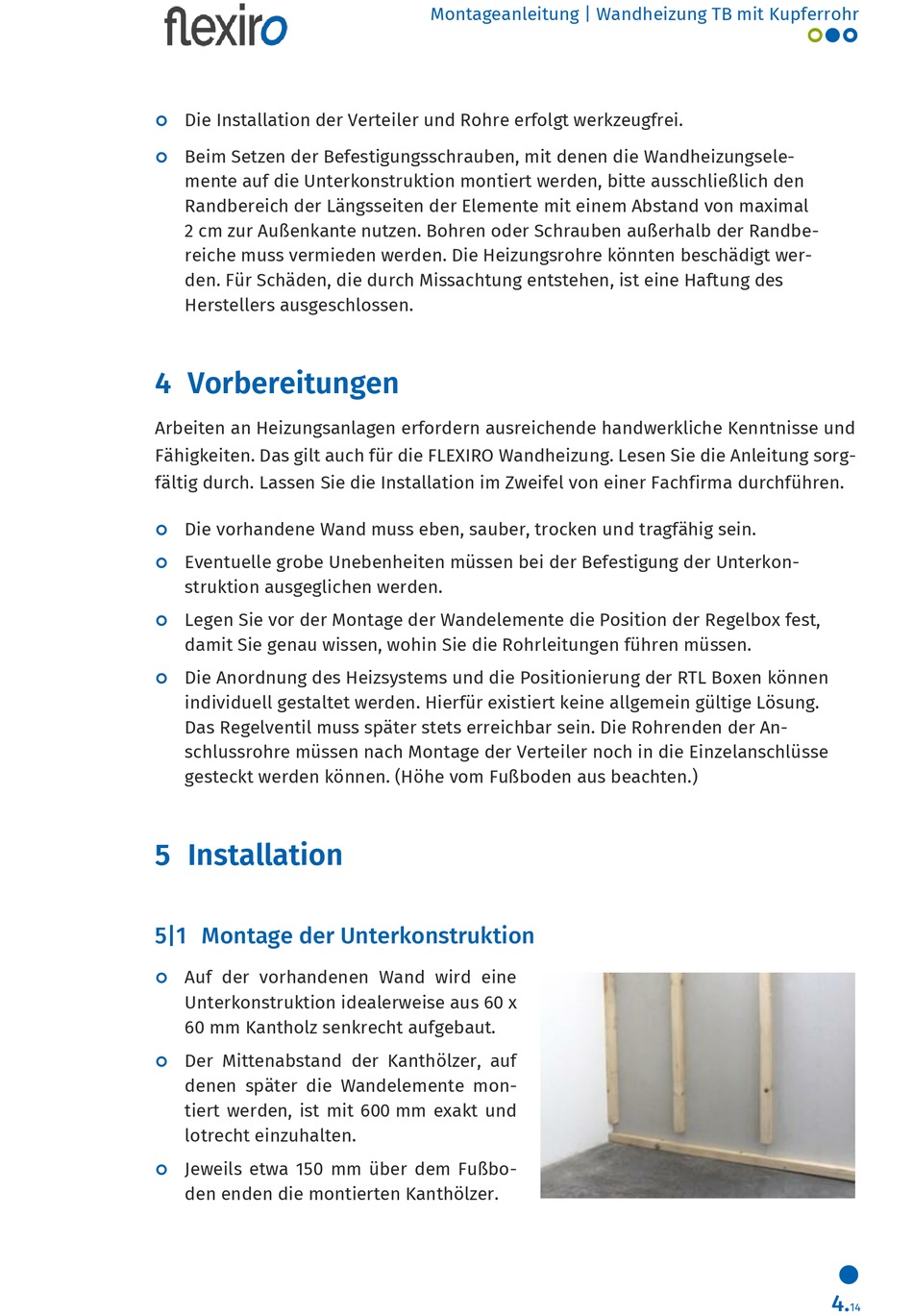

Die Installation der Verteiler und Rohre erfolgt werkzeugfrei.

Beim Setzen der Befestigungsschrauben, mit denen die Wandheizungsele-

mente auf die Unterkonstruktion montiert werden, bitte ausschließlich den
Randbereich der Längsseiten der Elemente mit einem Abstand von maximal
2 cm zur Außenkante nutzen. Bohren oder Schrauben außerhalb der Randbe-
reiche muss vermieden werden. Die Heizungsrohre könnten beschädigt wer-
den. Für Schäden, die durch Missachtung entstehen, ist eine Haftung des
Herstellers ausgeschlossen.

4 Vorbereitungen

Arbeiten an Heizungsanlagen erfordern ausreichende handwerkliche Kenntnisse und
Fähigkeiten. Das gilt auch für die FLEXIRO Wandheizung. Lesen Sie die Anleitung sorg-
fältig durch. Lassen Sie die Installation im Zweifel von einer Fachfirma durchführen.
Die vorhandene Wand muss eben, sauber, trocken und tragfähig sein.

Eventuelle grobe Unebenheiten müssen bei der Befestigung der Unterkon-

struktion ausgeglichen werden.
Legen Sie vor der Montage der Wandelemente die Position der Regelbox fest,

damit Sie genau wissen, wohin Sie die Rohrleitungen führen müssen.
Die Anordnung des Heizsystems und die Positionierung der RTL Boxen können

individuell gestaltet werden. Hierfür existiert keine allgemein gültige Lösung.
Das Regelventil muss später stets erreichbar sein. Die Rohrenden der An-
schlussrohre müssen nach Montage der Verteiler noch in die Einzelanschlüsse
gesteckt werden können. (Höhe vom Fußboden aus beachten.)

5 Installation

5|1 Montage der Unterkonstruktion

Auf der vorhandenen Wand wird eine

Unterkonstruktion idealerweise aus 60 x
60 mm Kantholz senkrecht aufgebaut.
Der Mittenabstand der Kanthölzer, auf

denen später die Wandelemente mon-
tiert werden, ist mit 600 mm exakt und
lotrecht einzuhalten.
Jeweils etwa 150 mm über dem Fußbo-

den enden die montierten Kanthölzer.
