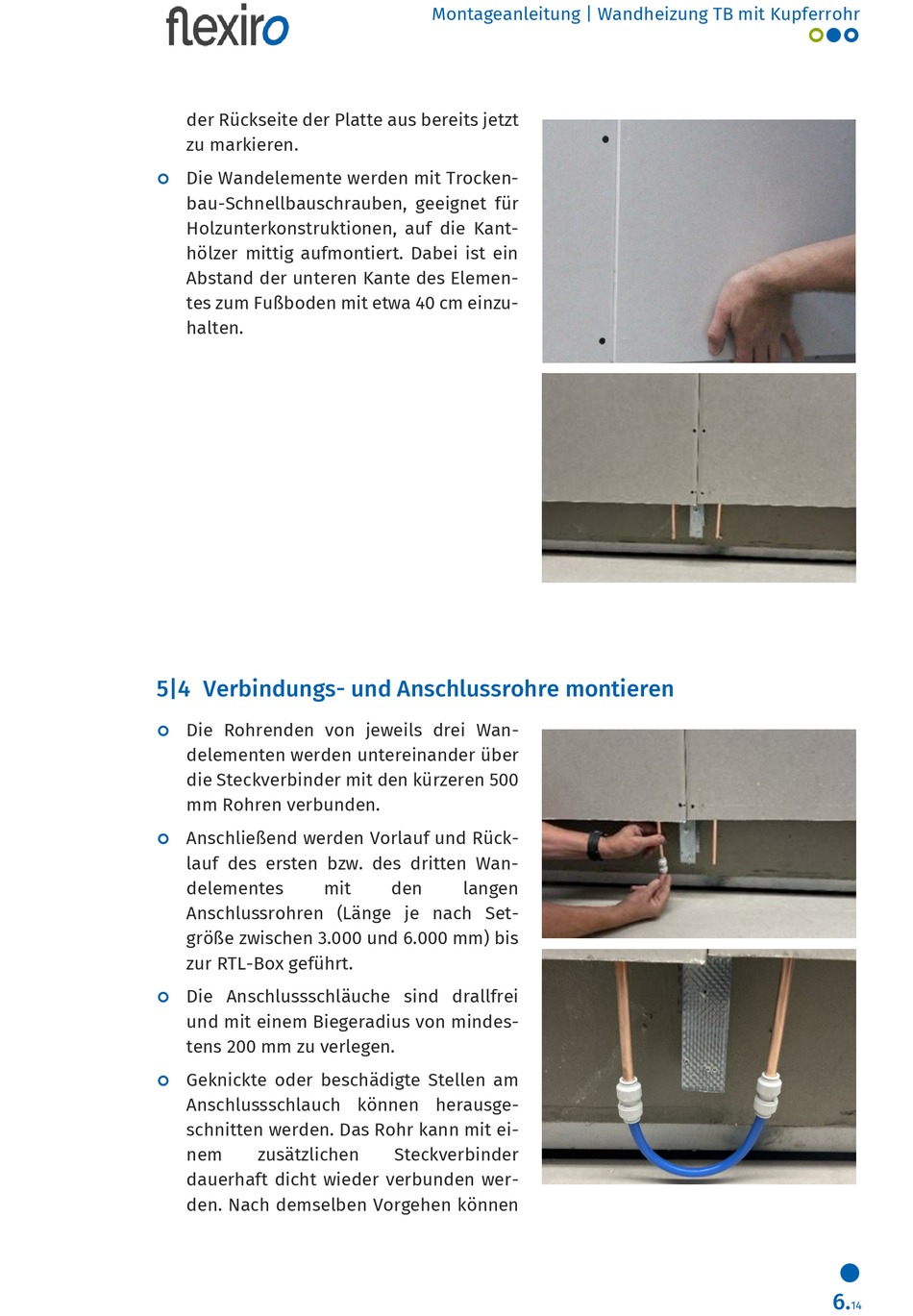

der Rückseite der Platte aus bereits jetzt
zu markieren.
Die Wandelemente werden mit Trocken-
bau-Schnellbauschrauben, geeignet für
Holzunterkonstruktionen, auf die Kant-
hölzer mittig aufmontiert. Dabei ist ein
Abstand der unteren Kante des Elemen-
tes zum Fußboden mit etwa 40 cm einzu-
halten.
5|4 Verbindungs- und Anschlussrohre montieren
Die Rohrenden von jeweils drei Wan-
delementen werden untereinander über
die Steckverbinder mit den kürzeren 500
mm Rohren verbunden.
Anschließend werden Vorlauf und Rück-
lauf des ersten bzw. des dritten Wan-
delementes
mit
Anschlussrohren (Länge je nach Set-
größe zwischen 3.000 und 6.000 mm) bis
zur RTL-Box geführt.
Die Anschlussschläuche sind drallfrei
und mit einem Biegeradius von mindes-
tens 200 mm zu verlegen.
Geknickte oder beschädigte Stellen am
Anschlussschlauch können herausge-
schnitten werden. Das Rohr kann mit ei-
nem
zusätzlichen
dauerhaft dicht wieder verbunden wer-
den. Nach demselben Vorgehen können
Montageanleitung | Wandheizung TB mit Kupferrohr
den
langen
Steckverbinder
6.
