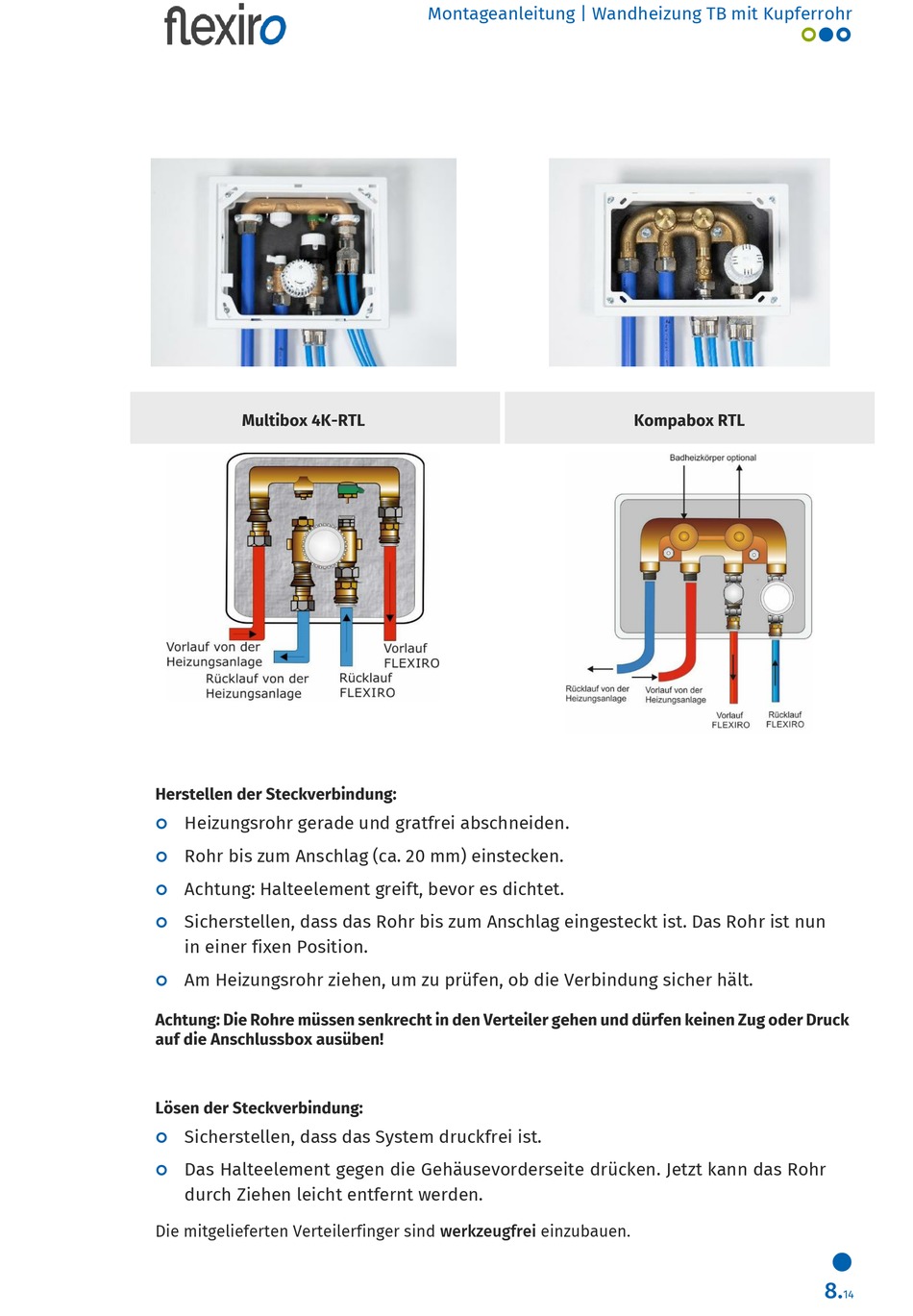

Flexiro 4K-RTL Montageanleitung Seite 8

Multibox 4K-RTL
Herstellen der Steckverbindung:
Heizungsrohr gerade und gratfrei abschneiden.

Rohr bis zum Anschlag (ca. 20 mm) einstecken.

Achtung: Halteelement greift, bevor es dichtet.

Sicherstellen, dass das Rohr bis zum Anschlag eingesteckt ist. Das Rohr ist nun

in einer fixen Position.
Am Heizungsrohr ziehen, um zu prüfen, ob die Verbindung sicher hält.

Achtung: Die Rohre müssen senkrecht in den Verteiler gehen und dürfen keinen Zug oder Druck
auf die Anschlussbox ausüben!
Lösen der Steckverbindung:
Sicherstellen, dass das System druckfrei ist.

Das Halteelement gegen die Gehäusevorderseite drücken. Jetzt kann das Rohr

durch Ziehen leicht entfernt werden.
Die mitgelieferten Verteilerfinger sind werkzeugfrei einzubauen.
Montageanleitung | Wandheizung TB mit Kupferrohr

Kompabox RTL

8.
14
