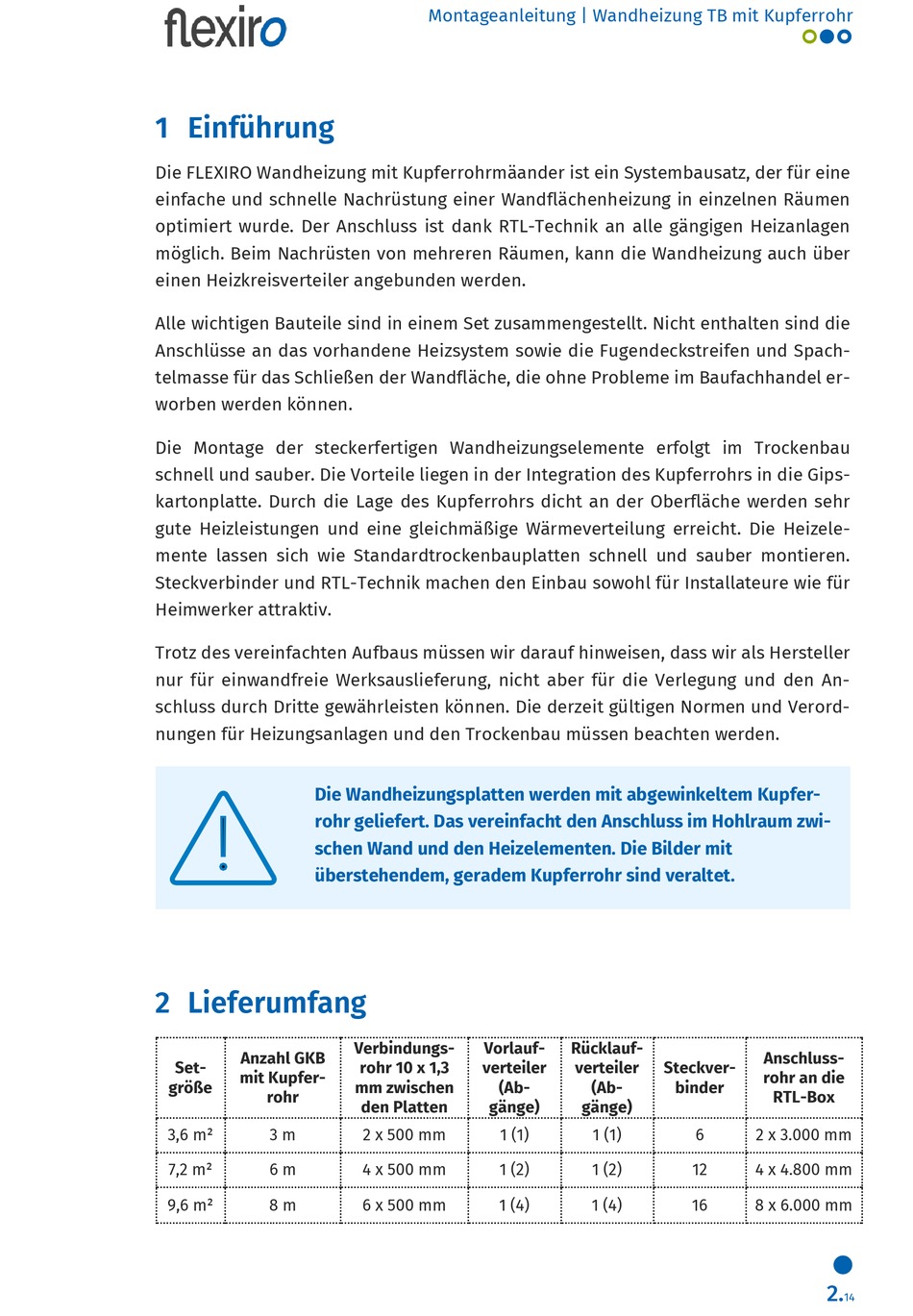

1 Einführung
Die FLEXIRO Wandheizung mit Kupferrohrmäander ist ein Systembausatz, der für eine
einfache und schnelle Nachrüstung einer Wandflächenheizung in einzelnen Räumen
optimiert wurde. Der Anschluss ist dank RTL-Technik an alle gängigen Heizanlagen
möglich. Beim Nachrüsten von mehreren Räumen, kann die Wandheizung auch über
einen Heizkreisverteiler angebunden werden.
Alle wichtigen Bauteile sind in einem Set zusammengestellt. Nicht enthalten sind die
Anschlüsse an das vorhandene Heizsystem sowie die Fugendeckstreifen und Spach-
telmasse für das Schließen der Wandfläche, die ohne Probleme im Baufachhandel er-
worben werden können.
Die Montage der steckerfertigen Wandheizungselemente erfolgt im Trockenbau
schnell und sauber. Die Vorteile liegen in der Integration des Kupferrohrs in die Gips-
kartonplatte. Durch die Lage des Kupferrohrs dicht an der Oberfläche werden sehr
gute Heizleistungen und eine gleichmäßige Wärmeverteilung erreicht. Die Heizele-
mente lassen sich wie Standardtrockenbauplatten schnell und sauber montieren.
Steckverbinder und RTL-Technik machen den Einbau sowohl für Installateure wie für
Heimwerker attraktiv.
Trotz des vereinfachten Aufbaus müssen wir darauf hinweisen, dass wir als Hersteller
nur für einwandfreie Werksauslieferung, nicht aber für die Verlegung und den An-
schluss durch Dritte gewährleisten können. Die derzeit gültigen Normen und Verord-
nungen für Heizungsanlagen und den Trockenbau müssen beachten werden.
Die Wandheizungsplatten werden mit abgewinkeltem Kupfer-
rohr geliefert. Das vereinfacht den Anschluss im Hohlraum zwi-
schen Wand und den Heizelementen. Die Bilder mit
überstehendem, geradem Kupferrohr sind veraltet.
2 Lieferumfang
Anzahl GKB
Set-
mit Kupfer-
größe
rohr
3,6 m²
3 m
7,2 m²
6 m
9,6 m²
8 m
Montageanleitung | Wandheizung TB mit Kupferrohr
Verbindungs-
Vorlauf-
rohr 10 x 1,3
verteiler
mm zwischen
(Ab-
den Platten
gänge)
2 x 500 mm
1 (1)
4 x 500 mm
1 (2)
6 x 500 mm
1 (4)
Rücklauf-
verteiler
Steckver-
(Ab-
binder
gänge)
1 (1)
6
1 (2)
12
1 (4)
16
Anschluss-
rohr an die
RTL-Box
2 x 3.000 mm
4 x 4.800 mm
8 x 6.000 mm
2.
