3.1. Betriebsart X.21
3.1.1. X.21 Adapter

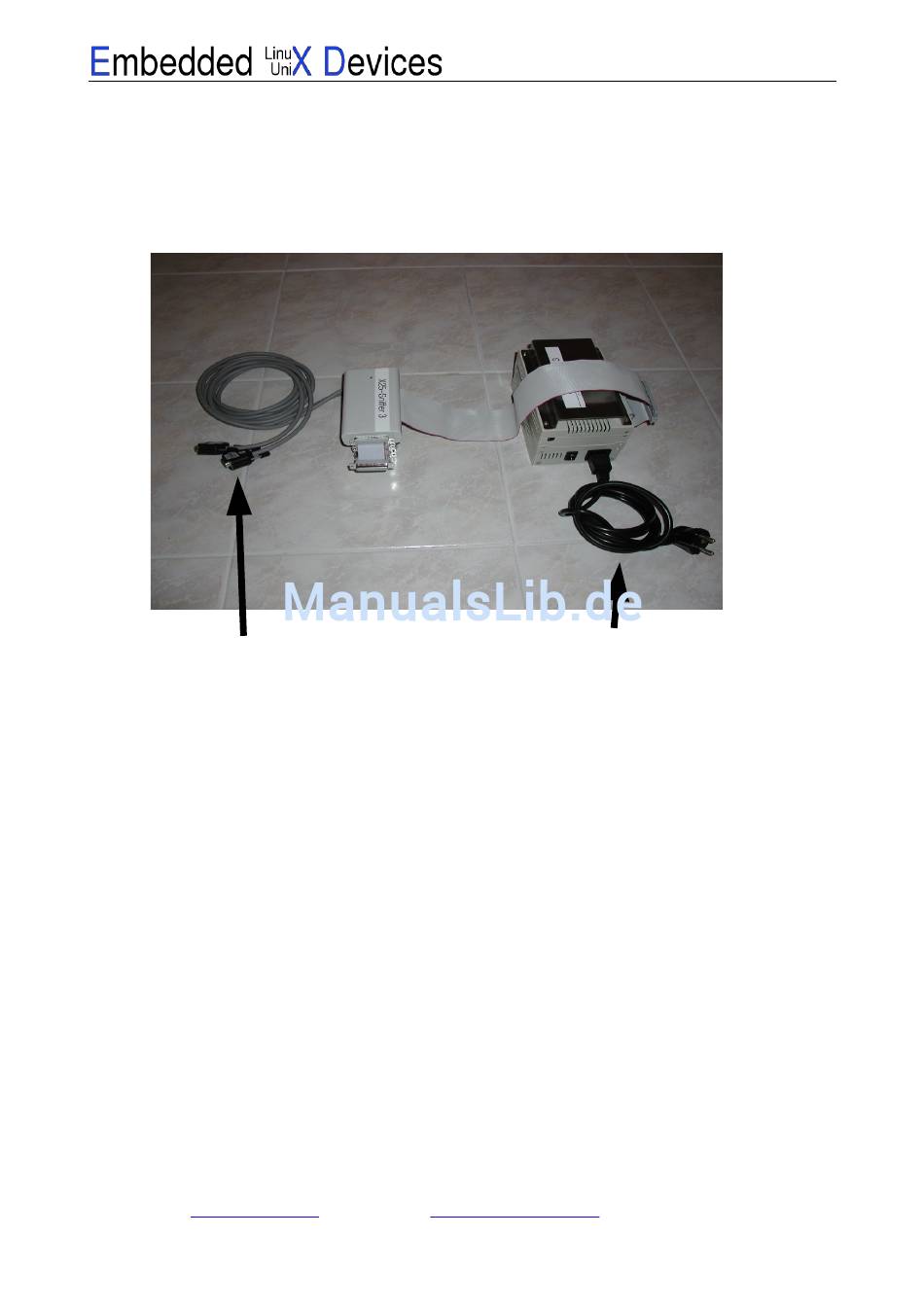

Um Daten einer X.21 Leitung aufzeichnen zu können, ist der X25-Sniffer wie in der nachfolgenden
Darstellung gezeigt zusammenzufügen.
X.21 Anschlüsse (werden in die Leitung
zwischen Modem und PAD geschaltet)
Abbildung : X21-Adapter
3.1.2. X.21 Aufzeichnung starten und beenden
Nachdem Sie die beiden 15-poligen Stecker (einmal männlich und einmal weiblich) an einer beliebigen Stelle
in die Modem-PAD-Verbindung angeschlossen haben, verbinden Sie den X.25 Sniffer mit 230 VAC und
schalten den Netzschalter ein. Die Aufzeichnung startet automatisch nach circa einer Minute.
Der X25 Sniffer kann auf einer zweikanaligen Datenleitung mehrere Wochen lang aufzeichnen. Nach dem
die Aufzeichnung beendet ist, schalten Sie den X25-Sniffer aus, trennen ihn von der Modem-PAD-
Verbindung und von 220 VAC und verpacken den X25-Sniffer im Transportkoffer.
3.1.3. X.21 Daten
Beispiel einer X25(X.21) Aufzeichnung:
07.Aug.04 16:20:04.305 -> (20) INFO 3 3
L7-A > e3 0a ff 1c 89 29 ff dc a5 54 ff < TFN=227 CRC=ca56 LGE=10
KDO
: Generalabfrage
07.Aug.04 16:20:04.317 -> (20) INFO 3 4
L7-B > e3 0a ff 1c 89 29 ff dc a5 54 ff < TFN=227 CRC=ca56 LGE=10
KDO
: Generalabfrage
07.Aug.04 16:20:04.330 -> ( 4) RR
07.Aug.04 16:20:04.334 -> ( 4) RR
07.Aug.04 16:20:04.393 <- (21) INFO 5 5
L7-A > f1 0b 7f dc a5 54 ff 1c 89 29 ff 04 < TFN=241 CRC=4808 LGE=11
MLDG : Kommandoquittung
07.Aug.04 16:20:04.396 <- (21) INFO 5 6
L7-B > f1 0b 7f dc a5 54 ff 1c 89 29 ff 04 < TFN=241 CRC=4808 LGE=11
EXD
, Heimo Schön, Ganabachgasse 19, A-2630 TERNITZ
© 2003-2005 by
http://www.exd.at
Tel.: +43 (676) 316 34 72
LCN:1 DATA 1
[AO_S:255 LANS:255]
LCN:2 DATA 0
[AO_S:255 LANS:255]
4
5
LCN:1 DATA 2
[LANS:255 AO_S:255]
LCN:2 DATA 7
heimo.schoen@gmx.at
Fax: +43 (0)820 55585 4796
230 Volt Versorgung
>03 66 10 01 22 < be30
>03 68 10 02 0c < 39ce
>01 81 < 831e
>01 a1 < a21c
>01 aa 10 01 42 < 3f61
ACK
>01 ac 10 02 e0 < 979e
http://exd.at
Datum : 06.06.2005
Version : 2.05
Seite : 7/35
