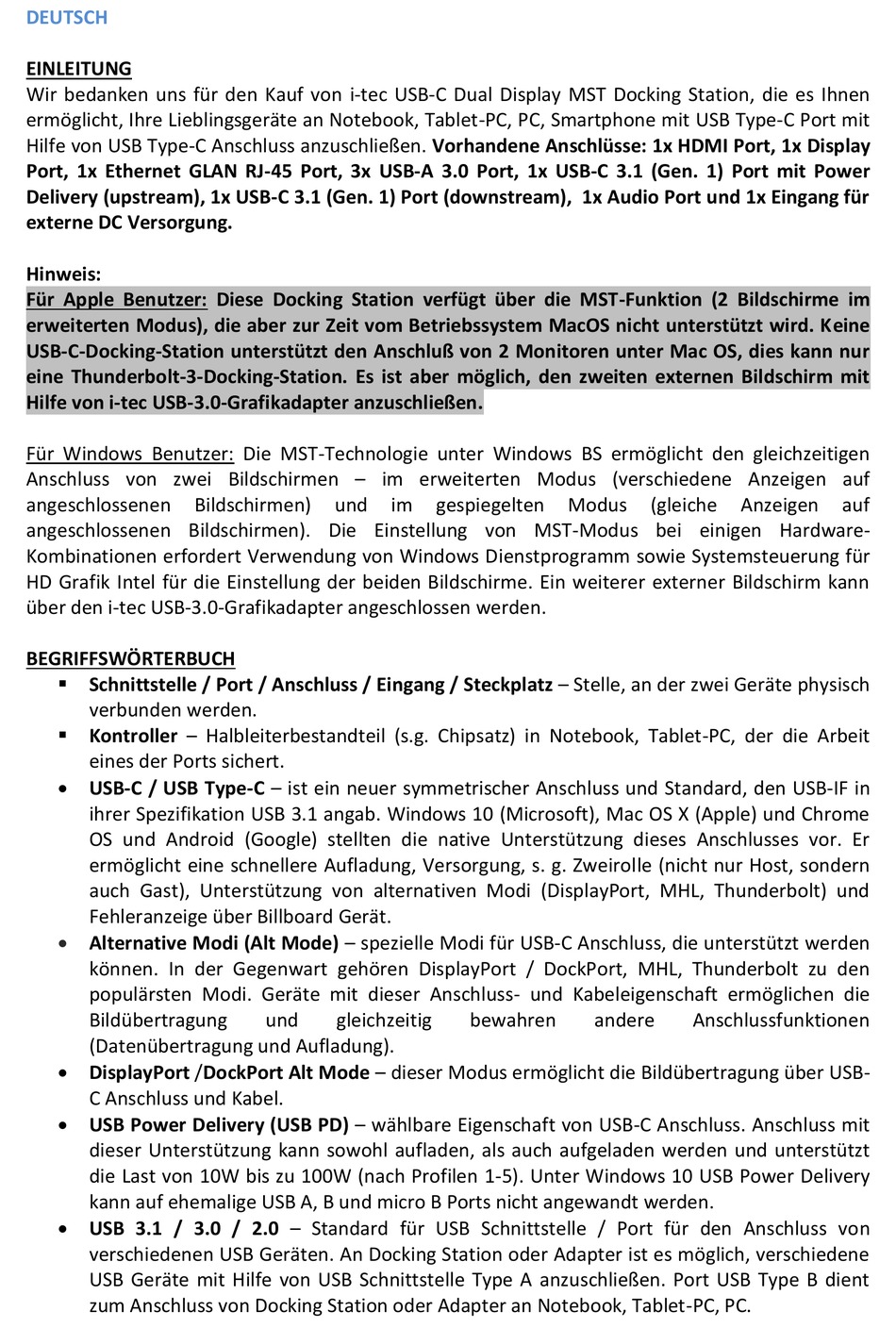

DEUTSCH
EINLEITUNG
Wir bedanken uns für den Kauf von i-tec USB-C Dual Display MST Docking Station, die es Ihnen
ermöglicht, Ihre Lieblingsgeräte an Notebook, Tablet-PC, PC, Smartphone mit USB Type-C Port mit
Hilfe von USB Type-C Anschluss anzuschließen. Vorhandene Anschlüsse: 1x HDMI Port, 1x Display
Port, 1x Ethernet GLAN RJ-45 Port, 3x USB-A 3.0 Port, 1x USB-C 3.1 (Gen. 1) Port mit Power
Delivery (upstream), 1x USB-C 3.1 (Gen. 1) Port (downstream), 1x Audio Port und 1x Eingang für
externe DC Versorgung.
Hinweis:
Für Apple Benutzer: Diese Docking Station verfügt über die MST-Funktion (2 Bildschirme im
erweiterten Modus), die aber zur Zeit vom Betriebssystem MacOS nicht unterstützt wird. Keine
USB-C-Docking-Station unterstützt den Anschluß von 2 Monitoren unter Mac OS, dies kann nur
eine Thunderbolt-3-Docking-Station. Es ist aber möglich, den zweiten externen Bildschirm mit
Hilfe von i-tec USB-3.0-Grafikadapter anzuschließen.
Für Windows Benutzer: Die MST-Technologie unter Windows BS ermöglicht den gleichzeitigen
Anschluss von zwei Bildschirmen – im erweiterten Modus (verschiedene Anzeigen auf
angeschlossenen Bildschirmen)
angeschlossenen Bildschirmen). Die Einstellung von MST-Modus bei einigen Hardware-
Kombinationen erfordert Verwendung von Windows Dienstprogramm sowie Systemsteuerung für
HD Grafik Intel für die Einstellung der beiden Bildschirme. Ein weiterer externer Bildschirm kann
über den i-tec USB-3.0-Grafikadapter angeschlossen werden.
BEGRIFFSWÖRTERBUCH
 Schnittstelle / Port / Anschluss / Eingang / Steckplatz – Stelle, an der zwei Geräte physisch
verbunden werden.
 Kontroller – Halbleiterbestandteil (s.g. Chipsatz) in Notebook, Tablet-PC, der die Arbeit
eines der Ports sichert.
 USB-C / USB Type-C – ist ein neuer symmetrischer Anschluss und Standard, den USB-IF in
ihrer Spezifikation USB 3.1 angab. Windows 10 (Microsoft), Mac OS X (Apple) und Chrome
OS und Android (Google) stellten die native Unterstützung dieses Anschlusses vor. Er
ermöglicht eine schnellere Aufladung, Versorgung, s. g. Zweirolle (nicht nur Host, sondern
auch Gast), Unterstützung von alternativen Modi (DisplayPort, MHL, Thunderbolt) und
Fehleranzeige über Billboard Gerät.

Alternative Modi (Alt Mode) – spezielle Modi für USB-C Anschluss, die unterstützt werden
können. In der Gegenwart gehören DisplayPort / DockPort, MHL, Thunderbolt zu den
populärsten Modi. Geräte mit dieser Anschluss- und Kabeleigenschaft ermöglichen die
Bildübertragung
(Datenübertragung und Aufladung).
 DisplayPort /DockPort Alt Mode – dieser Modus ermöglicht die Bildübertragung über USB-
C Anschluss und Kabel.
 USB Power Delivery (USB PD) – wählbare Eigenschaft von USB-C Anschluss. Anschluss mit
dieser Unterstützung kann sowohl aufladen, als auch aufgeladen werden und unterstützt
die Last von 10W bis zu 100W (nach Profilen 1-5). Unter Windows 10 USB Power Delivery
kann auf ehemalige USB A, B und micro B Ports nicht angewandt werden.
 USB 3.1 / 3.0 / 2.0 – Standard für USB Schnittstelle / Port für den Anschluss von
verschiedenen USB Geräten. An Docking Station oder Adapter ist es möglich, verschiedene
USB Geräte mit Hilfe von USB Schnittstelle Type A anzuschließen. Port USB Type B dient
zum Anschluss von Docking Station oder Adapter an Notebook, Tablet-PC, PC.
