Aansluiting / ingebruikname
• Steek de radiogestuurde schakelbare contactdoos in een correct geaarde contactdoos (wandstop-
contact) van het openbare elektriciteitsnet.
Voor buitengebruik moet het gebruikte netspanningscontact minstens voldoen aan beveiligingstype
IP44.

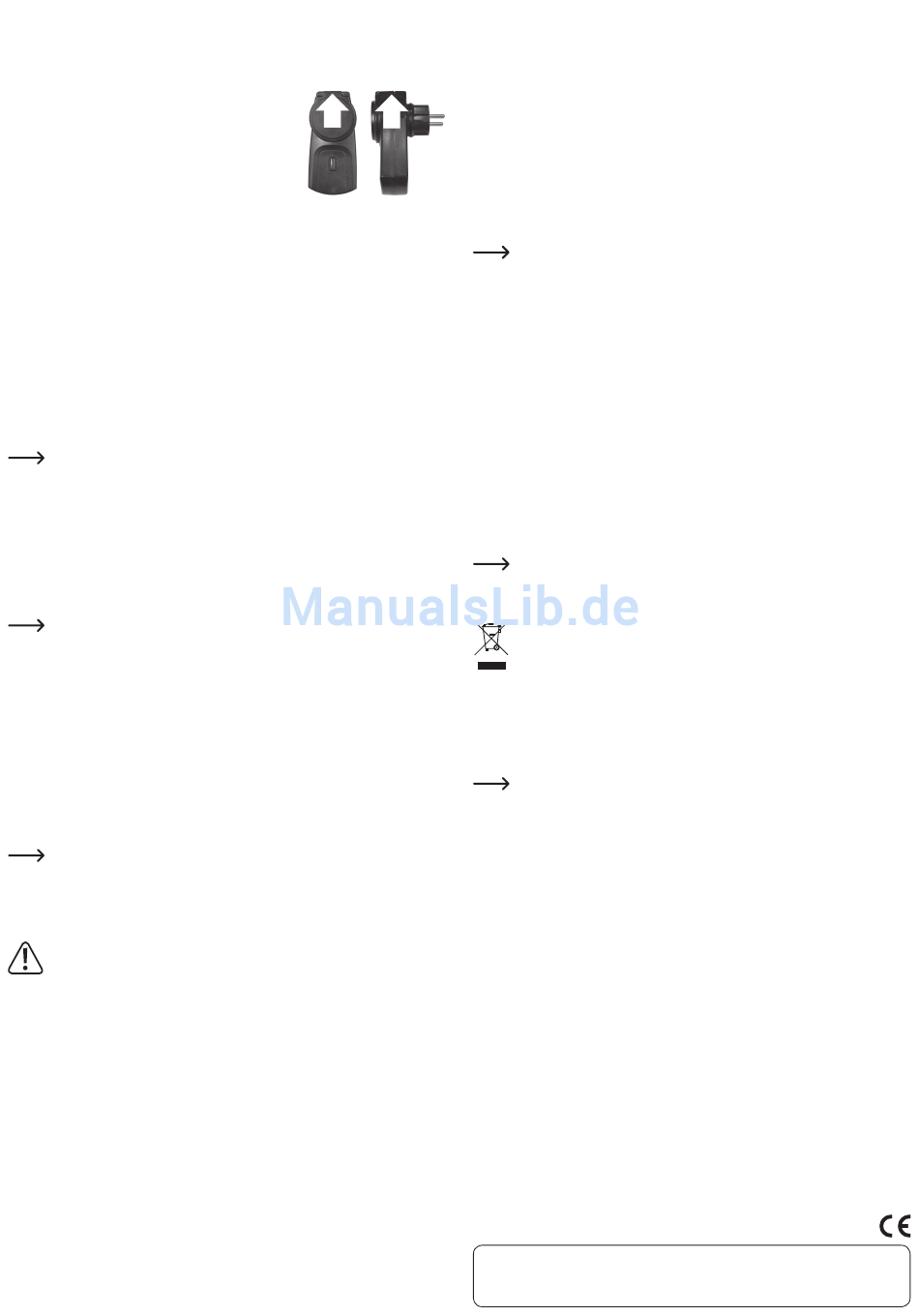

• De radiogestuurde schakelbare contactdoos mag buitenshuis
alleen zo gebruikt worden dat de beschermingsklep naar boven
wordt geopend. In de afbeelding rechts geeft de pijl de richting
„boven" aan.
• Klap de beschermingsklep naar boven open en steek de netstekker van de verbruiker in het contact
van de radiogestuurde schakelbare contactdoos.
Voor buitengebruik mag u uitsluitend een verbruiker met een IP44-netstekker gebruiken.
• Klap de beschermingsklep weer omlaag, zodat deze op de netstekker rust. Blokkeer de bescher-
mingsklep niet.
Aan-/uitschakelen van de verbruiker via de bedieningstoets
Druk kort op de bedieningstoets op de voorkant van de radiogestuurde schakelbare contactdoos om de
aangesloten verbruikers aan- of uit te schakelen.
Een LED in de bedieningstoets geeft de actuele schakelsituatie aan:
• LED brandt: contactdoos/verbruiker ingeschakeld
• LED uit: contactdoos/verbruiker uitgeschakeld
Koppelen van de radiogestuurde schakelbare contactdoos met een
radiogestuurde zender
De radiogestuurde schakelbare contactdoos kan aan elke radiogestuurde zender van het
radiogestuurde RS2W-systeem worden gekoppeld.
Raadpleeg voor het koppelen de gebruiksaanwijzing van de gebruikte radiogestuurde zender.
Houd tijdens het koppelen tussen de radiogestuurde schakelbare contactdoos en de radio-
gestuurde zender een minimale afstand van 20 - 30 cm aan. Het zou anders kunnen gebeuren
dat het koppelen mislukt.
• Wanneer de radiogestuurde schakelbare contactdoos is ingeschakeld (de LED in de bedie-
ningstoets brandt, de aangesloten verbruiker is geactiveerd), schakel dan de radiogestuurde
schakelbare contactdoos vervolgens uit.
Druk hiervoor kort op de bedieningstoets, de LED in de bedieningstoets moet vervolgens uit-
gaan.
De radiogestuurde schakelbare contactdoos moet zijn uitgeschakeld (de LED in de be-
dieningstoets is uit), anders kan het koppelen niet worden uitgevoerd.
• Start het koppelen op de radiogestuurde zender.
Voorbeeld: Op de radiogestuurde handzender met 12 kanalen van het RS2W-radiogestuurde
systeem moeten hiervoor de beide toetsen „ON" en „OFF" van het gewenste schakelkanaal
(bijv. kanaal 1) gelijktijdig worden ingedrukt tot de rode LED van de radiogestuurde handzender
knippert. Laat de beide toetsen los, de rode LED blijft knipperen, de aanmeldmodus is geacti-
veerd.
• Houd de bedieningstoetsen op de radiogestuurde schakelbare contactdoos ingedrukt tot het
koppelen op de radiogestuurde zender is beëindigd.
Voorbeeld: Op de radiogestuurde handzender met 12 kanalen van het radiogestuurde RS2W-
systeem brandt de LED blauw en gaat daarna weer uit. Laat nu de bedieningstoets van de radio-
gestuurde schakelbare contactdoos los.
• De radiogestuurde schakelbare contactdoos schakelt in om het einde van het koppelen aan te
geven. De rode LED in de bedieningstoets gaat branden.
Er kunnen maximaal 5 ontvangers worden gekoppeld aan een radiogestuurde zender
van het radiogestuurde RS2W-systeem. Hierdoor kunnen bijvoorbeeld met een druk op
de toets maximaal 5 radiogestuurde schakelbare contactdozen tegelijk worden aan- of
uitgeschakeld.
Het is tevens mogelijk de radiogestuurde schakelbare contactdoos op meerdere radio-
gestuurde zenders aan te melden.
De voor het radiogestuurde RS2W-systeem verkrijgbare dimmer mag echter niet sa-
men met een radiogestuurde schakelaar op één schakelkanaal worden aangemeld!
Meld deze altijd aan op een afzonderlijk kanaal van de radiogestuurde zender.
Verwijderen van een gekoppelde radiogestuurde schakelbare
contactdoos van een radiogestuurde zender
De handelswijze is exact gelijk aan die van het koppelen van de radiogestuurde schakelbare con-
tactdoos met de radiogestuurde zender. Meer informatie vindt u in de gebruiksaanwijzing van de
gebruikte radiogestuurde zender van het radiogestuurde RS2W-systeem.
Inschakelen/uitschakelen met een signaal
De radiogestuurde schakelbare contactdoos kan pas radiogestuurd aan-/uitgeschakeld worden
wanneer hij is aangemeld op een radiogestuurde zender van het RS2W-radiogestuurd systeem.
Raadpleeg hiervoor de bovenstaande beschrijving en tevens de gebruiksaanwijzing van de ge-
bruikte radiogestuurde zender.
Onderhouden en schoonmaken
Het product is voor u onderhoudsvrij, open/demonteer het nooit. Laat het product uitsluitend door
een vakman repareren en onderhouden.
Voordat de radiogestuurde schakelbare contactdoos gereinigd wordt, moet deze van de netspan-
ning losgekoppeld worden; trek de netstekker volledig uit de contactdoos. Koppel dan alle aange-
sloten verbruikers los van de radiogestuurde schakelbare contactdoos.
Maak deze schoon met een schone, zachte, droge doek. U kunt stof zeer gemakkelijk met een
schone en zachte kwast en een stofzuiger verwijderen.
Gebruik geen agressieve, chemische of schurende reinigingsmiddelen, want deze kunnen ver-
kleuringen of zelfs materiaalveranderingen van het oppervlak veroorzaken.
Bereik
Het bereik van de overdracht van radiosignalen tussen een geschikte radiozender van het RS2W-
radiosysteem en de radiogestuurde schakelbare contactdoos bedraagt onder optimale omstan-
digheden maximaal 150 m.
Dit opgegeven bereik betreft het zgn. bereik in het „vrije veld" (bereik bij direct visueel
contact tussen zender en ontvanger zonder storende invloeden).
In de praktijk zijn er evenwel muren of plafonds e.d. tussen de zender en ontvanger, waardoor de
reikwijdte overeenkomstig kleiner is.
Door de verschillende mogelijke invloeden op de radiogestuurde overdracht kan helaas geen be-
paald bereik gegarandeerd worden. Niettemin is gebruik in eengezinswoningen normaal gespro-
ken zonder problemen mogelijk.
Het bereik kan gedeeltelijk negatief worden beïnvloed door:
• muren, plafonds met gewapend beton, droogbouwwanden met metalen versterkingen
• ramen met gecoat/opgedampt isolatieglas
• de nabijheid van metalen & geleidende voorwerpen (bijv. verwarmingen)
• de nabijheid van een menselijk lichaam
• andere apparaten op dezelfde frequentie (bijv. draadloze koptelefoons, draadloze luidsprekers)
• nabijheid van elektrische motoren/apparaten, transformatoren, voedingen, computers
Conformiteitsverklaring (DOC)
Hierbij verklaren wij, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit
product in overeenstemming is met de algemene eisen en andere relevante voorschriften, zoals
opgenomen in Richtlijn 1999/5/EG.
De bij dit product behorende verklaring van conformiteit kunt u vinden op
www.conrad.com
Verwijdering
Het product hoort niet bij het huishoudelijk afval.
Het product dient aan het einde van zijn levensduur volgens de geldende wettelijke
voorschriften te worden verwijderd. Lever het bijv. in bij het betreffende inzamelpunt.
Technische gegevens
Bedrijfsspanning ...............................................230 V/AC, 50 Hz
Vermogensopname ...........................................ca. 0,4 W (uit) resp. 1 W (aan)
Aansluitvermogen .............................................ohmse belasting: max. 3500 W (max. 15,2 A)
..............................................................................inductieve belasting: max. 600 W (max. 2,6 A)
Verbruikers met voornamelijk ohmse belasting zijn bijv. gloeilampen en verwarmingen.
Verbruikers met inductieve belasting zijn bijv. motoren, voorschakelapparaten, conven-
tionele transformatoren en energiebesparende lampen.
Zend-/ontvangstfrequentie .............................868,3 MHz
Bereik ..................................................................max. 150 m (zie hoofdstuk „Bereik")
Beschermingsklasse ........................................I
Beschermingsgraad .........................................IP44
Kinderbeveiliging ..............................................ja
Omgevingsvoorwaarden.................................. temperatuur -20 °C tot +45 °C; relatieve luchtvochtigheid
Afmetingen (H x B x D) .....................................120 x 58 x 42 mm (zonder stekker)
Gewicht...............................................................ca. 149 g
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2015 by Conrad Electronic SE.
0% tot 90%
..................
