Anschluss/Inbetriebnahme
• Stecken Sie die Funk-Schaltsteckdose in eine ordnungsgemäße Schutzkontakt-Netzsteckdose
(Wandsteckdose) des öffentlichen Versorgungsnetzes.
Für den Betrieb im Außenbereich muss die verwendete Netzsteckdose mindestens der Schutz-
art IP44 entsprechen.

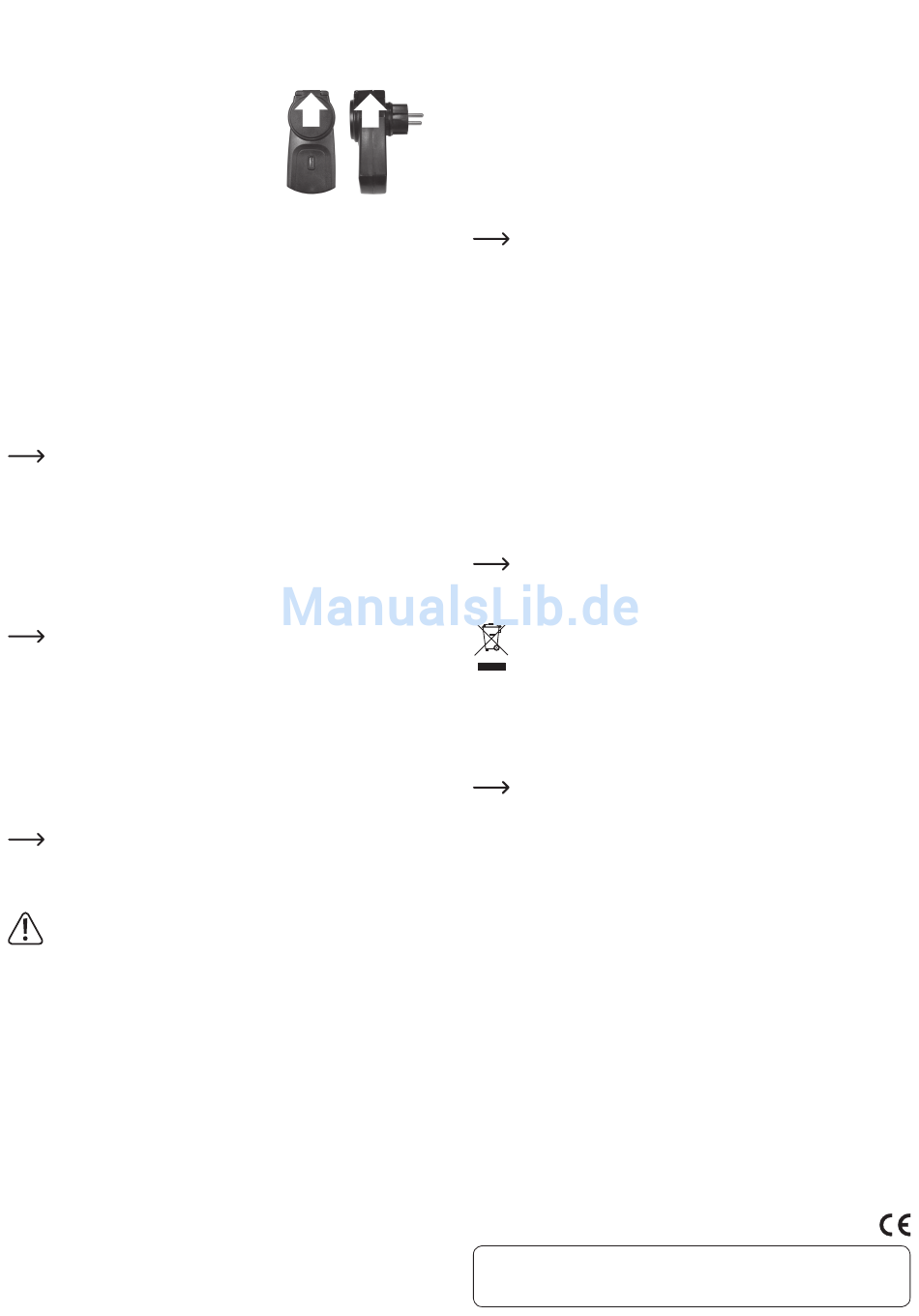

• Die Funk-Schaltsteckdose darf im Außenbereich nur so
betrieben werden, dass die Schutzklappe nach oben öff-
net. Im Bild rechts kennzeichnet der Pfeil „oben".
• Heben Sie die Schutzklappe nach oben an und stecken Sie den Netzstecker des Verbrauchers
in die Steckdose der Funk-Schaltsteckdose ein.
Für den Betrieb im Außenbereich darf es sich bei dem Netzstecker des Verbrauchers nur um
einen IP44-Netzstecker handeln.
• Schwenken Sie die Schutzklappe wieder nach unten, so dass Sie auf dem Netzstecker aufliegt.
Blockieren Sie die Schutzklappe nicht.
Ein-/Ausschalten des Verbrauchers über Bedientaster
Drücken Sie kurz den Bedientaster auf der Vorderseite der Funk-Schaltsteckdose, um den ange-
schlossenen Verbraucher ein- oder auszuschalten.
Eine LED im Bedientaster zeigt Ihnen den aktuellen Schaltzustand an:
• LED leuchtet: Steckdose/Verbraucher eingeschaltet
• LED aus: Steckdose/Verbraucher ausgeschaltet
Anlernen der Funk-Schaltsteckdose auf einen Funksender
Die Funk-Schaltsteckdose kann auf jeden Funksender des RS2W-Funksystems ange-
lernt werden.
Beachten Sie vor dem Anlernvorgang die Bedienungsanleitung zu dem verwendeten
Funksender.
Halten Sie während dem Anlernvorgang zwischen Funk-Schaltsteckdose und Funksen-
der einen Mindestabstand von 20 - 30 cm ein. Andernfalls kann es dazu kommen, dass
der Anmeldevorgang fehlschlägt.
• Wenn die Funk-Schaltsteckdose eingeschaltet ist (LED im Bedientaster leuchtet, ange-
schlossener Verbraucher ist aktiviert), so schalten Sie die Funk-Schaltsteckdose zunächst
aus.
Drücken Sie dazu kurz den Bedientaster, die LED im Bedientaster muss daraufhin erlö-
schen.
Die Funk-Schaltsteckdose muss ausgeschaltet sein (LED im Bedientaster ist aus),
andernfalls kann der Anmeldevorgang nicht durchgeführt werden.
• Starten Sie auf dem Funksender den Anmeldevorgang.
Beispiel: Auf dem 12-Kanal-Funkhandsender des RS2W-Funksystems sind dazu die beiden
Tasten „ON" und „OFF" des gewünschten Schaltkanals (z.B. Kanal 1) gleichzeitig so lange
zu drücken, bis die rote LED des Funkhandsenders blinkt. Lassen Sie die beiden Tasten los,
die rote LED blinkt weiter, der Anmeldemodus ist aktiviert.
• Halten Sie den Bedientaster auf der Funk-Schaltsteckdose so lange gedrückt, bis der An-
meldevorgang auf dem Funksender beendet ist.
Beispiel: Auf dem 12-Kanal-Funkhandsender des RS2W-Funksystems leuchtet die LED blau
und erlischt dann wieder. Lassen Sie jetzt den Bedientaster der Funk-Schaltsteckdose los.
• Die Funk-Schaltsteckdose schaltet sich ein, um das Ende des Anmeldevorgangs anzuzei-
gen. Die rote LED im Bedientaster leuchtet auf.
Auf einem Schaltkanal eines Funksenders des RS2W-Funksystems können bis zu
5 Empfänger angelernt werden. Hierdurch können Sie beispielsweise mit einem
Tastendruck bis zu 5 Funk-Schaltsteckdosen gleichzeitig ein- oder ausschalten.
Es ist auch möglich, die Funk-Schaltsteckdose an mehreren Funksendern anzu-
melden.
Der für das RS2W-Funksystem erhältliche Dimmer darf jedoch nicht zusammen mit
einem Funkschalter an einem einzelnen Schaltkanal angemeldet werden! Melden
Sie diesen immer an einem separaten Kanal des Funksenders an.
Löschen einer bereits angelernten Funk-Schaltsteckdose von
einem Funksender
Die Vorgehensweise entspricht exakt derjenigen beim Anlernen der Funk-Schaltsteckdose
an den Funksender. Weitere Informationen finden Sie in der Bedienungsanleitung zu dem ver-
wendeten Funksender des RS2W-Funksystems.
Ein-/Ausschalten per Funk
Die Funk-Schaltsteckdose kann erst dann per Funk ein- oder ausgeschaltet werden, wenn sie
an einem Funksender des RS2W-Funksystems angemeldet wurde.
Beachten Sie dazu die obige Beschreibung sowie die Bedienungsanleitung zu dem verwen-
deten Funksender.
Wartung und Reinigung
Das Produkt ist für Sie wartungsfrei, öffnen/zerlegen Sie es niemals. Überlassen Sie eine Wartung
oder Reparatur einem Fachmann.
Vor jeder Reinigung ist die Funk-Schaltsteckdose von der Netzspannung zu trennen, ziehen Sie sie
aus der Netzsteckdose heraus. Trennen Sie einen angeschlossenen Verbraucher von der Funk-
Schaltsteckdose.
Für eine Reinigung können Sie ein sauberes, weiches, trockenes Tuch verwenden. Staub lässt sich
sehr leicht mit einem sauberen, weichen Pinsel und einem Staubsauger entfernen.
Verwenden Sie keine aggressiven, chemischen oder scheuernden Reinigungsmittel, da es hierbei
zu Verfärbungen oder gar zu Materialveränderungen der Oberfläche kommen kann.
Reichweite
Die Reichweite der Übertragung der Funksignale zwischen einem Funksender des RS2W-Funksys-
tems und der Funk-Schaltsteckdose beträgt unter optimalen Bedingungen bis zu 150 m.
Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld-Reich-
weite" (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger, ohne
störende Einflüsse).
Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und
Empfänger, wodurch sich die Reichweite entsprechend reduziert.
Aufgrund der unterschiedlichen Einflüsse auf die Funkübertragung kann leider keine bestimmte
Reichweite garantiert werden. Normalerweise ist jedoch der Betrieb in einem Einfamilienhaus
ohne Probleme möglich.
Die Reichweite kann teils beträchtlich verringert werden durch:
• Mauern, Stahlbetondecken, Trockenbauwände mit Metallständerbauweise
• Beschichtete/bedampfte Isolierglasscheiben
• Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper)
• Nähe zum menschlichen Körper
• Andere Geräte auf der gleichen Frequenz (z.B. Funkkopfhörer, Funklautsprecher)
• Nähe zu elektrischen Motoren/Geräten, Trafos, Netzteilen, Computern
Konformitätserklärung (DOC)
Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich
dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen rele-
vanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung zu diesem Produkt finden Sie unter:
www.conrad.com
Entsorgung
Das Produkt gehört nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetz-
lichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle ab.
Technische Daten
Betriebsspannung........................................230 V/AC, 50 Hz
Leistungsaufnahme .....................................ca. 0,4 W (aus) bzw. 1 W (ein)
Anschlussleistung........................................Ohmsche Last: max. 3500 W (max. 15,2 A)
Verbraucher mit vorwiegend ohmscher Last sind z.B. Glühlampen, Heizgeräte o.ä.
Verbraucher mit induktiver Last sind z.B. Motoren, Vorschaltgeräte, konventionelle
Transformatoren, Energiespar-Leuchtmittel o.ä.
Sende-/Empfangsfrequenz .........................868,3 MHz
Reichweite ....................................................bis 150 m (siehe Kapitel „Reichweite")
Schutzklasse .................................................I
Schutzgrad ....................................................IP44
Kindersicherung ...........................................ja
Umgebungsbedingungen............................Temperatur -20 °C bis +45 °C; Luftfeuchte 0% bis 90% relativ
Abmessungen (H x B x T)............................120 x 58 x 42 mm (ohne Stecker)
Gewicht..........................................................ca. 149 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE.
Induktive Last: max. 600 W (max. 2,6 A)
