Bauanleitung 101532
Grand-Prix-Renner
22

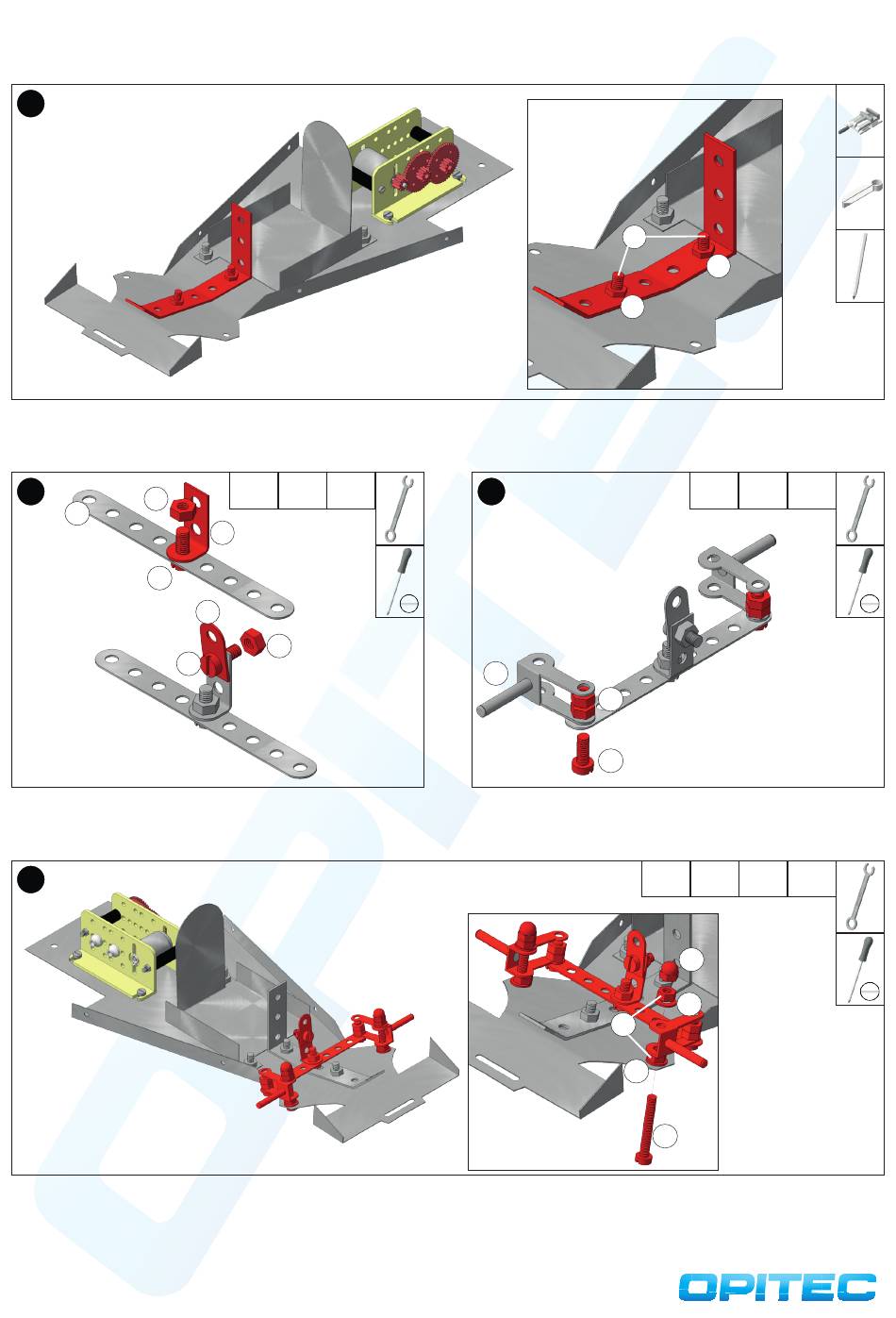

Den gebogenen Lochblechstreifen (3) wie abgebildet mit 2 Schrauben (18) und 2 Muttern (21) an vorgesehener Position platzieren und befestigen
23
21
6
18
Die Lenkfingeraufnahme (7a) mit 1 Schraube (18) und 1 Mutter (21) an der
mittleren Bohrung der Spurstange (6) befestigen. Anschließend Teil (7b) mit 1
Schraube (18) und 1 Mutter (21) an der Lenkfingeraufnahme (7a) anbringen.
25
Die fertige Vorderachse beidseitig mit jeweis einer Schraube (19), zwei Muttern (21), 2 Unterlegscheiben (23) und einer Hutmutter (22) in vorgesehenen
Bohrungen im Fahrzeugunterteil befestigen.
7
6 18 21
7a
7b
21
18
DETAIL
18
21
24
14
21
18
Die beiden Achsschenkel (14) mit jeweils 1 Schraube (18) und 2 Muttern
(21) an beiden Enden der Spurstange (6) befestigen. Muttern kontern.
21
23
DETAIL
21
21 18 14
19 23 21 22
22
23
19
