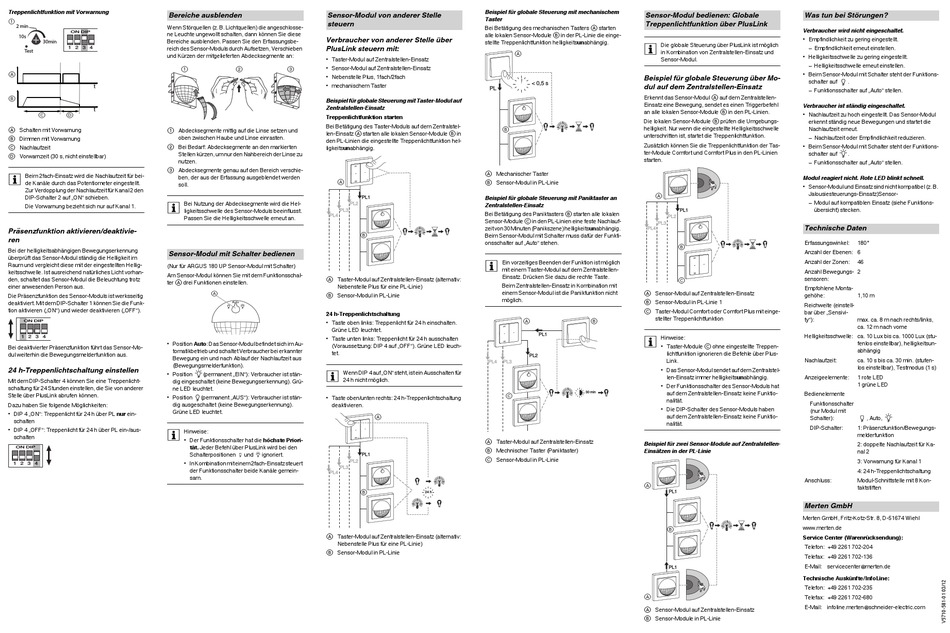

merten ARGUS 180 UP Gebrauchsanweisung Seite 2

Treppenlichtfunktion mit Vorwarnung
Bereiche ausblenden
1
Wenn Störquellen (z. B. Lichtquellen) die angeschlosse-
2 min
ON DIP ne Leuchte ungewollt schalten, dann können Sie diese
10s
Bereiche ausblenden. Passen Sie den Erfassungsbe-
30min
1 2 3 4 reich des Sensor-Moduls durch Aufsetzen, Verschieben
Test
und Kürzen der mitgelieferten Abdecksegmente an:
1
A
t
B
t
C D
A Schalten mit Vorwarnung
1 Abdecksegmente mittig auf die Linse setzen und
B Dimmen mit Vorwarnung oben zwischen Haube und Linse einrasten.
2 Bei Bedarf: Abdecksegmente an den markierten
C Nachlaufzeit
Stellen kürzen, um nur den Nahbereich der Linse zu
D Vorwarnzeit (30 s, nicht einstellbar)
nutzen.
3 Abdecksegmente genau auf den Bereich verschie-
Beim 2fach-Einsatz wird die Nachlaufzeit für bei-
| ben, der aus der Erfassung ausgeblendet werden
de Kanäle durch das Potentiometer eingestellt.
soll.
Zur Verdopplung der Nachlaufzeit für Kanal 2 den
DIP-Schalter 2 auf „ON" schieben.
Bei Nutzung der Abdecksegmente wird die Hel-
Die Vorwarnung bezieht sich nur auf Kanal 1. |
ligkeitsschwelle des Sensor-Moduls beeinflusst.
Passen Sie die Helligkeitsschwelle erneut an.
Präsenzfunktion aktivieren/deaktivie-
ren
Bei der helligkeitsabhängigen Bewegungserkennung
Sensor-Modul mit Schalter bedienen
überprüft das Sensor-Modul ständig die Helligkeit im
Raum und vergleicht diese mit der eingestellten Hellig-
(Nur für ARGUS 180 UP Sensor-Modul mit Schalter)
keitsschwelle. Ist ausreichend natürliches Licht vorhan-
Am Sensor-Modul können Sie mit dem Funktionsschal-
den, schaltet das Sensor-Modul die Beleuchtung trotz
ter A drei Funktionen einstellen.
einer anwesenden Person aus.
Die Präsenzfunktion des Sensor-Moduls ist werksseitig
deaktiviert. Mit dem DIP-Schalter 1 können Sie die Funk-
tion aktivieren („ON") und wieder deaktivieren („OFF").
ON DIP
1 2 3 4
• Position Auto: Das Sensor-Modul befindet sich im Au-
Bei deaktivierter Präsenzfunktion führt das Sensor-Mo-
tomatikbetrieb und schaltet Verbraucher bei erkannter
dul weiterhin die Bewegungsmelderfunktion aus.
Bewegung ein und nach Ablauf der Nachlaufzeit aus
(Bewegungsmelderfunktion).
24 h-Treppenlichtschaltung einstellen
• Position
Mit dem DIP-Schalter 4 können Sie eine Treppenlicht- dig eingeschaltet (keine Bewegungserkennung). Grü-
schaltung für 24 Stunden einstellen, die Sie von anderer ne LED leuchtet.
Stelle über PlusLink abrufen können.
• Position
Dazu haben Sie folgende Möglichkeiten: dig ausgeschaltet (keine Bewegungserkennung).
Grüne LED leuchtet.
• DIP 4 „ON": Treppenlicht für 24 h über PL nur ein-
schalten
• DIP 4 „OFF": Treppenlicht für 24 h über PL ein-/aus-
Hinweise:
|
schalten
• Der Funktionsschalter hat die höchste Priori-
ON DIP
• In Kombination mit einem 2fach-Einsatz steuert
1 2 3 4
Sensor-Modul von anderer Stelle
steuern
Verbraucher von anderer Stelle über
PlusLink steuern mit:
• Taster-Modul auf Zentralstellen-Einsatz
• Sensor-Modul auf Zentralstellen-Einsatz
2 3
• Nebenstelle Plus, 1fach/2fach
• mechanischem Taster
Beispiel für globale Steuerung mit Taster-Modul auf
Zentralstellen-Einsatz
Treppenlichtfunktion starten
Bei Betätigung des Taster-Moduls auf dem Zentralstel-
len-Einsatz A starten alle lokalen Sensor-Module B in
den PL-Linien die eingestellte Treppenlichtfunktion hel-
ligkeitsunabhängig.
A
PL1
PL2
PL3
PL4
B
A Taster-Modul auf Zentralstellen-Einsatz (alternativ:
Nebenstelle Plus für eine PL-Linie)
A
B Sensor-Modul in PL-Linie
24 h-Treppenlichtschaltung
• Taste oben links: Treppenlicht für 24 h einschalten.
Grüne LED leuchtet.
• Taste unten links: Treppenlicht für 24 h ausschalten
(Voraussetzung: DIP 4 auf „OFF"). Grüne LED leuch-
tet.
Wenn DIP 4 auf „ON" steht, ist ein Ausschalten für
(permanent „EIN"): Verbraucher ist stän- |
24 h nicht möglich.
(permanent „AUS"): Verbraucher ist stän- • Taste oben/unten rechts: 24 h-Treppenlichtschaltung
deaktivieren.
tät. Jeder Befehl über PlusLink wird bei den
Schalterpositionen und ignoriert.
PL1
PL2
PL3
der Funktionsschalter beide Kanäle gemein-
PL4
sam.
B
A Taster-Modul auf Zentralstellen-Einsatz (alternativ:
Nebenstelle Plus für eine PL-Linie)
B Sensor-Modul in PL-Linie
Beispiel für globale Steuerung mit mechanischem
Taster
Bei Betätigung des mechanischen Tasters A starten
alle lokalen Sensor-Module B in der PL-Linie die einge-
stellte Treppenlichtfunktion helligkeitsunabhängig.
A
< 0,5 s
PL
B
A Mechanischer Taster
B Sensor-Modul in PL-Linie
Beispiel für globale Steuerung mit Paniktaster an
Zentralstellen-Einsatz
Bei Betätigung des Paniktasters B starten alle lokalen
Sensor-Module C in den PL-Linien eine feste Nachlauf-
zeit von 30 Minuten (Panikszene) helligkeitsunabhängig.
Beim Sensor-Modul mit Schalter muss dafür der Funkti-
onsschalter auf „Auto" stehen.
Ein vorzeitiges Beenden der Funktion ist möglich
|
mit einem Taster-Modul auf dem Zentralstellen-
Einsatz. Drücken Sie dazu die rechte Taste.
Beim Zentralstellen-Einsatz in Kombination mit
einem Sensor-Modul ist die Panikfunktion nicht
möglich.
A
PL1
PL2
PL4 PL3
C
A
A Taster-Modul auf Zentralstellen-Einsatz
B Mechnischer Taster (Paniktaster)
C Sensor-Modul in PL-Linie
24 h
Sensor-Modul bedienen: Globale
Treppenlichtfunktion über PlusLink
Die globale Steuerung über PlusLink ist möglich
|
in Kombination von Zentralstellen-Einsatz und
Sensor-Modul.
Beispiel für globale Steuerung über Mo-
dul auf dem Zentralstellen-Einsatz
Erkennt das Sensor-Modul A auf dem Zentralstellen-
Einsatz eine Bewegung, sendet es einen Triggerbefehl
an alle lokalen Sensor-Module B in den PL-Linien.
Die lokalen Sensor-Module B prüfen die Umgebungs-
helligkeit. Nur wenn die eingestellte Helligkeitsschwelle
unterschritten ist, startet die Treppenlichtfunktion.
Zusätzlich können Sie die Treppenlichtfunktion der Tas-
ter-Module Comfort und Comfort Plus in den PL-Linien
starten.
A
PL1
PL2
PL3
PL4
B
C
A Sensor-Modul auf Zentralstellen-Einsatz
B Sensor-Modul in PL-Linie 1
C Taster-Modul Comfort oder Comfort Plus mit einge-
stellter Treppenlichtfunktion
B
Hinweise:
|
• Taster-Module C ohne eingestellte Treppen-
lichtfunktion ignorieren die Befehle über Plus-
Link.
• Das Sensor-Modul sendet auf dem Zentralstel-
len-Einsatz immer helligkeitsunabhängig.
• Der Funktionsschalter des Sensor-Moduls hat
auf dem Zentralstellen-Einsatz keine Funktio-
30 min
nalität.
• Die DIP-Schalter des Sensor-Moduls haben
auf dem Zentralstellen-Einsatz keine Funktio-
nalität.
Beispiel für zwei Sensor-Module auf Zentralstellen-
Einsätzen in der PL-Linie
A
PL1
B
PL1
A
A Sensor-Modul auf Zentralstellen-Einsatz
B Sensor-Module in PL-Linie
Was tun bei Störungen?
Verbraucher wird nicht eingeschaltet.
• Empfindlichkeit zu gering eingestellt.
– Empfindlichkeit erneut einstellen.
• Helligkeitsschwelle zu gering eingestellt.
– Helligkeitsschwelle erneut einstellen.
• Beim Sensor-Modul mit Schalter steht der Funktions-
schalter auf .
– Funktionsschalter auf „Auto" stellen.
Verbraucher ist ständig eingeschaltet.
• Nachlaufzeit zu hoch eingestellt. Das Sensor-Modul
erkennt ständig neue Bewegungen und startet die
Nachlaufzeit erneut.
– Nachlaufzeit oder Empfindlichkeit reduzieren.
• Beim Sensor-Modul mit Schalter steht der Funktions-
schalter auf .
– Funktionsschalter auf „Auto" stellen.
Modul reagiert nicht. Rote LED blinkt schnell.
• Sensor-Modul und Einsatz sind nicht kompatibel (z. B.
Jalousiesteuerungs-Einsatz)Sensor-
– Modul auf kompatiblen Einsatz (siehe Funktions-
übersicht) stecken.
Technische Daten
Erfassungswinkel: 180°
Anzahl der Ebenen: 6
Anzahl der Zonen: 46
Anzahl Bewegungs- 2
sensoren:
Empfohlene Monta-
gehöhe: 1,10 m
Reichweite (einstell-
bar über „Sensivi-
ty"): max. ca. 8 m nach rechts/links,
ca. 12 m nach vorne
Helligkeitsschwelle: ca. 10 Lux bis ca. 1000 Lux (stu-
fenlos einstellbar), helligkeitsun-
abhängig
Nachlaufzeit: ca. 10 s bis ca. 30 min. (stufen-
los einstellbar), Testmodus (1 s)
Anzeigeelemente: 1 rote LED
1 grüne LED
Bedienelemente
Funktionsschalter
(nur Modul mit
Schalter): , Auto,
DIP-Schalter: 1: Präsenzfunktion/Bewegungs-
melderfunktion
2: doppelte Nachlaufzeit für Ka-
nal 2
3: Vorwarnung für Kanal 1
4: 24 h-Treppenlichtschaltung
Anschluss: Modul-Schnittstelle mit 8 Kon-
taktstiften
