20

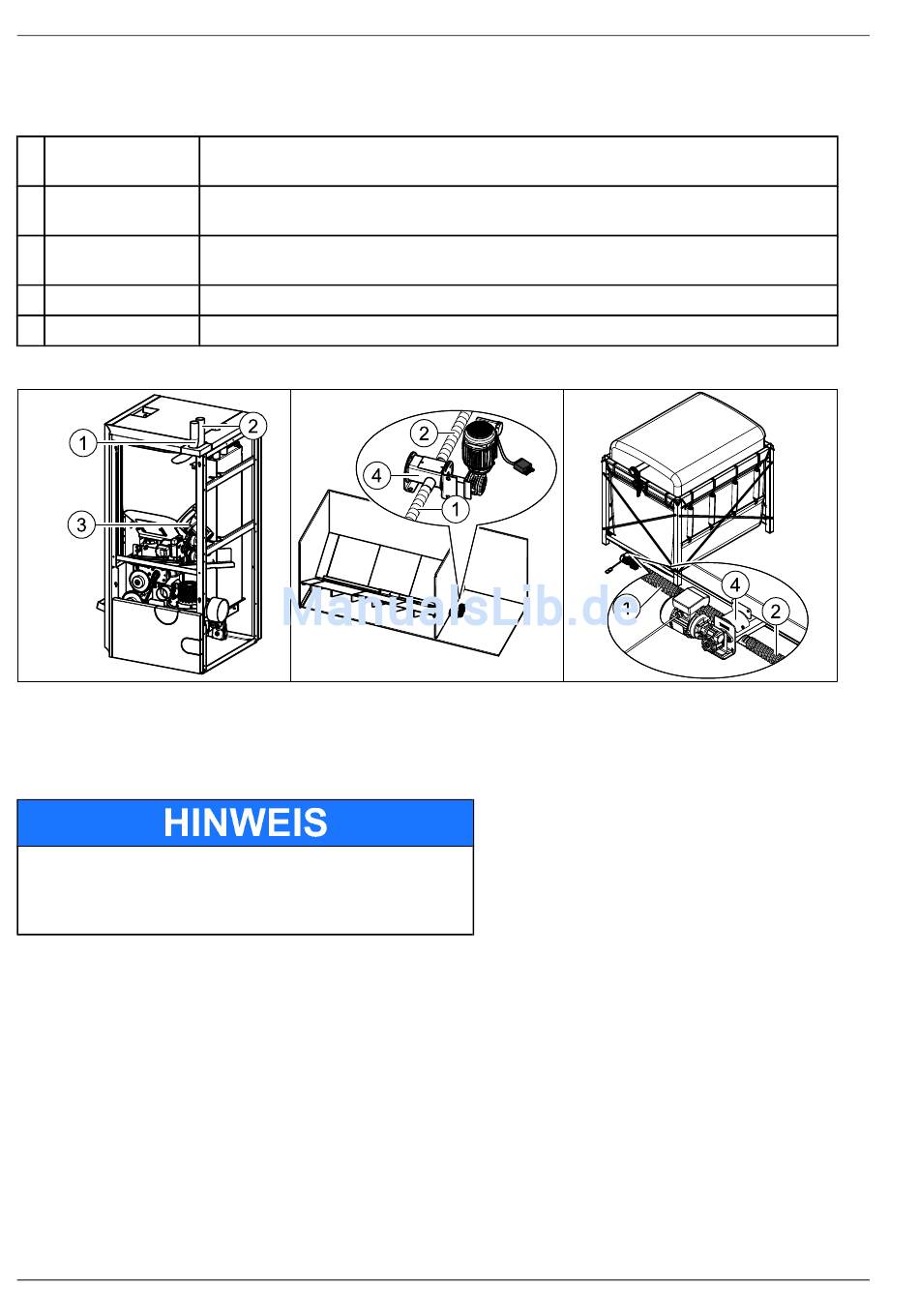

7.2 Pellets Saugsystem
Bestandteile des Pellets Saugsystems
1
Pellets-
Saugleitung
2
Pellets-
Rückluftleitung
3
Saugturbine
4 T-Stück
5
Saugweiche
Pelletskessel
7.3 Lagersysteme
Sie lagern Pellets entweder in einem Lagerraum oder einem Silo. Verwenden Sie dazu die Systeme der Fa.
Paradigma.
S S a a c c h h s s c c h h a a d d e e n n u u n n d d G G a a r r a a n n t t i i e e v v e e r r l l u u s s t t
Die Kombination eines Paradigma Pelletkessels mit La-
ger- und Entnahmesystemen anderer Hersteller ist
unzulässig.
7 7 . . 3 3 . . 1 1 P P e e l l l l e e t t s s l l a a g g e e r r r r a a u u m m
Der Pelletslagerraum mit Raumentnahmeschnecke ist Teil der Paradigma Pelletsheizungsanlage. Der Schräg-
boden ist bauseits herzustellen. Informationen und wichtige Hinweise zur Errichtung von Lagerräumen finden
Sie in den Paradigma Planungsunterlagen und unter www.paradigma.de. Beachten Sie die Hinweise zur Her-
stellung des Schrägbodens. Informationen zur Montage der Raumentnahmeschnecke finden Sie in der Mon-
tageanleitung Raumentnahmeschnecke.
7 7 . . 3 3 . . 2 2 G G e e w w e e b b e e t t a a n n k k F F l l e e x x i i l l o o
Das gesamte Gewebetanksystem ist Teil der Paradigma Pelletsheizungsanlage. Paradigma bietet verschiede-
ne Größen und Typen an. Der gelieferte Gewebetank kann daher vom obigen Bild (Symbolbild) abweichen.
Informationen zur Montage finden Sie in der Montageanleitung Gewebetank. Beachten Sie auch die Befüllan-
leitung und die Aufstellungshinweise.
TH-2648 V1.0
Leitung von der Raumentnahmeschnecke oder dem Gewebetank zum
Zwischenbehälter.
Leitung von der Saugturbine zur Raumentnahmeschnecke oder Gewebetank.
ist seitlich vom Zwischenbehälter hinter der Brennerverkleidung des Peleo
Optima.
ist am vorderen Ende der Raumentnahmeschnecke, außerhalb des Lagerraums.
ist unterhalb des Gewebetanks.
Var. A Pelletslagerraum
Pellets Saugsystem
Var. B Gewebetank
