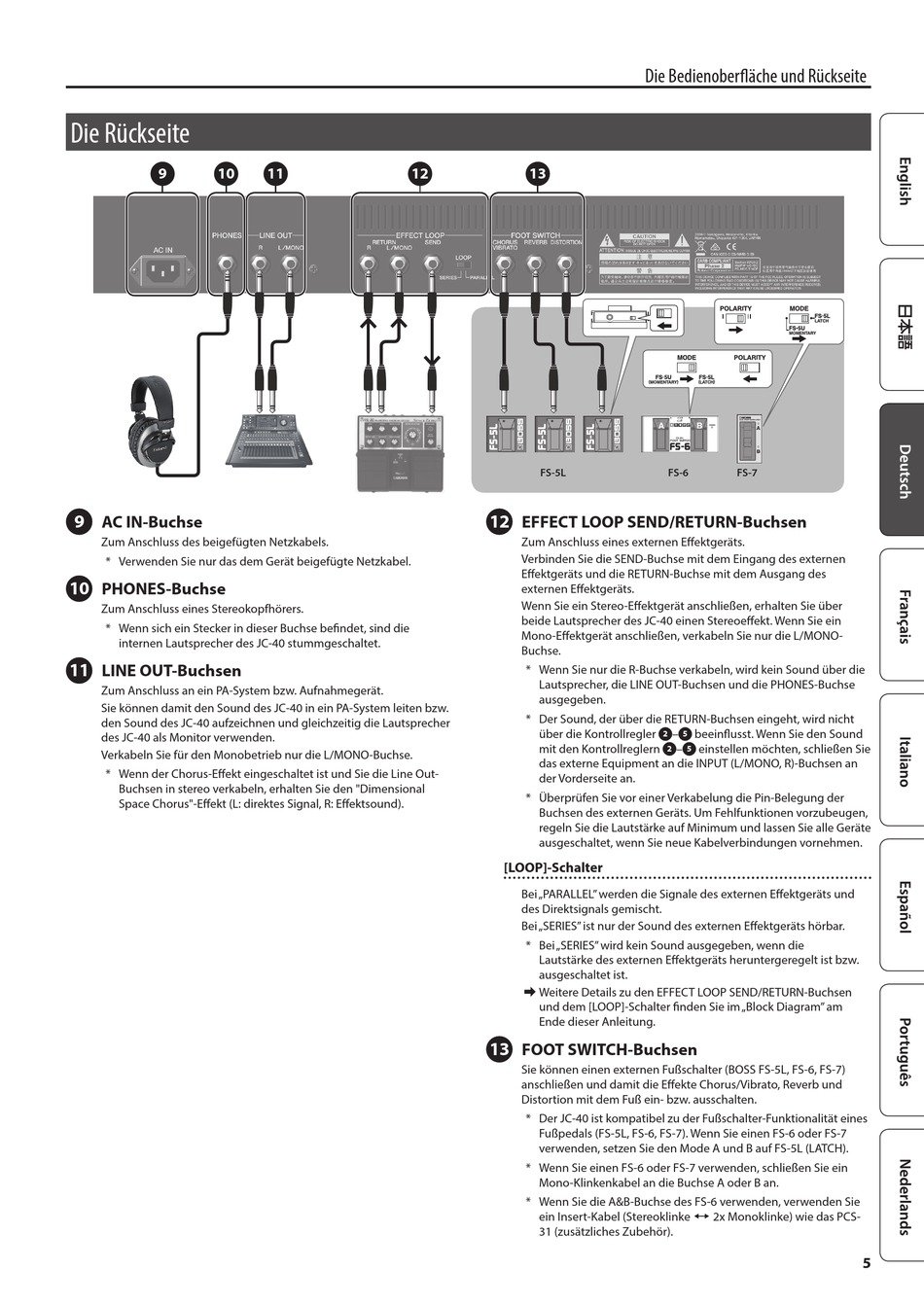

Die Rückseite
9
10
9
AC IN-Buchse
Zum Anschluss des beigefügten Netzkabels.
* Verwenden Sie nur das dem Gerät beigefügte Netzkabel.
10
PHONES-Buchse
Zum Anschluss eines Stereokopfhörers.
* Wenn sich ein Stecker in dieser Buchse befindet, sind die
internen Lautsprecher des JC-40 stummgeschaltet.
11
LINE OUT-Buchsen
Zum Anschluss an ein PA-System bzw. Aufnahmegerät.
Sie können damit den Sound des JC-40 in ein PA-System leiten bzw.
den Sound des JC-40 aufzeichnen und gleichzeitig die Lautsprecher
des JC-40 als Monitor verwenden.
Verkabeln Sie für den Monobetrieb nur die L/MONO-Buchse.
* Wenn der Chorus-Effekt eingeschaltet ist und Sie die Line Out-
Buchsen in stereo verkabeln, erhalten Sie den "Dimensional
Space Chorus"-Effekt (L: direktes Signal, R: Effektsound).
11
12
Die Bedienoberfläche und Rückseite
13
FS-5L
12
EFFECT LOOP SEND/RETURN-Buchsen
Zum Anschluss eines externen Effektgeräts.
Verbinden Sie die SEND-Buchse mit dem Eingang des externen
Effektgeräts und die RETURN-Buchse mit dem Ausgang des
externen Effektgeräts.
Wenn Sie ein Stereo-Effektgerät anschließen, erhalten Sie über
beide Lautsprecher des JC-40 einen Stereoeffekt. Wenn Sie ein
Mono-Effektgerät anschließen, verkabeln Sie nur die L/MONO-
Buchse.
* Wenn Sie nur die R-Buchse verkabeln, wird kein Sound über die
Lautsprecher, die LINE OUT-Buchsen und die PHONES-Buchse
ausgegeben.
* Der Sound, der über die RETURN-Buchsen eingeht, wird nicht
über die Kontrollregler
2
mit den Kontrollreglern
das externe Equipment an die INPUT (L/MONO, R)-Buchsen an
der Vorderseite an.
* Überprüfen Sie vor einer Verkabelung die Pin-Belegung der
Buchsen des externen Geräts. Um Fehlfunktionen vorzubeugen,
regeln Sie die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie neue Kabelverbindungen vornehmen.
[LOOP]-Schalter
Bei „PARALLEL" werden die Signale des externen Effektgeräts und
des Direktsignals gemischt.
Bei „SERIES" ist nur der Sound des externen Effektgeräts hörbar.
* Bei „SERIES" wird kein Sound ausgegeben, wenn die
Lautstärke des externen Effektgeräts heruntergeregelt ist bzw.
ausgeschaltet ist.
& Weitere Details zu den EFFECT LOOP SEND/RETURN-Buchsen
und dem [LOOP]-Schalter finden Sie im „Block Diagram" am
Ende dieser Anleitung.
13
FOOT SWITCH-Buchsen
Sie können einen externen Fußschalter (BOSS FS-5L, FS-6, FS-7)
anschließen und damit die Effekte Chorus/Vibrato, Reverb und
Distortion mit dem Fuß ein- bzw. ausschalten.
* Der JC-40 ist kompatibel zu der Fußschalter-Funktionalität eines
Fußpedals (FS-5L, FS-6, FS-7). Wenn Sie einen FS-6 oder FS-7
verwenden, setzen Sie den Mode A und B auf FS-5L (LATCH).
* Wenn Sie einen FS-6 oder FS-7 verwenden, schließen Sie ein
Mono-Klinkenkabel an die Buchse A oder B an.
* Wenn Sie die A&B-Buchse des FS-6 verwenden, verwenden Sie
ein Insert-Kabel (Stereoklinke , 2x Monoklinke) wie das PCS-
31 (zusätzliches Zubehör).
FS-6
FS-7
–
beeinflusst. Wenn Sie den Sound
5
–
einstellen möchten, schließen Sie
2
5
5
